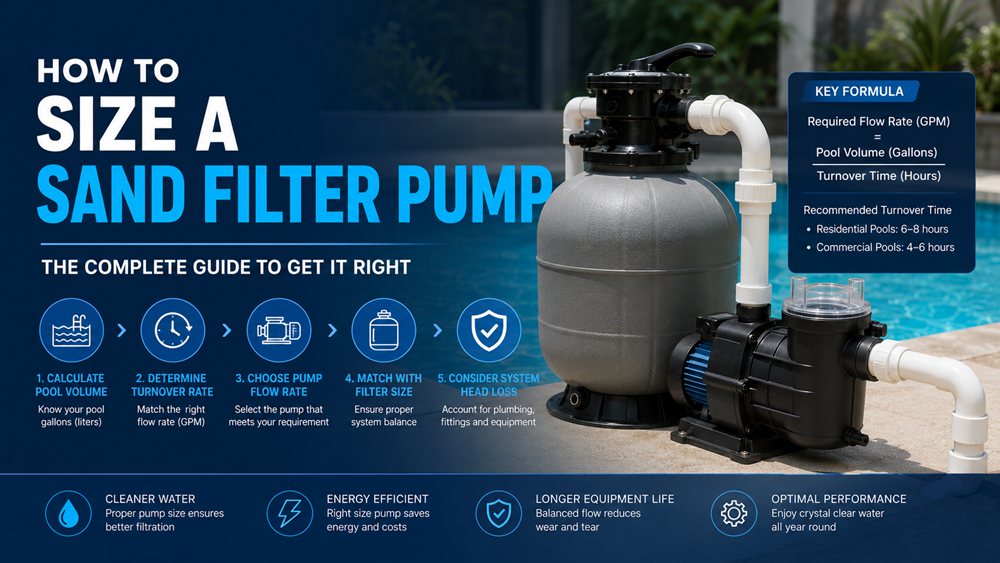

Cómo dimensionar bomba de filtro de arena: caudal, renovación y eficiencia

Dimensionar una bomba de filtro de arena comercial requiere calcular tres métricas interdependientes: tasa de renovación, caudal (GPM o m³/h) y altura dinámica total (TDH). Un dimensionado incorrecto, ya sea sobredimensionado o subdimensionado, provoca fallos en la filtración, daños en el equipo y costes energéticos elevados. Un ingeniero de bombas certificado debe validar todos los cálculos antes de la selección final.

Dimensionar una bomba de filtro de arena comercial es un ejercicio de ingeniería de precisión, no de estimación. Si se hace mal, las consecuencias se agravan rápidamente: agua turbia, lechos filtrantes obstruidos, fallos mecánicos prematuros y facturas de energía que se disparan. Si se hace bien, se obtiene un sistema que mantiene la claridad del agua de forma continua, funciona eficientemente las 24 horas del día y protege cada componente del circuito.

Esta guía explica a ingenieros y gestores de instalaciones los tres cálculos fundamentales necesarios para un dimensionado preciso de la bomba de filtro de arena (tasa de renovación, caudal y altura dinámica total) y explica cómo la relación entre estas variables determina el rendimiento del sistema. También aborda los dos errores de dimensionado más costosos en la práctica: el sobredimensionado y el subdimensionado. A lo largo del texto, las normas técnicas referenciadas se aplican a piscinas comerciales, sistemas de acuicultura, tratamiento industrial de agua y otros entornos de filtración continua de alto volumen.

Stream Pumps, un fabricante de bombas con más de dos décadas de experiencia suministrando sistemas de filtración de servicio pesado a más de 150 países, ha contribuido con los principios de ingeniería que subyacen a esta guía.

¿Cuáles son las métricas clave para dimensionar una bomba de filtro de arena?

¿Cómo se calcula la tasa de renovación para un sistema de agua comercial?

Tasa de renovación se refiere al tiempo necesario para que una bomba haga circular todo el volumen de un sistema de agua a través del filtro una vez. Los estándares de la industria varían según la aplicación:

• Piscinas comerciales: La mayoría de los organismos reguladores exigen una renovación completa cada 4–8 horas, dependiendo de la carga de bañistas y el tipo de piscina.

• Sistemas de acuicultura: Los requisitos de renovación suelen ser más agresivos (a menudo de 1 a 2 horas) debido a la demanda biológica de oxígeno y la concentración de desechos.

• Agua de proceso industrial: Los intervalos de renovación dependen de la carga de contaminación y la sensibilidad del proceso, y deben especificarse por aplicación.

Para calcular la renovación necesaria, determine el volumen total de agua del sistema en galones (o metros cúbicos) y divídalo por el tiempo de renovación objetivo en horas. Esto produce el caudal volumétrico mínimo que debe alcanzar su bomba.

¿Cómo determina la tasa de renovación el caudal requerido?

Caudal es el resultado directo de su cálculo de renovación. Una vez que sepa cuánta agua debe procesarse por hora, convertir a galones por minuto (GPM) o metros cúbicos por hora (m³/h) le da la capacidad de suministro mínima requerida de la bomba.

Ejemplo: Una piscina comercial con 200,000 galones y un requisito de renovación de 6 horas necesita un caudal mínimo de:

200,000 ÷ 6 = 33,333 galones/hora ÷ 60 = ~556 GPM

Esta cifra se convierte en la especificación base para la selección de la bomba, pero no es suficiente por sí sola.

¿Qué es la altura dinámica total y por qué afecta la selección de la bomba?

Altura dinámica total (TDH) cuantifica la resistencia total que una bomba debe superar para mover el agua a través del sistema al caudal requerido. El caudal sin TDH es una especificación incompleta. Una bomba seleccionada solo por el caudal casi con certeza tendrá un rendimiento inferior en condiciones operativas reales.

La TDH es la suma de tres componentes de resistencia:

• Pérdidas por fricción en tuberías: Causadas por el agua que viaja a través de tuberías, accesorios, válvulas y codos. Los recorridos de tubería más largos, los diámetros más pequeños y más cambios de dirección aumentan la pérdida por fricción.

• Elevación (altura estática): La altura vertical que la bomba debe elevar el agua desde la fuente hasta el punto de descarga.

• Resistencia del medio filtrante: Los lechos de filtro de arena crean una contrapresión significativa, particularmente a medida que acumulan partículas entre los ciclos de retrolavado. Un lecho de arena limpio generalmente agrega 5–10 PSI (0.35–0.69 bar) de resistencia; un lecho cargado puede alcanzar 15–20 PSI antes de activar un ciclo de retrolavado.

La TDH se calcula sumando todas las pérdidas por fricción y la altura estática en todo el circuito del sistema. La cifra resultante, expresada en pies o metros de columna de agua, se representa gráficamente frente a la curva de rendimiento hidráulico de la bomba para identificar el punto de operación real. Solo en esta intersección, donde la curva del sistema se encuentra con la curva de la bomba, se puede confirmar si la bomba entregará los GPM requeridos en condiciones del mundo real.

¿Cuáles son los riesgos de un dimensionado incorrecto de la bomba de filtro de arena?

¿Qué sucede cuando una bomba de filtro de arena está sobredimensionada?

El sobredimensionado es más dañino para la calidad de la filtración de lo que la mayoría de los operadores esperan. Cuando una bomba suministra caudales que exceden la capacidad de diseño del lecho de filtro de arena, la alta velocidad fuerza el agua a través del medio demasiado rápido. En lugar de distribuirse uniformemente por el lecho, el flujo crea caminos preferenciales a través de la arena, un fenómeno conocido como canalización.

El flujo canalizado evita por completo una parte significativa del medio filtrante. Los contaminantes particulados pasan sin ser desafiados y la calidad del agua se deteriora a pesar de que el filtro técnicamente está 【en funcionamiento.】 Peor aún, el propio lecho de arena se compacta y degrada de manera desigual, acortando su vida útil.

La curva de rendimiento hidráulico de una bomba sobredimensionada también tiende a operar muy a la izquierda de su punto de máxima eficiencia (BEP), aumentando el riesgo de cavitación, vibración y desgaste del impulsor.

¿Qué sucede cuando una bomba de filtro de arena está subdimensionada?

Una bomba subdimensionada crea un modo de fallo diferente pero igualmente grave: capacidad de retrolavado inadecuada.

Retrolavado es el proceso de invertir el flujo a través del lecho de arena para levantar, agitar y eliminar la materia particulada acumulada del filtro. Para que el retrolavado sea efectivo, la velocidad de flujo ascendente a través de la arena debe alcanzar un umbral suficiente para fluidizar el lecho, típicamente entre 12–15 GPM por pie cuadrado de área de filtro, dependiendo del grado de arena y la profundidad del lecho.

Una bomba subdimensionada no puede generar esta velocidad. El lecho de arena no se expande completamente durante el retrolavado, los desechos atrapados permanecen incrustados y el lecho se compacta y obstruye gradualmente. La presión del sistema aumenta, el caudal disminuye y la bomba trabaja más contra una resistencia creciente, acelerando el desgaste mecánico y eventualmente provocando fallos.

En entornos de operación continua como la acuicultura o el tratamiento industrial de agua, un ciclo de retrolavado fallido puede comprometer la calidad del agua en cuestión de horas.

¿Por qué es importante la eficiencia energética en operaciones de filtración continua de arena?

Las bombas de filtro de arena comerciales funcionan con frecuencia 24 horas al día, 7 días a la semana. Durante un ciclo de vida del sistema de 10 a 15 años, el consumo eléctrico a menudo supera el costo de capital inicial de la propia bomba. Por lo tanto, la eficiencia en el punto de operación de diseño es un criterio de selección principal, no una consideración secundaria.

Los factores clave de eficiencia incluyen:

• Clase de eficiencia del motor: Los motores de eficiencia premium IE3 e IE4 reducen el consumo eléctrico bajo carga continua. La diferencia entre un motor IE2 e IE4 a 15 kW funcionando 8,760 horas al año puede representar miles de dólares anuales.

• Estabilidad de la curva hidráulica: Una bomba con una curva hidráulica plana y estable mantiene un flujo constante en un rango de presiones del sistema. Esto es especialmente valioso en la filtración de arena, donde la contrapresión aumenta gradualmente a medida que el filtro se carga entre los ciclos de retrolavado.

• Diseño del impulsor: Los impulsores cerrados generalmente ofrecen una mayor eficiencia hidráulica que los diseños semiabiertos en aplicaciones de filtración de agua limpia.

Stream Pumps diseña su gama de bombas de filtro de arena comerciales para mantener una curva hidráulica estable en condiciones de altura variable, asegurando el máximo suministro volumétrico con el mínimo consumo eléctrico durante ciclos de vida operativos prolongados, una especificación que reduce directamente el costo total de propiedad en instalaciones de alto ciclo de trabajo.

Logre un dimensionado preciso con una evaluación específica del sistema

El dimensionado preciso de la bomba de filtro de arena protege el medio filtrante, garantiza una claridad constante del agua y minimiza el consumo de energía durante toda la vida operativa del sistema. Cada uno de estos resultados depende de que tres cálculos se realicen correctamente y en secuencia: tasa de renovación, caudal y altura dinámica total.

No hay dos sistemas de agua idénticos. Los diseños de tuberías, los perfiles de elevación, las dimensiones del lecho filtrante y la química del agua influyen en la especificación final de la bomba. Una bomba que funciona perfectamente en una instalación puede fallar sistemáticamente en otra con parámetros nominales similares pero características hidráulicas diferentes.

El equipo de ventas técnicas de Stream Pumps realiza evaluaciones preliminares del sistema para clientes comerciales e industriales. Durante esta evaluación, los ingenieros de Stream Pumps hacen preguntas específicas sobre el volumen total de agua, el tiempo de renovación requerido, los diámetros de tubería existentes, la elevación del sistema y las especificaciones del filtro, recopilando los datos necesarios para recomendar el modelo de bomba correcto con confianza.

Para solicitar una evaluación técnica para su aplicación, comuníquese directamente con el equipo de ingeniería de Stream Pumps. Proporcione el volumen de su sistema, el requisito de renovación y el diseño de la tubería, y un ingeniero de ventas responderá con una recomendación precisa de la bomba y un análisis hidráulico de respaldo.

Preguntas frecuentes

¿Cuál es el caudal correcto para una bomba de filtro de arena comercial?
El caudal correcto depende del volumen total de agua de su sistema y del tiempo de renovación requerido. Divida el volumen total por el tiempo de renovación para obtener el caudal horario, luego conviértalo a GPM o m³/h. Esta línea base debe validarse luego contra la altura dinámica total del sistema antes de seleccionar un modelo de bomba.

¿Cómo afecta la altura dinámica total a la selección de la bomba de filtro de arena?
La altura dinámica total (TDH) representa la resistencia total que la bomba debe superar, incluyendo la fricción de la tubería, el cambio de elevación y la contrapresión del medio filtrante. Una bomba debe seleccionarse en función tanto de su capacidad de caudal como de su capacidad para superar la TDH en el punto de operación de diseño. Ignorar la TDH conduce a un rendimiento inferior en condiciones operativas reales.

¿Qué causa la canalización en un filtro de arena y cómo se previene?
La canalización ocurre cuando la velocidad del flujo a través del lecho de arena excede la capacidad de diseño del filtro, típicamente debido a una bomba sobredimensionada. El agua crea caminos directos a través del medio, evitando la filtración. La prevención requiere dimensionar correctamente la bomba a la capacidad de caudal nominal del filtro y verificar el punto de operación en la curva hidráulica de la bomba.

¿Con qué frecuencia se debe retrolavar un filtro de arena comercial?
La frecuencia del retrolavado depende de la carga del sistema y la tasa de contaminación, pero generalmente se activa por un aumento del diferencial de presión de 8–10 PSI por encima de la línea base del lecho limpio. En entornos comerciales de alta carga, esto puede ocurrir a diario. La bomba debe ser capaz de generar una velocidad de flujo ascendente suficiente, típicamente 12–15 GPM por pie cuadrado de área de filtro, para fluidizar y limpiar el lecho de manera efectiva.

¿Qué clase de eficiencia de motor debe usar una bomba de filtro de arena de servicio continuo?
Para bombas que funcionan 24/7, los motores de eficiencia premium IE3 son el estándar mínimo recomendado. Los motores de súper eficiencia IE4 ofrecen ahorros adicionales en clasificaciones de mayor potencia. Durante un ciclo de vida de 10 años, la diferencia en el costo de energía entre las clases de eficiencia puede exceder significativamente la diferencia de precio inicial.
