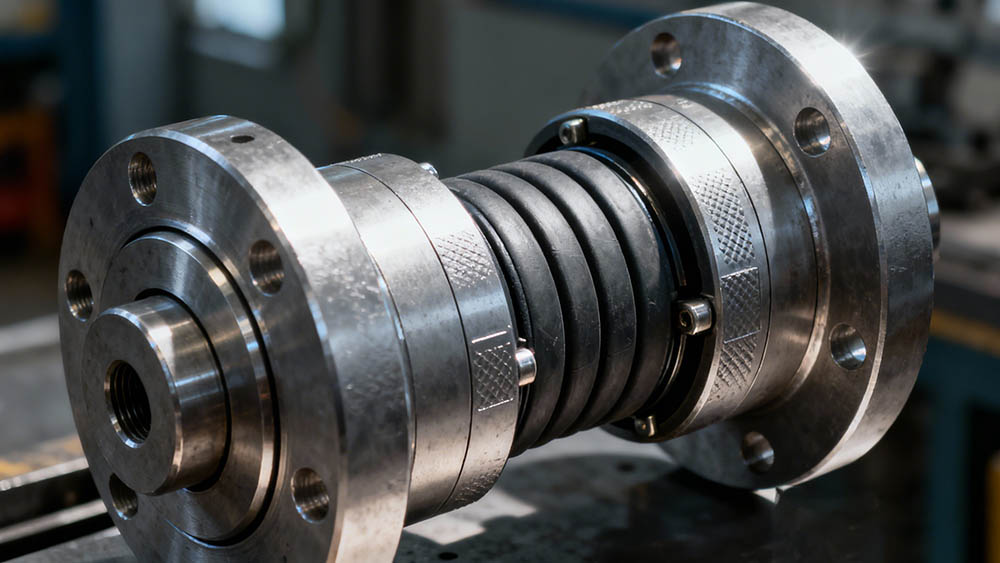

Explicación del acoplamiento de la bomba de succión final: tipos, alineación y problemas

Cuando una bomba de succión final falla, los equipos de mantenimiento suelen señalar a los cojinetes desgastados o a un sello mecánico con fugas. Aunque estos componentes son culpables frecuentes, la causa raíz a menudo se remonta a una pieza pequeña pero esencial: el acoplamiento de la bomba. Un acoplamiento mal elegido o desalineado puede transferir silenciosamente fuerzas destructivas a través de todo el conjunto de la bomba.

Para ingenieros y profesionales de mantenimiento, entender el acoplamiento es clave para extender la vida útil y mejorar la confiabilidad del sistema. Un acoplamiento correctamente seleccionado y alineado asegura una transmisión de potencia suave del motor a la bomba, protege las partes rotativas sensibles e incluso reduce el consumo de energía.

Esta guía proporciona una explicación práctica de qué hacen los acoplamientos de bombas de succión final, los diferentes tipos disponibles, las técnicas de alineación adecuadas y cómo solucionar problemas comunes.

¿Qué es un Acoplamiento en una Bomba de Succión Final?

Un acoplamiento es un dispositivo mecánico que conecta el eje del motor al eje de la bomba. Su trabajo principal es transmitir torque, pero su función secundaria es igualmente importante: acomodar la desalineación menor e inevitable entre los dos ejes.

En una configuración típica de bomba de succión final, la bomba y el motor están montados en una base común. Aunque parecen una unidad única y rígida, están sujetos a varias tensiones operativas, incluyendo:

• Vibración durante la operación

• Expansión térmica a medida que los componentes se calientan

• Desplazamientos menores o asentamiento de la base

• Tensión de la tubería que tira de la carcasa de la bomba

El acoplamiento actúa como un enlace flexible, absorbiendo estas tensiones y protegiendo componentes críticos como cojinetes y sellos mecánicos de fallos prematuros.

Por Qué los Acoplamientos son Críticos en Sistemas de Bombas de Succión Final

A diferencia de las bombas de acoplamiento cerrado donde el impulsor se monta directamente en el eje del motor, las bombas de succión final dependen de la alineación en campo. Esta alineación nunca es perfecta ni permanente. Sin un acoplamiento adecuado para salvar la brecha, incluso la más mínima desalineación puede crear una cascada de problemas.

• Vibración Excesiva:La desalineación obliga a los ejes a luchar entre sí, creando vibración que puede dañar todo el sistema.

• Fallo Prematuro de Cojinetes:Los cojinetes están diseñados para manejar cargas radiales y axiales, pero el estrés cíclico por desalineación hace que se sobrecalienten y fallen rápidamente.

• Fugas en Sellos Mecánicos:Un eje tambaleante impide que las caras del sello mecánico mantengan un contacto perfecto, lo que lleva a fugas persistentes.

• Aumento del Consumo de Energía:La fricción y la vibración causadas por la desalineación obligan al motor a trabajar más, desperdiciando energía.

Un acoplamiento bien elegido amortigua estas fuerzas, lo que conduce a una operación más suave, confiable y eficiente.

Tipos Comunes de Acoplamientos para Bombas de Succión Final

Los acoplamientos se dividen en dos categorías principales: flexibles y rígidos. Para bombas de succión final, uno es claramente preferido.

1. Acoplamientos Flexibles (El Estándar de la Industria)

Los acoplamientos flexibles son la elección preferida para casi todas las aplicaciones de bombas de succión final porque están diseñados para tolerar pequeñas cantidades de desalineación y amortiguar la vibración.

Acoplamiento de Mordaza (o Elastómero)

Este es uno de los tipos más comunes. Utiliza un elemento elastomérico en forma de estrella, a menudo llamado "araña", intercalado entre dos cubos metálicos.

• Beneficios:Excelente para absorber cargas de impacto y vibración. Son fáciles de instalar, no requieren lubricación y son relativamente económicos.

• Usos Típicos:Bombas de HVAC, suministro general de agua y aplicaciones industriales ligeras.

Acoplamiento de Pasador y Casquillo

Este diseño utiliza casquillos de goma o poliuretano montados sobre pasadores en un cubo, que encajan en orificios del otro cubo.

• Beneficios:Ofrece un buen aislamiento de vibraciones y puede manejar par moderado. Es un diseño simple y robusto.

• Usos Típicos:Bombas de agua industriales y sistemas de refrigeración.

Acoplamiento de Rejilla

Este acoplamiento de servicio pesado presenta un resorte de rejilla de acero que se entrelaza en las ranuras de los cubos.

• Beneficios:Soporta pares elevados y puede acomodar mayor desalineación que otros tipos. El diseño de resorte proporciona una excelente flexibilidad torsional.

• Usos típicos:Bombas industriales y de proceso exigentes.

2. Acoplamientos rígidos (utilizados en casos especiales)

Los acoplamientos rígidos, como los tipos de manguito o brida, crean una conexión directa y sólida entre ejes. Nopermitenninguna desalineación.

• Beneficios:Alta capacidad de transmisión de par.

• Cuándo usarlos:Solo son adecuados cuando la alineación de los ejes se puede mantener con extrema precisión, como en sistemas cortos y muy rígidos sin expansión térmica.

Para la gran mayoría de las instalaciones de bombas de succión final, los acoplamientos rígidosno se recomiendan. Las condiciones operativas reales de los sistemas comerciales e industriales exigen la tolerancia que proporciona un acoplamiento flexible.

Problemas y síntomas comunes de desalineación de acoplamientos

Una alineación adecuada es crucial para la salud del acoplamiento y de la bomba. La mayoría de los problemas de alineación son una combinación de tres tipos de desalineación:

1. Desalineación angular:Los ejes se encuentran en ángulo en lugar de ser perfectamente paralelos.

2. Desalineación paralela (descentrada):Los ejes son paralelos pero sus líneas centrales están descentradas.

3. Desalineación Axial:La holgura entre los extremos de los ejes es demasiado grande o demasiado pequeña, a menudo debido a la expansión térmica.

Si su sistema de bomba muestra alguno de estos síntomas, una mala alineación del acoplamiento es una causa probable:

• Vibración excesiva, especialmente cerca de los cojinetes de la bomba o del motor.

• Ruido anormal, como zumbidos o gemidos.

• Temperaturas elevadas en los cojinetes (calientes al tacto).

• Fugas frecuentes en el sello mecánico.

• Pernos del acoplamiento flojos o elementos elastoméricos fallados.

• Consumo de energía más alto de lo esperado.

Cómo alinear correctamente un acoplamiento de bomba de succión final

La alineación debe tratarse como una tarea de precisión, no como una aproximación burda.

Alineación Burda

Durante la instalación inicial, puede usar una regla recta sobre la parte superior y los lados de los cubos del acoplamiento y un calibre de espesores para verificar la holgura. Este método solo es adecuado para colocar la bomba y el motor en posición antes de comenzar la alineación de precisión.

Alineación de Precisión (Recomendada)

Para un funcionamiento confiable, es necesario uno de los siguientes métodos.

Método del Indicador de Carátula

Este método tradicional utiliza indicadores de carátula para medir con alta precisión la desalineación angular y la descentrada. Requiere un técnico calificado pero ofrece resultados confiables.

Alineación de Ejes con Láser

Este es el estándar moderno para bombas críticas. Los sistemas láser son extremadamente rápidos, muy precisos y proporcionan lecturas digitales que guían al técnico durante las correcciones. Son ideales para garantizar la mejor alineación posible del acoplamiento de una bomba de succión final.

Consejo Profesional:Realice siempre la verificación final de alineacióndespués deconectar y apretar toda la tubería. La tensión de la tubería puede sacar fácilmente de su alineación a una bomba perfectamente alineada.

Cómo los Problemas de Acoplamiento Afectan la Eficiencia Energética de la Bomba

Una bomba desalineada es una bomba ineficiente. La fricción y vibración adicionales requieren que el motor consuma más corriente para lograr el flujo y presión deseados. Esta resistencia interna conduce a:

• Mayores pérdidas de energía en los cojinetes.

• Aumento en el consumo de corriente del motor.

• Reducción de la eficiencia hidráulica general.

Incluso un pequeño error de alineación puede causar un aumento medible en el desperdicio de energía. En sistemas que funcionan continuamente, como las bombas de circulación de agua de refrigeración, esta energía desperdiciada se traduce en costos operativos significativos con el tiempo.

Lista de Verificación de Mantenimiento para Acoplamientos de Bombas

El mantenimiento preventivo puede ayudarle a detectar problemas en los acoplamientos antes de que causen una falla catastrófica.

• Inspección Visual:Revise periódicamente el acoplamiento en busca de signos de desgaste, especialmente en los elementos elastoméricos, que pueden agrietarse o deformarse con el tiempo.

• Verifique los Sujetadores:Asegúrese de que los tornillos de fijación del cubo y los pernos estén apretados.

• Monitoree Tendencias:Registre los niveles de vibración y las temperaturas de los cojinetes. Un aumento repentino es una señal de advertencia clara.

• Verifique la Alineación:Vuelva a comprobar la alineación periódicamente, especialmente después de cualquier mantenimiento importante en la bomba, el motor o la tubería.

• Reemplace las piezas desgastadas:No espere a que un elemento flexible se desintegre. Reemplácelo de acuerdo con los intervalos de servicio recomendados por el fabricante.

Conclusión: El pequeño componente con un gran impacto

En cualquier sistema de bomba de succión final, el acoplamiento es mucho más que un simple conector. Es un componente vital que influye directamente en la confiabilidad, eficiencia y longevidad de todo el conjunto de la bomba.

Al seleccionar el tipo correcto de acoplamiento flexible, insistir en una alineación de precisión y realizar inspecciones de rutina, puede reducir drásticamente la vibración, extender la vida útil de los cojinetes y sellos, mejorar la eficiencia energética y prevenir tiempos de inactividad inesperados. Para cualquier instalación que dependa de bombas, un acoplamiento gestionado adecuadamente es una piedra angular del éxito operativo a largo plazo.
