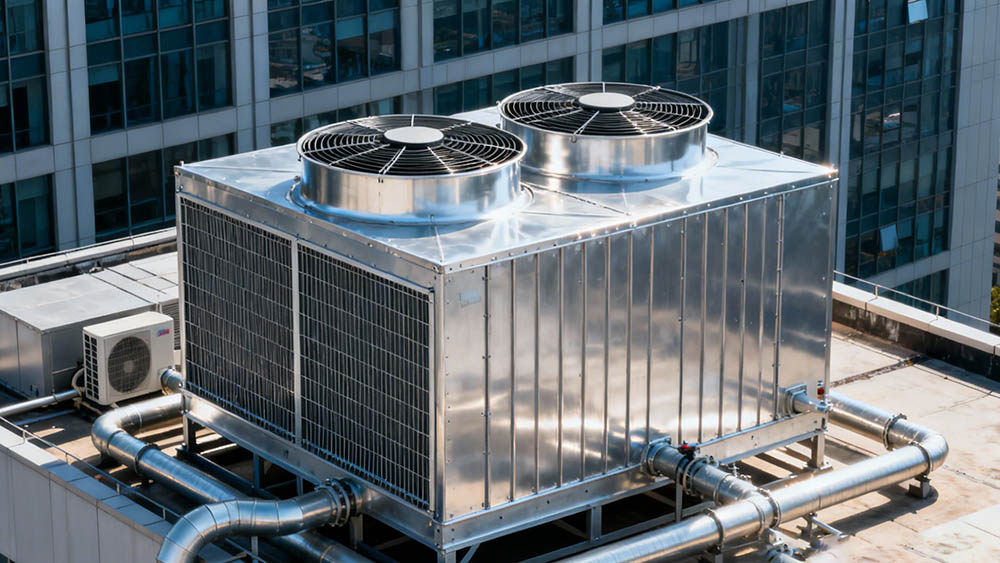

Cómo dimensionar bombas para torres de enfriamiento en edificios comerciales

Imagina entrar en una sala de máquinas donde las bombas están chillando, vibrando y consumiendo el presupuesto de energía más rápido de lo que puedes firmar el cheque del servicio. Este suele ser el sonido de un dimensionamiento deficiente.

Para los ingenieros de edificios comerciales y los contratistas de HVAC, dimensionar una bomba de torre de enfriamiento no es solo un problema matemático, es un acto de equilibrio entre fiabilidad, eficiencia y costos operativos. Una bomba de tamaño insuficiente conduce a un rechazo de calor deficiente e inquilinos incómodos. Sin embargo, una bomba sobredimensionada desperdicia electricidad y provoca un desgaste prematuro del sistema debido a una estrangulación excesiva.

Hacerlo bien desde la primera vez es crucial para los compradores B2B que buscan minimizar los costos del ciclo de vida. Esta guía desglosa el complejo proceso de dimensionamiento de bombas para torres de enfriamiento en pasos claros y accionables.

La Función de la Bomba de la Torre de Enfriamiento

Antes de hacer cálculos, es vital entender exactamente qué hace la bomba dentro del ecosistema HVAC. En un sistema de enfriador enfriado por agua, la bomba de agua del condensador actúa como el corazón del circuito de rechazo de calor.

Circula agua caliente desde el condensador del enfriador hasta la torre de enfriamiento, donde el calor se rechaza a la atmósfera. Luego, devuelve el agua enfriada al enfriador.

Para hacer esto de manera efectiva, la bomba debe proporcionar dos cosas específicas:

1. Caudal:El volumen correcto de agua para evacuar el calor.

2. Presión de Carga (Altura Manométrica):Fuerza suficiente para impulsar esa agua a través de tuberías, válvulas, el haz del enfriador y hasta las boquillas de la torre de enfriamiento.

Paso 1: Calcular el Caudal Requerido

El primer paso en el dimensionamiento es determinar cuánta agua debe moverse a través del sistema. Esto está directamente relacionado con la carga de enfriamiento del edificio.

La Regla General Estándar

Para la mayoría de las aplicaciones comerciales de HVAC, la regla general estándar de la industria es simple:

3 GPM (galones por minuto) por tonelada de refrigeración (TR)

Aunque diseños específicos de enfriadores pueden variar ligeramente (entre 2.8 y 3.2 GPM/TR), usar 3 GPM proporciona una base confiable para un dimensionamiento inicial.

Ejemplo de Cálculo Práctico

Digamos que estás dimensionando una bomba para un edificio de oficinas comercial con unenfriador de 500 toneladas.

• Fórmula:Carga de Refrigeración (TR) × 3 GPM

• Cálculo:500 × 3 =1,500 GPM

Esta cifra representa el caudal de diseño que su bomba debe suministrar para garantizar que el enfriador pueda rechazar calor eficazmente a plena carga.

Paso 2: Determinar la Altura Dinámica Total (TDH)

El caudal es solo la mitad de la ecuación. También necesita saber cuánta resistencia debe superar la bomba. Esta resistencia se denomina Altura Dinámica Total (TDH).

Calcular la TDH con precisión es donde ocurren la mayoría de los errores. Es la suma de tres componentes principales:

1. Altura Estática

Esta es la distancia vertical que la bomba debe elevar el agua. Mida desde el nivel del agua en la bandeja de la torre de enfriamiento hasta el punto más alto de la tubería de descarga (generalmente las boquillas de pulverización en la parte superior de la torre).

• Nota:En un sistema de circuito abierto como una torre de enfriamiento, la gravedad ayuda en el lado de retorno, pero la bomba aún tiene que elevar el agua hasta la parte superior de la torre.

2. Pérdida por Fricción

A medida que el agua se mueve a través de las tuberías, encuentra resistencia. Debe calcular las pérdidas por fricción para:

• Tramos rectos de tubería (suministro y retorno)

• Accesorios (codos, tes)

• Válvulas (de aislamiento, de retención y de equilibrado)

3. Caída de Presión del Equipo

Cada pieza de equipo impone una caída de presión. Consulte las hojas de datos del fabricante para:

• El Haz del Condensador del Enfriador:A menudo 15–25 pies de carga.

• Filtros:Considere tanto las condiciones limpias como las sucias.

• Boquillas de la Torre de Enfriamiento:La presión requerida para rociar el agua efectivamente.

Valores Comerciales Típicos:
Aunque cada edificio es único, los valores típicos de TDH (Carga Dinámica Total) a menudo caen en estos rangos:

• De baja altura:60–80 pies (aprox. 18–24m)

• De media altura:80–120 pies (aprox. 24–36m)

• De gran altura:120+ pies (dependiendo de la ubicación de la sala de máquinas)

Paso 3: Seleccione el Tipo Correcto de Bomba

Una vez que tenga su Caudal (GPM) y su Carga (pies), puede seleccionar la bomba física. Para torres de enfriamiento comerciales, tres tipos dominan el mercado.

Bombas Horizontales de Succión Final

Estas son los caballos de batalla de la industria. Son rentables, fáciles de mantener y cubren un amplio rango de caudales. Generalmente requieren una base de concreto y una cuidadosa alineación.

Bombas Centrífugas en Línea

Ideal para modernizaciones o salas de máquinas estrechas. Estos se montan directamente en la tubería, ahorrando espacio en el suelo. Sin embargo, el mantenimiento puede ser más complicado para motores más grandes, ya que el motor debe levantarse de la carcasa.

Bombas de Turbina Vertical

Se utilizan cuando la bomba aspira directamente de un sumidero o depósito bajo rasante. Son menos comunes para torres de refrigeración estándar en azoteas, pero esenciales para diseños arquitectónicos específicos.

Consejo de Selección:Elija una bomba cuyo punto de diseño se sitúe entreel 85% y el 105% del Punto de Máxima Eficiencia (BEP). Esto garantiza un funcionamiento suave y facturas de energía más bajas.

Paso 4: Verificar la Altura Neta Positiva de Succión (NPSH)

Este paso es crítico para prevenirla cavitación—un fenómeno en el que se forman y colapsan burbujas dentro de la bomba, causando daños que suenan como grava golpeando la carcasa.

Debe comparar dos valores:

1. NPSHr (Requerida):La presión mínima que la bomba necesita en su entrada para funcionar. El fabricante proporciona este dato.

2. NPSHa (Disponible):La presión real disponible en la entrada de la bomba según el diseño de su sistema.

La Regla de Oro:

La NPSHa debe ser mayor que la NPSHr (más un margen de seguridad de 3 a 5 pies).

Los sistemas de torre de refrigeración abiertos son propensos a baja presión de succión porque a menudo están ubicados al mismo nivel que las bombas. Para mejorar la NPSHa, eleve la torre de refrigeración, baje la bomba o aumente el tamaño de la tubería de succión para reducir la fricción.

Paso 5: Cálculo de la Potencia del Motor

Finalmente, necesitas dimensionar el motor que acciona la bomba.

Fórmula Simplificada:

Potencia al Freno (BHP) = (GPM × TDH (pies) × Gravedad Específica) / (3960 × Eficiencia de la Bomba)

Dado que el agua de la torre de enfriamiento tiene una densidad cercana a la estándar, la Gravedad Específica suele ser 1.0.

Consejo Práctico:Nunca dimensiones el motor exactamente a la BHP. Siempre añade un factor de seguridad (factor de no sobrecarga). Si el cálculo muestra 18 BHP, no selecciones un motor de 20 HP si está en el límite. Sube a 25 HP para evitar disparos durante arranques del sistema o fluctuaciones.

Paso 6: Redundancia y Estrategia de Control

Para edificios comerciales, el tiempo de inactividad no es una opción. Un diseño robusto incluye redundancia.

Estrategia N+1

Especifica siempre una bomba de reserva. En un sistema que requiere una bomba, instala dos (Activa/Reserva). En un sistema más grande que requiere dos bombas, instala tres. Esto permite la rotación del mantenimiento y asegura que el enfriamiento continúe si falla una bomba.

Integración de VFD

Las bombas de velocidad fija son cosa del pasado. Instalar Variadores de Frecuencia (VFDs) te permite:

• Arrancar suavemente los motores (reduciendo el estrés mecánico).

• Equilibrar el caudal con precisión sin válvulas de estrangulación.

• Ahorrar grandes cantidades de energía durante condiciones de carga parcial.

Errores Comunes en el Dimensionamiento de Bombas a Evitar

Incluso los ingenieros experimentados pueden tropezar. Evita estos errores costosos:

• Sobredimensionar 【Por si Acaso】:Añadir un 20% de seguridad al caudal y un 20% a la altura resulta en una bomba enormemente sobredimensionada. Esto fuerza a la bomba a operar muy a la izquierda de su curva, causando vibración y deflexión del eje.

• Ignorar la Elevación:Olvidando que un sistema de torre de enfriamiento abierta requiere elevar el agua hasta la parte superior del deck de boquillas, no solo hacerla circular.

• Descuidar los Filtros Sucios:Los filtros se obstruyen. Si dimensionas para un sistema perfectamente limpio, la bomba podría tener dificultades después de unas semanas de operación.

Conclusión

Dimensionar bombas para torres de enfriamiento requiere un enfoque sistemático que va más allá de los simples caudales. Al calcular con precisión la TDH (Altura Dinámica Total), verificar el NPSH (Altura Neta de Succión Positiva) y seleccionar motores eficientes con VFDs (Variadores de Frecuencia), se garantiza un sistema que funciona de manera silenciosa, confiable y rentable.

Para compradores B2B y contratistas, el objetivo es el valor a largo plazo. Una bomba correctamente dimensionada protege el costoso chiller y la torre de enfriamiento, asegurando que toda la planta de HVAC opere con el máximo rendimiento en los años venideros.

¿Estás evaluando bombas para tu próximo proyecto comercial? Verifica dos veces tus cálculos de pérdida por fricción e insiste siempre en una revisión de la curva de la bomba antes de realizar el pedido.
