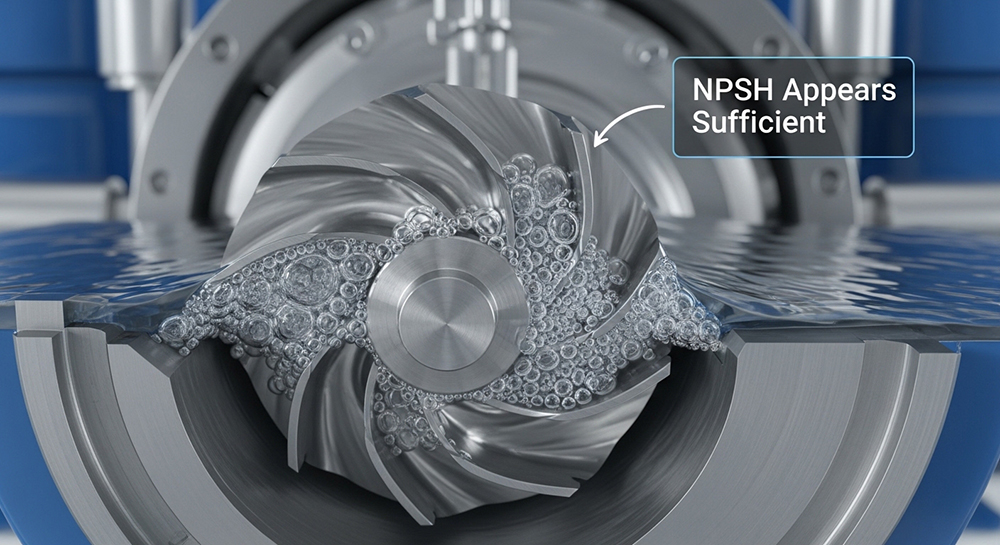

¿Por qué se produce cavitación incluso cuando el NPSH parece suficiente?

Uno de los escenarios más frustrantes para un ingeniero u operador de bombas es escuchar el ruido distintivo y gravoso de la cavitación en una bomba que, según todos los cálculos, debería funcionar sin problemas. Revisas las hojas de datos, repasas las curvas del sistema, y las cifras cuentan una historia clara: tu Carga Neta Positiva de Succión Disponible (NPSHd) es mayor que la Carga Neta Positiva de Succión Requerida (NPSHr). Teóricamente, la cavitación debería ser imposible.

Sin embargo, la bomba vibra, el flujo fluctúa y el daño se acumula.

Esta confusión surge de un malentendido fundamental: tratar el NPSH como un cálculo estático y de punto único, en lugar de una variable dinámica del sistema. Este artículo explica por qué un NPSH [suficiente] en el papel a menudo falla en el mundo real, explorando las pérdidas ocultas, las condiciones dinámicas y los comportamientos del fluido que los cálculos estándar pasan por alto.

Recordatorio rápido: ¿Qué es la cavitación?

Antes de profundizar en el [porqué,] repasemos brevemente el [qué.] La cavitación en bombas centrífugas ocurre cuando la presión del líquido en el ojo del impulsor cae por debajo de su presión de vapor.

Cuando esto sucede, el líquido se vaporiza instantáneamente, formando pequeñas burbujas. A medida que estas burbujas se mueven hacia regiones de mayor presión dentro del impulsor, colapsan violentamente. Esto no es solo un estallido suave; el colapso genera ondas de choque intensas que erosionan el metal, causan vibraciones significativas y reducen el rendimiento hidráulico. Los síntomas típicos incluyen un ruido que suena como si se bombearan canicas, una presión de descarga errática y, eventualmente, fallas mecánicas en sellos y cojinetes.

Entendiendo el NPSH: Teoría vs. Realidad

Para resolver el misterio de la cavitación inesperada, debemos observar cómo se define el NPSH versus cómo se comporta.

NPSHd (Disponible):La presión absoluta en la conexión de succión de la bomba, menos la presión de vapor del líquido. Esto es lo que proporciona su sistema.

NPSHr (Requerido):La presión mínima requerida en la conexión de succión para evitar que la bomba cavite. Esto es lo que especifica el fabricante.

La desconexión crítica radica en cómo se determina el NPSHr. Es un valor de banco de pruebas, típicamente definido como el punto en el que la bomba ya ha perdido el 3% de su carga total debido a la cavitación. Esto significa que en el valor exacto de NPSHr, la bomba ya está cavitando ligeramente. Un cálculo en estado estacionario que simplemente iguala el NPSHd al NPSHr ofrece un margen de seguridad nulo contra las fluctuaciones del mundo real.Por qué un NPSH [suficiente] en el papel puede no ser suficienteSimplemente tener NPSHd > NPSHr es el mínimo indispensable, no el estándar de oro.

Suposiciones sobre el margen de seguridad

Muchos diseñadores de sistemas asumen que un margen de 1-2 pies es suficiente. En aplicaciones estables con agua limpia, podría serlo. Pero en sistemas industriales complejos, este margen tan estrecho desaparece rápidamente. Los sistemas reales requieren un margen de seguridad robusto—a menudo una relación de 1.1 a 1.3 veces el NPSHr—para tener en cuenta variables imprevistas.

Influencia del punto de operación

Many system designers assume a 1-2 foot margin is enough. In stable, clean water applications, it might be. But in complex industrial systems, this razor-thin margin vanishes quickly. Real systems require a robust safety margin—often a ratio of 1.1 to 1.3 times the NPSHr—to account for unforeseen variables.

Influence of Operating Point

La NPSHr no es una línea plana; se curva hacia arriba drásticamente a medida que aumenta el caudal. Si su bomba opera a la derecha de su Punto de Máxima Eficiencia (BEP), la presión de succión requerida aumenta significativamente, pudiendo consumir su margen calculado.

Efectos de la NPSH Dependientes del Caudal

El caudal es la variable que cambia con más frecuencia, aunque los cálculos suelen asumir un punto de diseño estático.

Un Caudal Mayor Aumenta la NPSHr:A medida que aumenta la velocidad del flujo, las pérdidas por fricción en la línea de succión aumentan (reduciendo la NPSHa), mientras que la velocidad dentro de la bomba aumenta (elevando la NPSHr). Estas dos curvas pueden cruzarse inesperadamente si la bomba funciona a un caudal mayor del previsto.

Operación Alejada del BEP:Las bombas están diseñadas para aceptar fluido de manera uniforme en su BEP. A caudales bajos (cavitación por recirculación) o altos, el ángulo de incidencia entre el fluido y los álabes del impulsor se vuelve ineficiente, creando zonas localizadas de baja presión que desencadenan cavitación, independientemente de la lectura del manómetro de succión.

Pérdidas en el Lado de Succión Subestimadas Frecuentemente

Los cálculos estándar utilizan coeficientes de fricción de manual para tuberías nuevas y limpias. La realidad rara vez es tan ideal.

• Fricción en la Tubería:Las tuberías antiguas desarrollan incrustaciones y rugosidad, aumentando la fricción mucho más allá de los valores teóricos.

• Pérdidas por Componentes:Cada válvula, codo, reductor y colador añade una caída de presión. Si un colador está incluso parcialmente obstruido, la caída de presión a través de él puede dispararse, privando a la bomba de la altura necesaria.

• Filtros:Un filtro limpio podría pasar la verificación de NPSH, pero un filtro al 50% de su capacidad podría hacer que el sistema falle.

Cambios en la Temperatura y Propiedades del Fluido

Las propiedades del fluido no son constantes. En muchos procesos, la temperatura del líquido aumenta durante la operación.

A medida que aumenta la temperatura, la presión de vapor se eleva exponencialmente. Si su cálculo usó agua a 68°F (20°C) pero el agua del proceso alcanza 100°F (38°C), la presión de vapor aumenta, reduciendo drásticamente la NPSHa. La cavitación suele aparecer después de que el sistema ha estado funcionando unas horas porque el fluido se ha calentado, cambiando el equilibrio termodinámico.

Perturbaciones en el Flujo de Succión y Velocidad No Uniforme

Los cálculos de NPSH asumen un perfil de velocidad perfecto y uniforme entrando en la bomba.

Si un codo se coloca directamente sobre la brida de succión, o si la longitud recta de tubería es insuficiente (menos de 5-10 diámetros de tubería), el fluido entra al impulsor con remolinos y turbulencia. Esta carga no uniforme significa que un lado del ojo del impulsor puede ver presión suficiente mientras que el otro ve un vacío, causando cavitación localizada que una sola lectura del manómetro de succión no detectará.

Condiciones Operativas Transitorias y Dinámicas

Los cálculos estáticos no pueden predecir eventos transitorios.

• Arranque/Parada:Los cambios rápidos en el flujo pueden hacer caer momentáneamente la presión de succión.

• VFDs (Variadores de Frecuencia):Las rampas de velocidad rápidas con Variadores de Frecuencia pueden acelerar la bomba más rápido de lo que la columna de fluido puede responder, creando un vacío momentáneo en el ojo de succión.

• Fluctuaciones del Sistema:La apertura de una válvula en otra parte del circuito puede causar una onda de presión o una caída que empuje a la bomba a una zona de cavitación durante segundos o minutos cada vez.

Ingreso de Aire y Flujo Bifásico

A veces, lo que parece cavitación es en realidad arrastre de aire, o una mezcla de ambos.

Pequeñas fugas en el lado de succión (que a menudo está bajo vacío) pueden introducir aire en la línea. Alternativamente, los gases disueltos pueden liberarse del líquido a medida que cae la presión. La presencia de burbujas de aire actúa como sitios de nucleación, acelerando la formación de cavidades de vapor y empeorando los efectos de la cavitación, incluso si la presión del líquido en sí parece marginalmente suficiente.

Efectos de la Cavitación en el Rendimiento de la Bomba

Ignorar la cavitación [menor] porque la bomba aún está moviendo fluido es un error. Las consecuencias escalan rápidamente:

• Pérdida de Carga y Eficiencia:La bomba tiene que trabajar más para mover menos fluido.

• Vibración y Ruido:Esto conduce a fallos prematuros de cojinetes y sellos.

• Daño Físico:El impulsor se pica y erosiona, luciendo como si hubiera sido atacado por termitas. Eventualmente, la propia carcasa puede verse perforada.

Conceptos erróneos comunes sobre la cavitación y el NPSH

Vamos a desmentir algunos mitos que desorientan a los ingenieros:

• Mito:Un NPSHd mayor que el NPSHr significa que la cavitación es imposible.

  Realidad:Solo significa que es poco probable la cavitación en flujo uniforme y estado estacionario. No tiene en cuenta la turbulencia, la recirculación o el choque térmico.

• Mito:La cavitación solo ocurre a alta velocidad.

  Realidad:La cavitación puede ocurrir a bajas velocidades si la línea de succión está restringida o si la bomba opera muy a la izquierda de su curva (recirculación).

• Mito:Siempre se requiere ruido para identificar la cavitación.

  Realidad:Aunque es común, algunas formas de cavitación (como la cavitación incipiente) son relativamente silenciosas pero igual dañan el impulsor con el tiempo.

Cómo diagnosticar la cavitación en la práctica

Si sospechas cavitación a pesar de buenos cálculos:

1. Verifica el punto de operación:¿Estás operando cerca del BEP, o muy a la derecha/izquierda?

2. Monitorea la vibración:Busca vibración aleatoria de alta frecuencia, que es una señal característica del colapso de burbujas.

3. Inspeccionar la Succión:Revise los filtros en busca de residuos y mida la temperatura en tiempo real.

4. Escuche:Un sonido crepitante suele indicar cavitación por succión; un retumbo profundo a menudo indica recirculación en la descarga.

Cómo Prevenir la Cavitación Más Allá de los Cálculos de NPSH

Resolver el problema a menudo requiere cambios físicos en el sistema:

• Aumentar el Diámetro de Succión:Aumentar el tamaño de la tubería reduce significativamente las pérdidas por fricción.

• Mejorar el Diseño:Elimine los codos de la succión inmediata de la bomba; instale enderezadores de flujo si es necesario.

• Reducir la Velocidad:Reducir la velocidad de la bomba (si el proceso lo permite) disminuye drásticamente el NPSHr.

• Seleccionar Bombas Mejores:Elija una bomba con un NPSHr más bajo o un diseño de ojo de succión más grande.

• Elevar el Tanque de Origen:Aumentar la altura estática (elevación del líquido) es la forma más directa de aumentar el NPSHa.

Conclusión

La cavitación es un fenómeno dinámico y a nivel del sistema, no solo una partida en una hoja de cálculo. Si bien los cálculos de NPSH son la base necesaria para la selección de bombas, rara vez son suficientes por sí solos para garantizar la confiabilidad.

La verdadera prevención requiere un enfoque de diseño conservador que tenga en cuenta las pérdidas por succión, los cambios térmicos y la dinámica del flujo. Al mirar más allá de las matemáticas básicas y comprender el comportamiento del fluido, puede diseñar sistemas que funcionen de manera suave, silenciosa y confiable durante años.

Preguntas Frecuentes

¿Cuánto margen de NPSH se recomienda?
Una regla general es que el NPSHa sea al menos de 1.1 a 1.3 veces el NPSHr. Para aplicaciones críticas o bombas de alta energía, a menudo se recomienda un margen de 3 a 5 pies (aproximadamente 1 a 1.5 metros) de altura absoluta.

¿Puede ocurrir la cavitación de manera intermitente?
Sí. Las variaciones en los niveles del tanque, la temperatura del fluido o la demanda del sistema pueden hacer que una bomba entre y salga de la zona de cavitación a lo largo del día.

¿Es más común la cavitación en bombas de alta velocidad?
Generalmente, sí. Las velocidades de rotación más altas requieren que el fluido entre al impulsor más rápido, lo que aumenta la energía de succión requerida (NPSHr). Por lo tanto, las bombas de alta velocidad son más sensibles a las restricciones de succión.
