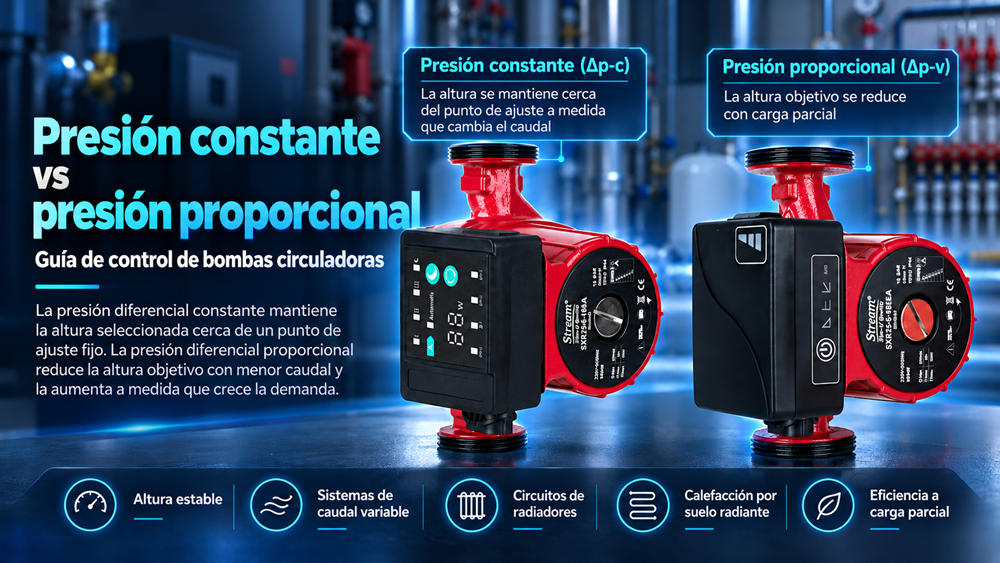

Presión constante frente a presión proporcional: explicación del control de la bomba de circulación

El control de presión diferencial constante mantiene la altura de presión seleccionada de la bomba aproximadamente constante a medida que cambia el caudal. El control de presión diferencial proporcional reduce la altura objetivo con caudales bajos y la aumenta a medida que incrementa la demanda. En sistemas de calefacción de circuito cerrado, la presión constante suele ser adecuada cuando las pérdidas de presión en la distribución son bajas, mientras que la presión proporcional puede ser más adecuada para redes de tuberías de caudal variable con pérdidas por fricción considerables. El ajuste óptimo depende del sistema real, no simplemente del tipo de bomba.

Esta guía práctica explica la diferencia, dónde funciona mejor cada modo y qué deben comprobar los compradores antes de seleccionar una bomba de circulación.

1. ¿Qué es el control de presión diferencial constante?

En el modo de presión diferencial constante (a menudo indicado como &Δp-c), el circulador ajusta su velocidad para mantener la altura diferencial seleccionada cerca de un punto de consigna fijo en todo el rango de funcionamiento. Cuando se cierran las válvulas de los radiadores o de las zonas y el caudal disminuye, el controlador reduce la velocidad de la bomba según sea necesario para mantener esa altura.

Este modo puede ser apropiado cuando las pérdidas de presión en la tubería de suministro y distribución son relativamente bajas, y se necesita una presión diferencial estable en los circuitos servidos. Muchos colectores de calefacción por suelo radiante son ejemplos comunes, sujeto al diseño del sistema y a la disposición de las válvulas.

2. ¿Qué es el control de presión diferencial proporcional?

En el modo de presión diferencial proporcional (a menudo mostrado como &Δp-v), el controlador reduce la altura de bombeo objetivo a medida que disminuye la demanda de caudal y aumenta el objetivo a medida que el caudal se incrementa. Esto refleja mejor los sistemas en los que las pérdidas por fricción en tuberías y accesorios cambian significativamente con el caudal.

Con frecuencia se considera para circuitos de radiadores de dos tubos de caudal variable con válvulas termostáticas de radiador, particularmente cuando las pérdidas de presión en la tubería de distribución son importantes. Una altura menor a carga parcial puede ayudar a reducir la presión diferencial innecesaria y el ruido de las válvulas; el ahorro de energía depende de la condición inicial y del funcionamiento del sistema.

3. Presión constante frente a presión proporcional: comparación rápida

Orientación general para la selección en ingeniería; los ajustes finales dependen del circuito hidráulico diseñado y de las curvas de control documentadas de la bomba seleccionada.

4. ¿Qué modo se adapta a su sistema de calefacción?

Importante: Estos son puntos de partida, no instrucciones universales de puesta en marcha. El diseño del circuito, la disposición del equilibrado y los requisitos de caudal mínimo pueden prevalecer sobre la elección típica. Ningún modo de control corrige tuberías de diámetro insuficiente, aire atrapado ni un equilibrado hidráulico incorrecto.

5. Un ejemplo sencillo: por qué cambia la altura manométrica requerida

Considere un ilustrativo sistema de radiadores en circuito cerrado que necesita aproximadamente 5 m de altura manométrica de la bomba a caudal máximo. Suponga que 2 m corresponden al requisito del terminal/válvula de control y 3 m a las pérdidas de distribución dependientes del caudal.

Si la demanda cae a la mitad del caudal de diseño, y la pérdida de carga por fricción en la distribución se aproxima como proporcional al caudal al cuadrado, su contribución se convierte en 3 × (0.5)² = 0,75 m. Una altura requerida aproximada sería entonces 2 + 0,75 = 2,75 m, en lugar de 5 m.

Este cálculo simplificado ilustra por qué reducir la altura objetivo a carga parcial puede ser útil en algunas redes. No representa una curva de control específica de la bomba Stream, un ahorro energético medido ni una recomendación de puesta en marcha. Las caídas de presión reales de las válvulas y las características del sistema pueden diferir.

6. Stream EA, circuladores A y E: ¿Qué controles están disponibles?

Según la publicación de Stream introducción a la serie de bombas de circulación EA, las opciones de modo de control varían según la serie:

Consulte la documentación específica del modelo para confirmar los ajustes de altura disponibles, las curvas de control y los límites de aplicación. La información publicada de la serie no sustituye la selección de un modelo en su punto de trabajo requerido.

7. Puesta en marcha y lista de verificación de compra

• Identifique el tipo de circuito: radiador de dos tubos, calefacción por suelo radiante, monotubo u otro.

• Registre el caudal de diseño y la altura de bomba requerida.

• Determine qué parte de la pérdida del sistema se debe a la tubería de distribución.

• Confirme si las válvulas modifican el caudal durante el funcionamiento normal.

• Verifique los requisitos de caudal mínimo de calderas e intercambiadores de calor.

• Seleccione un modelo cuyo rango de trabajo documentado y modos de control coincidan con el sistema.

• Tras la puesta en marcha, verifique el rendimiento de calefacción, el ruido de las válvulas y el funcionamiento con baja demanda.

Consejo de compra: Un modo de control no puede compensar un dimensionamiento hidráulico incorrecto. Al solicitar una cotización, proporcione tanto el diseño del circuito como el punto de funcionamiento requerido, no solo el diámetro nominal de la tubería o la potencia del motor.

Preguntas frecuentes

¿La presión constante es lo mismo que la velocidad constante?

No. El control de presión constante puede cambiar la velocidad de rotación de la bomba para mantener un punto de consigna de altura diferencial. La velocidad constante utiliza una velocidad seleccionada o una curva de bomba, por lo que la presión diferencial generalmente cambia a medida que cambia el caudal.

¿El presión proporcional siempre ahorra más electricidad?

No. Puede reducir la altura innecesaria de la bomba a carga parcial en redes de caudal variable adecuadas, pero el consumo real de electricidad depende de la resistencia del sistema, los ajustes de control, el tiempo de funcionamiento y la eficiencia de la bomba.

¿Puedo seleccionar presión proporcional para todos los sistemas de radiadores?

No. Es un punto de partida útil para muchos circuitos de radiadores de dos tubos de caudal variable, pero las disposiciones hidráulicas especiales, los requisitos de caudal mínimo y el diseño del sistema pueden requerir un modo diferente.

Conclusión

Elija el modo de presión diferencial de la bomba de circulación para adaptarlo al comportamiento de pérdida de presión de la red. La presión constante puede adaptarse a circuitos con pérdidas de distribución comparativamente bajas y estables; la presión proporcional puede adaptarse a circuitos de caudal variable donde la fricción de la tubería cambia apreciablemente con la demanda. Confirme el punto de funcionamiento real, la disposición del circuito y los controles de bomba disponibles antes de comprar.

Explore el Stream Serie de bombas de circulación EA / A / E o contacte con Stream Pumps con las especificaciones de su circuito para obtener información del modelo.
