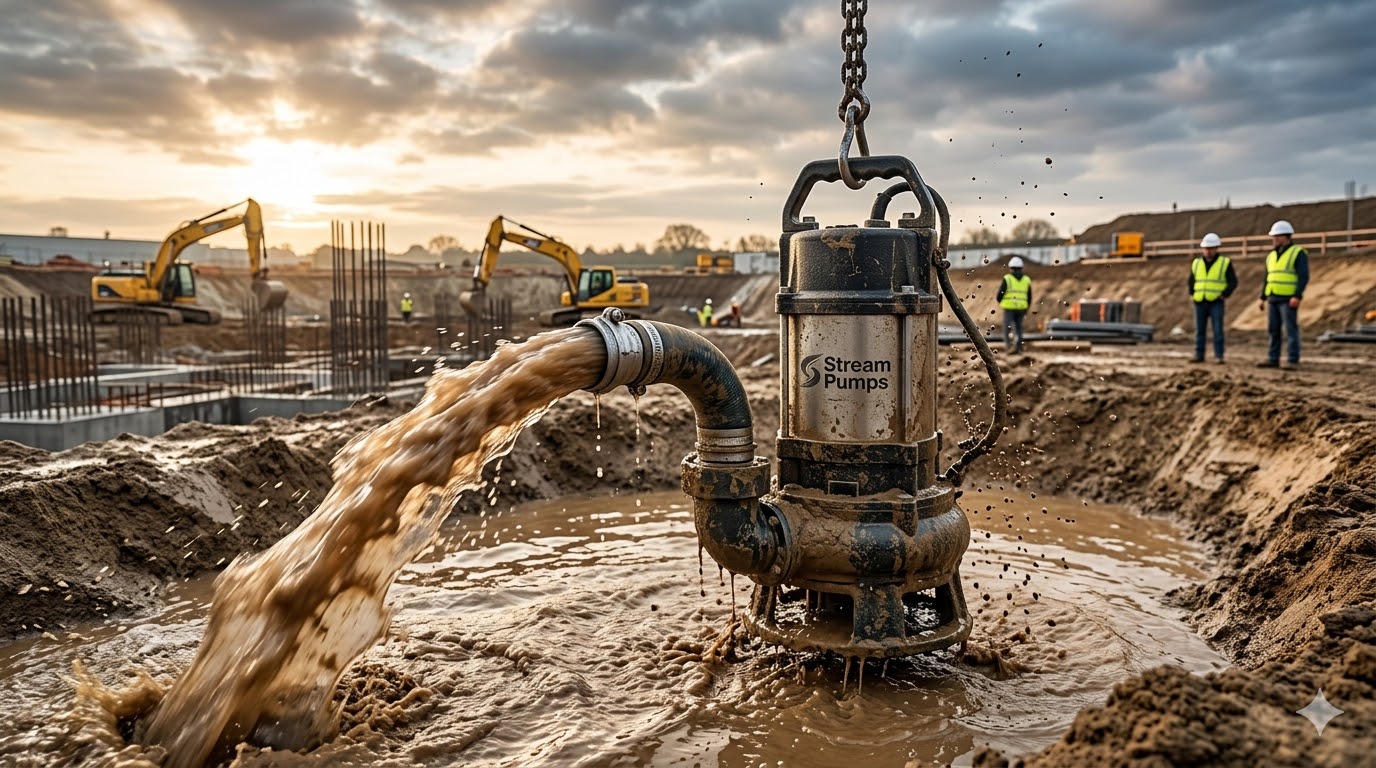

Cómo elegir bombas de drenaje para lodo y arena.

Un foso de cimentación inundado es un gran desagüe para el cronograma de su proyecto y su presupuesto. Los fenómenos meteorológicos impredecibles y la filtración persistente de aguas subterráneas pueden paralizar por completo la maquinaria pesada. Cuando el agua llena una excavación, los trabajadores no pueden operar equipos de forma segura, los muros de tierra se vuelven inestables y los programas de construcción enteros enfrentan graves retrasos.

Extraer esta agua requiere equipos altamente especializados. La gestión del agua en obras de construcción depende en gran medida de la capacidad de mover materiales espesos y abrasivos de forma rápida y fiable. Desplegar bombas de desagüe sumergibles de grado industrial es el único método probado para mantener los sitios secos, seguros y productivos.

Esta guía describe exactamente cómo evaluar, dimensionar y desplegar una bomba de desagüe sumergible para construcción. Aprenderá las diferencias mecánicas que permiten a las bombas de servicio pesado resistir el lodo y la arena abrasivos, las fórmulas exactas necesarias para dimensionar una bomba para el drenaje de un foso de cimentación, y las rutinas de mantenimiento diario que previenen fallos catastróficos del equipo en la obra.

Por qué las bombas de agua 【convencionales】 no sobreviven en las obras de construcción

Muchos contratistas cometen el costoso error de colocar bombas estándar para agua limpia en fosas de excavación. Estas unidades estándar fallan casi de inmediato cuando se exponen a las duras realidades del bombeo de fluidos abrasivos. Las obras de construcción presentan tres desafíos distintos que destruirán rápidamente una bomba inadecuada.

El enemigo abrasivo: Arena y Grava

El agua en construcción rara vez es limpia. Contiene altas concentraciones de arena, grava, bentonita y lodo espeso. Cuando estos materiales pasan a través de un impulsor estándar de hierro fundido, actúan como papel de lija grueso. La fricción abrasiva desgasta los componentes internos de las bombas estándar en cuestión de días. A medida que el impulsor pierde su forma precisa, la bomba pierde rápidamente su capacidad para generar la presión necesaria para sacar el agua del foso.

Problemas graves de obstrucción

Un sitio de excavación típico contiene rocas, grumos de arcilla y varios escombros de construcción. Las bombas estándar tienen estrechos espacios internos diseñados solo para fluidos limpios. Cuando los desechos del sitio entran en estos pasajes estrechos, la bomba se ahoga. Una vez que una bomba estándar se obstruye, el motor sigue intentando girar el impulsor bloqueado. Esta rápida acumulación de calor conduce inevitablemente a daños térmicos internos, estatores quemados y fallo total del motor.

Riesgos de funcionamiento en seco y 【ronquido】

Las operaciones de desagüe experimentan con frecuencia períodos de bajo flujo de agua. A medida que la bomba vacía el foso, eventualmente comienza a aspirar una mezcla de aire y agua, una condición conocida como 【ronquido】. Los motores sumergibles estándar dependen completamente del líquido circundante para disipar el calor que generan durante el funcionamiento. Cuando los niveles de agua bajan y exponen la carcasa del motor al aire, la bomba pierde su mecanismo principal de refrigeración. Hacer funcionar una bomba estándar en seco derretirá rápidamente sus sellos internos y causará cortocircuitos eléctricos permanentes.

Anatomía de una verdadera bomba de desagüe de servicio pesado

Para combatir las condiciones extremas de un foso de cimentación, los fabricantes diseñan defensas mecánicas específicas. Comprender estas características ayuda a los ingenieros de obra a seleccionar el equipo correcto para el bombeo de fluidos abrasivos.

Impulsores de alto cromo para máxima resistencia a la abrasión

La metalurgia juega un papel crítico en la longevidad de la bomba. Las bombas sumergibles de servicio pesado reemplazan los impulsores estándar de hierro fundido con aleaciones de hierro fundido de alto cromo. El hierro de alto cromo se somete a un proceso especializado de tratamiento térmico que endurece excepcionalmente el metal. Esta superficie endurecida resiste fácilmente el bombardeo constante de arena y grava abrasivas. Aunque los componentes de alto cromo requieren una inversión inicial mayor, su vida operativa extendida reduce significativamente los costos totales de reemplazo de equipos durante un proyecto largo.

Agitadores incorporados para lodos y sedimentos

Los sólidos se sedimentan naturalmente en el fondo de un foso de cimentación, formando una densa capa de lodo y sedimento alrededor de la base de la bomba. Una bomba estándar simplemente extrae el agua limpia de la superficie, dejando el lodo pesado atrás. Para resolver esto, una verdadera bomba para lodos cuenta con un agitador incorporado. El agitador es una paleta especializada unida directamente al eje extendido de la bomba, que sobresale por debajo de la entrada de succión. A medida que gira el eje, el agitador bate los sólidos sedimentados circundantes convirtiéndolos en un lodo fluido. Esta acción de agitación física evita que los sólidos se acumulen y obstruyan la succión, permitiendo que la bomba expulse constantemente el lodo pesado del área de trabajo.

Protección del motor y sellos mecánicos dobles

El motor eléctrico requiere protección absoluta contra el agua circundante y el polvo abrasivo. Las soluciones de servicio pesado de Stream Pumps utilizan tecnologías de sellado avanzadas para aislar los componentes eléctricos. Esto incluye la implementación de sellos mecánicos dobles encerrados en un baño de aceite. El sello exterior bloquea los abrasivos pesados, mientras que el sello interior proporciona una barrera secundaria contra la intrusión de humedad. Además, estas unidades robustas cuentan con protección térmica incorporada contra sobrecargas. Si el motor comienza a sobrecalentarse debido a una obstrucción temporal o un funcionamiento prolongado en seco, el interruptor térmico corta automáticamente la energía de la unidad, salvando al motor de una destrucción permanente.

Factores clave al dimensionar una bomba para un foso de cimentación

La potencia en caballos de fuerza o el tamaño de la descarga no indican con precisión el rendimiento. Un fabricante puede producir docenas de modelos para un solo tamaño de descarga. Seleccionar la bomba correcta requiere emparejar los requisitos específicos de caudal y presión del sitio con la curva de rendimiento correcta.

Cálculo de la Altura Dinámica Total (ADT)

Bombear agua desde un pozo de 20 metros de profundidad requiere una fuerza significativa. Para dimensionar correctamente el equipo, los ingenieros deben calcular la Altura Dinámica Total (ADT). La ADT representa la resistencia total que la bomba debe superar para mover el fluido.

Se calcula la ADT sumando la altura estática, las pérdidas por fricción y las pérdidas menores.

• Altura Estática: La distancia vertical desde el nivel del agua en el pozo hasta el punto final de descarga.

• Pérdidas por Fricción: La resistencia creada cuando el agua roza contra las paredes internas de la tubería o manguera de descarga. Una tubería más larga, un diámetro más pequeño y un caudal más alto aumentarán significativamente la pérdida por fricción.

• Pérdidas Menores: La resistencia añadida por codos, curvas, válvulas y accesorios dentro del sistema de tuberías.

Es una práctica estándar de ingeniería añadir un margen de seguridad del 5 al 10 por ciento a la ADT calculada para tener en cuenta fricciones inesperadas o futuras incrustaciones dentro de las tuberías.

Determinación del Caudal Requerido

Los ingenieros de sitio deben evaluar el volumen requerido de extracción de agua. Esto requiere equilibrar dos escenarios distintos: lluvias monzónicas repentinas y la filtración lenta y continua de agua subterránea. Se debe calcular el flujo de entrada base de agua subterránea utilizando datos hidrogeológicos, y luego añadir la precipitación máxima esperada para la región geográfica específica. La bomba debe operar lo más cerca posible de su Punto de Máxima Eficiencia (BEP, por sus siglas en inglés), idealmente dentro del 30 por ciento. Operar demasiado fuera de este rango de eficiencia causa fuerzas mecánicas desequilibradas en el eje de la bomba, lo que acelera el desgaste de los cojinetes y la falla de los sellos.

Dimensionamiento Correcto de la Tubería de Descarga y Velocidad

Emparejar la manguera o tubería de descarga con la bomba es un paso crítico en el manejo de lodos. Si la tubería es demasiado grande, el agua se mueve demasiado lento y la arena pesada y la grava caerán de la suspensión. Estos sólidos sedimentados eventualmente taponarán la tubería y bloquearán el flujo por completo. Si la tubería es demasiado pequeña, las pérdidas por fricción se disparan, reduciendo la salida de la bomba y desperdiciando energía eléctrica.

Los ingenieros de sitio deben mantener velocidades de fluido específicas para mantener los materiales en movimiento. Para agua que transporta limo ligero, apunte a una velocidad de fluido entre 1.5 y 2.5 metros por segundo. Para bombeo de fluidos abrasivos más pesados que involucren lodos espesos y arena, se debe mantener una velocidad entre 2.0 y 3.0 metros por segundo para prevenir la deposición dentro de las líneas.

Mejores Prácticas para la Instalación y el Mantenimiento en Sitio

Incluso la bomba de desagüe pesada más robusta fallará si se instala incorrectamente. La instalación adecuada y el mantenimiento de rutina protegen el equipo y aseguran un drenaje confiable del pozo de cimentación.

Posicionamiento Correcto en el Pozo

Nunca deje caer una bomba sumergible directamente en lodo suelto y profundo. La bomba se hundirá, enterrando la carcasa del motor y restringiendo severamente el flujo de agua. En su lugar, suspenda la bomba ligeramente por encima del fondo del pozo usando una cadena o una cuerda resistente. Alternativamente, coloque la bomba sobre una plataforma sólida, como un gran bloque de concreto o dentro de una canasta de filtro de acero perforado. Esto permite que el agitador incorporado acceda al lodo sin permitir que toda la unidad se hunda en el sustrato. Adicionalmente, si el sistema utiliza interruptores de flotador automáticos, asegúrese de que el flotador de "apagado" esté posicionado de manera segura por encima del nivel de agua de funcionamiento continuo de la bomba para prevenir un funcionamiento en seco prolongado.

Reglas Estrictas de Gestión de Cables

La causa número uno de fallas eléctricas en las bombas sumergibles en obras de construcción son los cables de alimentación dañados. Los trabajadores del sitio frecuentemente cometen el error crítico de levantar o tirar de la bomba por su cable eléctrico. Esta acción rompe el sello impermeable en el punto de entrada del cable, permitiendo que el agua entre directamente en el estator eléctrico. Siempre levante y baje la bomba usando una cadena o cuerda de elevación dedicada, unida a la manija de elevación designada. Asegure el cable de alimentación de manera segura, lejos del tráfico de maquinaria pesada, para evitar aplastamientos y cortes.

Comprobaciones Diarias de Rutina

Los trabajadores del sitio deben realizar inspecciones breves y diarias para garantizar la operación continua.

• Verifique la rotación correcta: Al usar energía trifásica, un cableado incorrecto hará que el impulsor gire en sentido contrario. La bomba seguirá moviendo agua, pero a una fracción de su capacidad prevista, y el par inverso puede aflojar los componentes internos. Verifique que la reacción inicial al arranque confirme la dirección de rotación correcta.

• Inspeccione las líneas de descarga: Recorra diariamente la longitud de la manguera de descarga. Busque torceduras, curvas pronunciadas o fugas que reduzcan la eficiencia del sistema.

• Monitoree el amperaje: Mida periódicamente el consumo de amperios. Un pico repentino en la corriente eléctrica indica que el impulsor está rozando, los cojinetes están fallando o la bomba está intentando superar una obstrucción severa.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre una bomba de desagüe estándar y una bomba para lodos?

Una bomba de desagüe estándar está diseñada para mover agua relativamente clara con sólidos suspendidos mínimos. Una bomba para lodos está diseñada específicamente para el bombeo de fluidos abrasivos. Las bombas para lodos cuentan con paredes de carcasa más gruesas, piezas de desgaste de alto contenido de cromo y agitadores incorporados diseñados para mover altas concentraciones de arena pesada, lodo y grava sin sufrir una degradación interna rápida.

¿Cuánta reserva de altura (head) debo considerar en mis cálculos de dimensionamiento?

Los ingenieros suelen agregar un margen del 5 al 10 por ciento a sus cálculos de Altura Dinámica Total (TDH). Esta reserva tiene en cuenta las incertidumbres normales de cálculo, las variaciones en los niveles estáticos del agua y el aumento gradual de la fricción en la tubería causado por el desgaste interno y la incrustación durante la duración del proyecto. Si el diseño del pozo requiere una ruta de descarga compleja con múltiples curvas pronunciadas, acérquese más a un margen del 15 por ciento.

¿Puede una bomba sumergible de desagüe funcionar en seco?

Funcionar en seco es altamente perjudicial para las bombas sumergibles estándar, ya que dependen del líquido bombeado para el enfriamiento del motor. Sin embargo, los modelos de construcción de servicio pesado a menudo cuentan con camisas de enfriamiento especializadas o alojamientos de motor llenos de aceite que toleran el funcionamiento temporal en seco o "ronquido". A pesar de estas características, siempre debe utilizar interruptores de flotador para apagar la bomba antes de que el nivel del agua descienda por debajo del nivel de funcionamiento continuo recomendado por el fabricante.

Protegiendo el Cronograma de Su Proyecto con el Equipo Correcto

Elegir la bomba sumergible de desagüe correcta para la construcción asegura su cronograma y su presupuesto. Al calcular correctamente su Altura Dinámica Total, haciendo coincidir sus requisitos de flujo con la velocidad de tubería correcta y seleccionando una unidad fortificada con componentes de alto cromo y agitadores, usted elimina efectivamente los riesgos asociados con el drenaje de pozos de cimentación. Invertir en el equipo de servicio pesado adecuado protege su proyecto de construcción multimillonario de costosos daños por agua, condiciones de trabajo inseguras y retrasos operativos diarios.

No deje que el agua dicte el cronograma de su proyecto. Póngase en contacto con el equipo de ingeniería de Stream Pumps hoy mismo para dimensionar la bomba de desagüe de servicio pesado perfecta para su próximo sitio de excavación.
