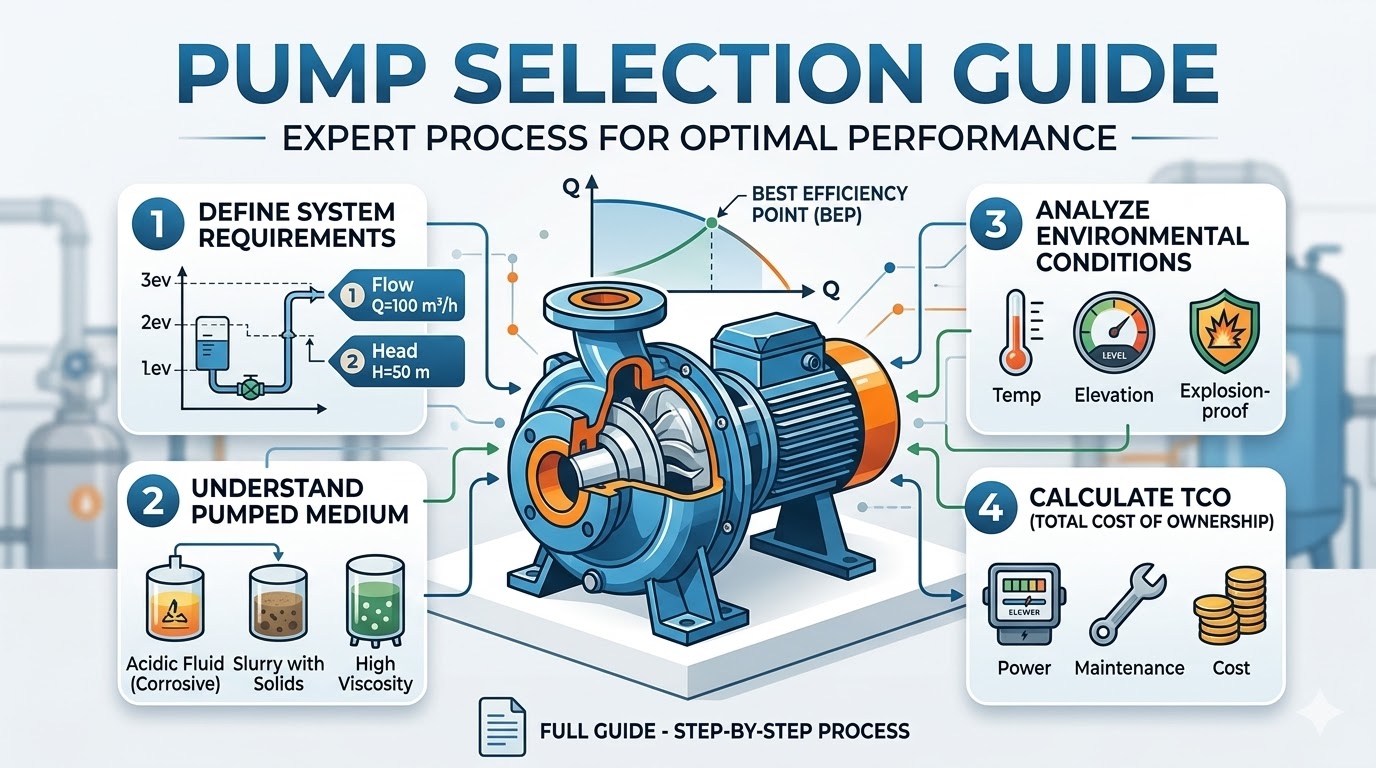

Introducción a la selección de bombas: Por qué la potencia no lo es todo.

Una idea errónea común entre los compradores de equipos industriales es que seleccionar una bomba con un motor de mayor potencia garantiza automáticamente un rendimiento superior del sistema. Esta suposición frecuentemente conduce a una selección de tamaño incorrecta, un consumo excesivo de energía y una falla prematura del equipo. La potencia simplemente indica la cantidad de energía eléctrica que consume el motor. No determina cuán efectivamente esa energía se traduce en el movimiento específico de fluido que requiere su instalación.

Los principios físicos fundamentales de las bombas centrífugas dictan una estricta relación inversa entre la carga, que es la altura vertical que se eleva el fluido, y el caudal, que es el volumen de fluido movido. Aumentar la elevación vertical disminuye naturalmente el volumen de fluido que la bomba puede entregar a un nivel de potencia constante. Comprender este equilibrio preciso es crítico para los gerentes y operadores de instalaciones.

Alinear correctamente las especificaciones de la bomba con los requisitos únicos de su sistema proporciona beneficios sustanciales a largo plazo. Ahorra cantidades significativas de energía eléctrica, reduce el desgaste mecánico de los componentes internos y reduce sustancialmente los costos totales del ciclo de vida. Esta guía integral detalla los parámetros técnicos necesarios para una selección precisa de la bomba y explica los riesgos mecánicos asociados con una selección de tamaño incorrecta.

Definición de los Parámetros Centrales de Bombeo

Para dimensionar correctamente una bomba, primero debe establecer la dinámica de fluidos específica de su aplicación. Dos métricas principales definen esta dinámica.

¿Qué es la Carga de una Bomba?

La carga de la bomba, formalmente conocida como Carga Dinámica Total (TDH, por sus siglas en inglés), es la cantidad total de energía mecánica que una bomba requiere para mover un líquido desde un punto de inicio hasta un destino final. La TDH se mide típicamente en pies o metros y consta de dos componentes principales: elevación vertical y pérdida por fricción.

La elevación vertical, o carga estática, es la distancia vertical física que el fluido debe viajar contra la gravedad. La pérdida por fricción representa la resistencia creada por el sistema físico. A medida que el fluido viaja a través de las tuberías, se frota contra las paredes internas de la tubería, generando fricción. Cada codo, válvula y accesorio introduce una resistencia adicional que la bomba debe superar.

¿Qué es el Caudal?

El caudal mide el volumen específico de líquido movido durante un período definido. Las unidades de medida estándar en el sector industrial incluyen galones por minuto (GPM) o metros cúbicos por hora (m³/h). El caudal necesario depende completamente de sus objetivos operativos, como la capacidad de refrigeración requerida para un proceso de fabricación o el volumen diario de riego agrícola necesario.

Para visualizar la relación entre carga y caudal, considere la mecánica de una manguera de jardín estándar. Si deja la boquilla completamente desobstruida, un gran volumen de agua fluye a una corta distancia. Esto representa un caudal alto y una carga baja. Si coloca un pulgar sobre la abertura para restringir la salida, el volumen total de agua disminuye, pero el agua se rocía a una distancia mucho mayor. Esto representa un caudal bajo y una carga alta. La presión total de la fuente de agua permanece constante, pero las características de salida cambian según la resistencia del sistema.

La Curva de Rendimiento: La Huella Digital de una Bomba

Los fabricantes documentan las capacidades exactas de cada bomba centrífuga utilizando una representación gráfica conocida como curva de rendimiento de la bomba.

La Visualización del Rendimiento

En una curva de rendimiento estándar, el caudal se traza a lo largo del eje horizontal X, mientras que la carga dinámica total se traza en el eje vertical Y. La curva resultante típicamente tiene una pendiente descendente de izquierda a derecha. Esta trayectoria descendente ilustra claramente la relación inversa entre las dos variables.

La Carga de Cierre

El punto más alto en el eje Y ocurre cuando el caudal es exactamente cero. Esta condición operativa específica se conoce como carga de cierre. En esta coordenada exacta, la bomba genera su presión máxima posible, pero el fluido no se mueve. La fuerza física de la gravedad o la resistencia del sistema cerrado contrarresta exactamente la energía mecánica proporcionada por el impulsor giratorio.

El Caudal Máximo

Por el contrario, el punto trazado más lejano en el eje X representa el límite de caudal máximo. Este punto teórico ocurre cuando el sistema tiene una resistencia absolutamente cero, es decir, carga cero. La bomba mueve el volumen de fluido más alto posible, pero carece de la energía restante para elevarlo verticalmente.

Consejo sobre Bombas de Flujo

Cada aplicación de bombeo industrial presenta variables ambientales y operativas únicas. Nuestro equipo técnico traza meticulosamente estas curvas de rendimiento para pedidos específicos de cada cliente. Esto garantiza que el equipo seleccionado se alinee perfectamente con las coordenadas de altura y caudal requeridas por el sitio antes de que comience la instalación.

Por qué es peligroso equivocarse en el equilibrio

Seleccionar una bomba que no coincida con la curva de su sistema obliga al equipo a operar de manera ineficiente. Operar demasiado lejos de los parámetros de diseño previstos introduce una tensión mecánica severa.

Escenario A: Alta altura y bajo caudal

Operar demasiado hacia el lado izquierdo de la curva de rendimiento significa que la bomba está funcionando contra una alta resistencia del sistema con un caudal severamente restringido. Esto hace que el fluido recircule internamente dentro de la carcasa de la bomba en lugar de descargarse correctamente.

El riesgo principal en este escenario es el bloqueo. Debido a que el líquido atrapado no sale del sistema, se calienta rápidamente debido a la fricción constante del impulsor giratorio. Este sobrecalentamiento daña los sellos mecánicos, compromete la lubricación de los cojinetes y puede eventualmente hacer que el fluido interno hierva. Además, el bajo caudal crea una dinámica de agua inestable que provoca fuertes vibraciones, conocidas como empuje radial, que desvían el eje de la bomba y destruyen los anillos de desgaste internos.

Escenario B: Baja altura y alto caudal

Operar demasiado hacia el lado derecho de la curva de rendimiento introduce un conjunto completamente diferente de fallas mecánicas. Cuando una bomba opera con muy poca resistencia del sistema, intenta mover un volumen masivo de agua.

Este rápido movimiento del fluido obliga al motor a consumir un exceso de corriente eléctrica, lo que conduce directamente a una sobrecarga del motor y a un posible fallo eléctrico. Además, a caudales extremadamente altos, la Altura Neta Positiva de Succión requerida (NPSHr) por el equipo aumenta exponencialmente. Si la NPSHr excede la presión disponible en su sistema, la bomba experimentará cavitación. La cavitación es un fenómeno altamente destructivo donde los cambios rápidos de presión hacen que se formen burbujas de vapor que colapsan violentamente contra el impulsor metálico. Esto provoca una rápida erosión del material, una severa vibración estructural y una pérdida inmediata de eficiencia.

El Punto de Máxima Eficiencia (BEP)

El objetivo principal de la selección de bombas industriales es operar lo más cerca posible del Punto de Máxima Eficiencia (BEP). El BEP es la coordenada específica en la curva de rendimiento donde la bomba transfiere la energía mecánica al fluido de manera más efectiva. Operar en el BEP minimiza la vibración, el empuje radial y el desgaste de los componentes. El Hydraulic Institute aconseja que, para operaciones continuas estándar, las bombas deben funcionar dentro de una Región de Operación Preferida (POR) definida como el 70% al 120% del BEP.

Cómo calcular sus necesidades paso a paso

La selección precisa de una bomba requiere cálculos matemáticos precisos sobre su instalación. Siga estos pasos estandarizados para establecer sus requisitos específicos.

Paso 1: Medir la distancia vertical

Calcule el cambio de elevación exacto desde la superficie de la fuente del fluido hasta el punto más alto de descarga del fluido. Si está extrayendo de un tanque donde el nivel del líquido fluctúa, mida siempre desde el nivel potencial más bajo del fluido. Esto garantiza que tenga en cuenta la elevación vertical máxima necesaria que experimentará su bomba.

Paso 2: Calcular la pérdida por fricción en la tubería

El movimiento del fluido genera inherentemente fricción contra las paredes internas de la infraestructura de tuberías. Debe calcular esta pérdida de energía oculta determinando la longitud lineal total de la tubería, el diámetro interno de la tubería, el material de la tubería y el caudal operativo. También debe contar el número específico de codos, conexiones y válvulas de compuerta en el sistema. Las tablas de ingeniería y las calculadoras de pérdida por fricción utilizan estos datos para proporcionar la pérdida de carga específica equivalente, generalmente medida en pies o metros.

Paso 3: Determinar el volumen requerido

Defina claramente su objetivo operativo. Determine exactamente cuánto fluido debe reubicarse dentro de un período de tiempo específico para que su instalación funcione de manera óptima. Exprese este requisito firme en GPM o m³/h para establecer la coordenada horizontal necesaria para el eje X de la curva de rendimiento.

Paso 4: Consulte el catálogo de Stream Pumps

Sume su distancia vertical a la pérdida por fricción calculada. La suma resultante es su Carga Dinámica Total. Cruce este valor de CDT con su caudal requerido en las curvas de rendimiento publicadas en el catálogo de Stream Pumps. El modelo de bomba correcto presentará un Punto de Máxima Eficiencia que se alinee estrechamente con sus coordenadas calculadas.

Aplicaciones Específicas de la Industria

Diferentes sectores industriales requieren características de rendimiento de bomba muy distintas. Examinar casos de uso específicos resalta la importancia de hacer coincidir la curva de la bomba con la aplicación.

Agricultura y Riego

Las operaciones agrícolas a menudo exigen configuraciones muy específicas según la metodología de riego elegida. El riego por inundación requiere mover grandes volúmenes de agua en terrenos relativamente planos, lo que necesita equipos optimizados para caudal máximo y baja carga. Por el contrario, operar una red compleja de aspersores presurizados de alto alcance requiere una presión sustancial para impulsar el agua a través de boquillas pequeñas a largas distancias. Esta aplicación específica demanda una bomba optimizada para alta carga y caudal moderado.

Minería y Construcción

El desagüe de pozos de excavación profundos o de ejes de minas subterráneas presenta severos desafíos de elevación vertical. Estos entornos requieren bombas sumergibles especializadas de alta carga. El equipo debe ser capaz de superar una inmensa carga estática para transportar con éxito lodos y aguas subterráneas desde las profundidades hasta la infraestructura de superficie, priorizando a menudo las capacidades de elevación máxima sobre el volumen total de salida.

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia entre una curva de bomba y una curva del sistema?

Una curva de rendimiento de la bomba representa las capacidades físicas de la bomba en sí, según las pruebas y datos proporcionados por el fabricante. Muestra lo que la bomba puede hacer bajo varias presiones. Una curva del sistema representa los requisitos físicos reales de su red de tuberías específica. Muestra cuánta carga se requiere para mover el fluido a través de su instalación a diferentes caudales. El punto exacto donde la curva de la bomba se cruza con su curva del sistema es su punto de operación real.

¿Cómo afecta la gravedad específica del fluido a la carga dinámica total?

La gravedad específica es la relación entre la densidad de un líquido y la densidad del agua pura. Si bien la gravedad específica impacta directamente la cantidad de potencia requerida para mover el fluido, no cambia la altura física a la que la bomba puede elevar el fluido. Una bomba centrífuga elevará un líquido pesado a la misma altura física que el agua, pero el motor consumirá significativamente más energía para lograr esa elevación.

¿Puede un variador de frecuencia (VFD) ayudar a gestionar el rendimiento de la bomba?

Sí, utilizar un variador de frecuencia permite a los operadores ajustar la frecuencia eléctrica suministrada al motor, lo que cambia la velocidad de rotación del impulsor. Ajustar la velocidad crea efectivamente una nueva curva de rendimiento. Esto permite a las instalaciones mantener una operación adecuada cerca del Punto de Máxima Eficiencia incluso cuando las demandas del sistema fluctúan a lo largo del día.

Asegurando la Solución Industrial Correcta

Las operaciones industriales exitosas reconocen que adquirir una bomba no es simplemente conseguir el motor más grande disponible; requiere asegurar una solución de ingeniería altamente específica. Hacer coincidir con precisión los requisitos únicos del sistema de su instalación con la curva de rendimiento correcta previene fallos catastróficos del equipo, elimina el desperdicio de electricidad y garantiza un rendimiento confiable y continuo.

¿No está seguro de qué modelo se adapta a su sitio? Contacte a los ingenieros técnicos de Stream Pumps para un mapeo de rendimiento gratuito y un presupuesto.
