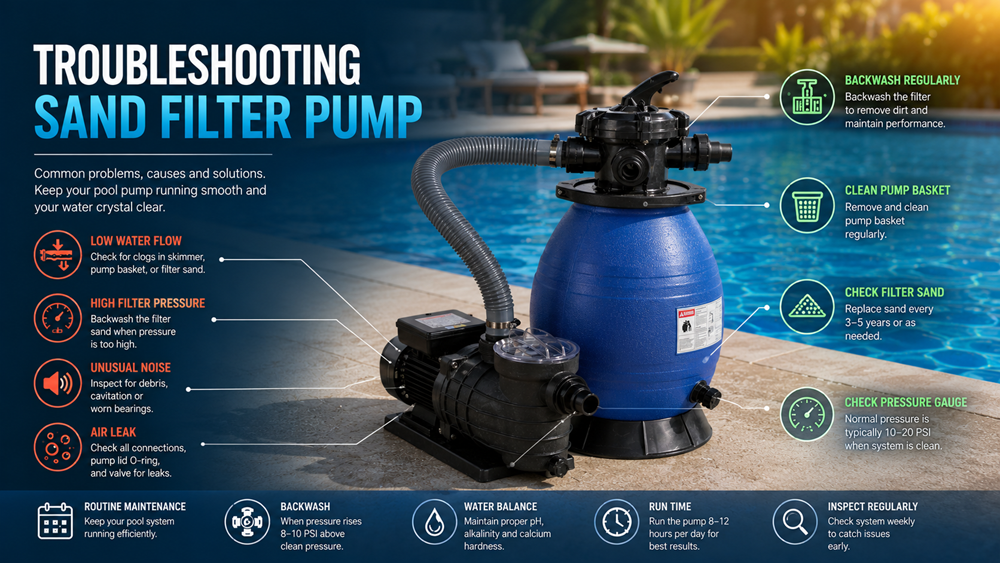

Solución de problemas en bombas de filtro de arena comerciales: Guía de mantenimiento

Las tres razones más comunes por las que una bomba de filtro de arena comercial pierde caudal son: medio filtrante obstruido, laterales internos rotos y fugas de aire en el lado de succión. Cada problema tiene un síntoma distinto y una vía de reparación clara: identificar cuál está enfrentando a tiempo puede evitar costosas paradas del sistema.

Incluso los sistemas de tratamiento de agua más robustos requieren atención periódica. Las bombas de filtro de arena operan bajo presión sostenida, manejando cargas continuas de desechos en entornos comerciales e industriales exigentes. Con el tiempo, el desgaste mecánico y la acumulación de filtración crean condiciones que degradan el rendimiento, a menudo gradualmente, antes de que los operadores noten un problema.

La dificultad radica en que la reducción del caudal, las anomalías de presión y la contaminación por aire pueden deberse a causas raíz muy diferentes. Diagnosticar mal el síntoma desperdicia tiempo, retrasa las reparaciones y corre el riesgo de dañar aún más el equipo aguas abajo. Esta guía, preparada por el equipo de ingeniería de Stream Pumps, explica las tres fallas mecánicas más comunes en las bombas de filtro de arena comerciales, cómo identificar cada una y la acción correctiva adecuada para cada escenario.

Síntoma 1: Lecturas altas del manómetro y caudal reducido

Este es el problema más reportado en los sistemas de filtración de arena comerciales y, afortunadamente, a menudo es el más sencillo de resolver.

A medida que un filtro de arena funciona, atrapa partículas suspendidas dentro del medio filtrante. Con el tiempo, esos desechos acumulados crean resistencia. La bomba debe trabajar más para empujar el agua a través del lecho, lo que provoca que la presión dentro del tanque del filtro aumente mientras que el caudal que regresa al sistema disminuye. La mayoría de los sistemas comerciales están configurados para activar un ciclo de retrolavado cuando la presión aumenta de 8 a 10 PSI por encima de la lectura de referencia limpia.

La solución estándar: Retrolavado y enjuague

Un ciclo de retrolavado ejecutado correctamente invierte el flujo a través del filtro, desalojando y eliminando los desechos atrapados hacia el desagüe. Seguir el retrolavado con un ciclo de enjuague reasienta el lecho de arena antes de devolver el sistema al servicio. En la mayoría de los casos, esto restaura la presión y el caudal a niveles operativos normales en cuestión de minutos.

Cuando el retrolavado no es suficiente

Si la presión permanece elevada después de una secuencia completa de retrolavado y enjuague, el problema ya no es la incrustación superficial. Los depósitos de agua dura, los aceites o los contaminantes biológicos pueden hacer que los granos de arena se calcifiquen y se aglomeren, una condición comúnmente conocida como canalización o calcificación. En este estado, el agua encuentra caminos de menor resistencia a través del medio en lugar de filtrarse uniformemente por todo el lecho.

El único remedio efectivo en esta etapa es el reemplazo completo de la arena. Stream Pumps recomienda programar el reemplazo completo del medio cada tres a cinco años bajo cargas operativas normales, con inspecciones más frecuentes en instalaciones con alto contenido mineral o agua de origen muy contaminada.

Síntoma 2: Arena que regresa al sistema de agua

La aparición de arena en el agua que regresa a la piscina, tanque o sistema de distribución no es un problema de calidad del agua, sino una falla mecánica que requiere atención inmediata.

La arena de filtración se retiene dentro del tanque mediante un conjunto de laterales (también llamado conjunto lateral o colector de drenaje inferior) ubicado en la base del recipiente del filtro. Estos componentes están equipados con ranuras finas o perforaciones que permiten el paso del agua filtrada mientras bloquean las partículas de arena. Un tubo vertical central conecta el conjunto lateral a la válvula multipuerto en la parte superior del tanque.

El culpable: Laterales rotos o un tubo vertical agrietado

La arena que regresa al sistema casi siempre indica que uno o más laterales se han agrietado o roto, o que el propio tubo vertical ha desarrollado una fractura. Ambas fallas crean un paso no deseado a través del cual la arena evita por completo el conjunto de filtración y reingresa al suministro de agua.

El proceso de reparación

No hay atajos aquí. El tanque debe vaciarse completamente de arena antes de poder acceder y reemplazar el conjunto lateral o el tubo vertical. Esto requiere mucha mano de obra, pero es necesario: un drenaje parcial no proporcionará un acceso adecuado, e intentar trabajar alrededor de la arena corre el riesgo de dejar fragmentos de plástico roto en el sistema.

Stream Pumps diseña sus componentes internos de filtro utilizando componentes de PVC y ABS de alta resistencia, elegidos específicamente por su resistencia al agrietamiento por impacto y la degradación química. Las instalaciones que han experimentado fallas laterales repetidas pueden estar utilizando componentes fabricados con tolerancias más bajas: una actualización a componentes de mayor calidad durante la reparación puede extender significativamente el intervalo de servicio.

Una vez que se instalan los componentes de reemplazo y se vuelve a llenar el tanque con medio filtrante nuevo, confirme que no regrese arena residual al sistema antes de volver a la operación completa.

Síntoma 3: La bomba pierde cebado o hay burbujas de aire en el sistema

Las bombas están diseñadas para mover agua. Cuando el aire entra al sistema, la bomba pierde su cebado hidráulico: el sello de fluido que le permite generar succión y mantener la presión. Una bomba que funciona con aire arrastrado cavitará, se sobrecalentará y se desgastará prematuramente. Si no se soluciona, la ingestión de aire puede dañar los sellos mecánicos y los componentes del impulsor en un período operativo relativamente corto.

El culpable: Una fuga de aire en el lado de succión

Las burbujas de aire en las líneas de retorno, o una bomba que pierde cebado repetidamente, casi siempre apuntan a una fuga de aire en el lado de succión del sistema, entre la fuente de agua y la entrada de la bomba. A diferencia de una fuga en el lado de presión, que resultaría en una pérdida visible de agua, una fuga de aire en el lado de succión aspira aire hacia adentro en lugar de empujar agua hacia afuera, lo que dificulta su detección visual.

Dónde inspeccionar primero

Comience con la junta tórica de la tapa de la bomba. Esta es la fuente más común de ingestión de aire en el lado de succión en los sistemas de filtro de arena comerciales. La junta tórica puede secarse, deformarse o desarrollar pequeñas grietas con el tiempo, particularmente en instalaciones donde la tapa de la bomba se retira con frecuencia para mantenimiento. Retire la tapa, inspeccione cuidadosamente la junta tórica, lubríquela con el lubricante a base de silicona adecuado y vuelva a colocarla firmemente.

Si el sello de la tapa de la bomba está intacto, proceda a:

• Válvulas del lado de succión: Verifique las válvulas de compuerta y de bola en la línea de entrada para detectar sellos de válvula desgastados o empaquetaduras sueltas

• Uniones de tubería: Inspeccione los accesorios de unión para detectar grietas capilares o conexiones roscadas sueltas

• Accesorios de la tubería de succión: Cualquier junta entre la fuente de agua y la entrada de la bomba es un punto potencial de entrada de aire

Un método de diagnóstico práctico es aplicar una solución jabonosa en los puntos de fuga sospechosos mientras el sistema está funcionando bajo presión normal. La ingestión de aire hará que la solución burbujee en la ubicación exacta de la rotura.

Cuando el mantenimiento rutinario ya no es suficiente

Los tres modos de falla descritos anteriormente son comunes, bien comprendidos y corregibles mediante procedimientos de mantenimiento estándar. Sin embargo, si una bomba está experimentando estos síntomas con una frecuencia creciente, o si las reparaciones ya no restauran el rendimiento a niveles operativos aceptables, el problema subyacente puede ser la propia bomba.

Las bombas de filtro de arena comerciales tienen una vida útil definida. La alta frecuencia de ciclo, la operación constante fuera de los rangos de presión de diseño, o estar subdimensionada para la demanda de volumen de agua actual de una instalación pueden acelerar el desgaste más allá del punto en que el mantenimiento proporciona un retorno confiable.

Si su bomba actual se acerca al final de su vida útil, o si las fallas se repiten a pesar de las acciones correctivas, el equipo de ingeniería de ventas de Stream Pumps puede ayudar con una evaluación de reemplazo. Los ingenieros de ventas de Stream Pumps aplican un proceso de selección estructurado, revisando la presión operativa actual, la frecuencia de fallas, las dimensiones de las tuberías y los requisitos de flujo, para garantizar que cualquier unidad de reemplazo recomendada esté correctamente adaptada a las demandas específicas de su instalación.

Póngase en contacto con el equipo de Stream Pumps para analizar el rendimiento de su sistema y explorar si una actualización es el siguiente paso correcto.

Preguntas frecuentes

¿Con qué frecuencia se debe retrolavar un filtro de arena comercial?
La frecuencia del retrolavado depende de la calidad del agua y la carga de uso, pero la mayoría de los sistemas comerciales requieren retrolavado cuando la presión del filtro aumenta de 8 a 10 PSI por encima de la línea de base limpia, o en un intervalo programado (comúnmente semanal o quincenal). Los entornos de alta carga pueden requerir ciclos más frecuentes.

¿Cómo sé si es necesario reemplazar la arena de mi filtro?
Si el retrolavado ya no restaura la presión y el caudal normales, o si el lecho de arena ha estado en servicio durante más de tres a cinco años en condiciones operativas estándar, se debe evaluar un reemplazo completo del medio. La arena calcificada o canalizada no se puede restaurar solo con el retrolavado.

¿Se puede reparar un lateral roto o necesita reemplazo completo?
Los laterales rotos deben reemplazarse, no repararse. Parchear componentes de plástico dentro de un sistema de filtración presurizado no es una solución confiable a largo plazo, y las fallas parciales a menudo indican que otros laterales en el conjunto están igualmente degradados. Se recomienda el reemplazo completo del conjunto lateral.

¿Qué causa que una bomba comercial pierda cebado repetidamente?
La pérdida recurrente de cebado casi siempre apunta a una fuga de aire persistente en el lado de succión. Las fuentes comunes incluyen una junta tórica de la tapa de la bomba desgastada o mal colocada, uniones de tubería agrietadas o accesorios de succión sueltos. Identificar y sellar el punto de entrada específico es necesario para resolver el problema de forma permanente.

¿Cuándo se debe reemplazar una bomba de filtro de arena comercial en lugar de repararla?
Considere el reemplazo cuando los costos de reparación se acerquen al 50% o más del costo de una unidad nueva, cuando la bomba esté subdimensionada para las demandas operativas actuales, o cuando los mismos modos de falla se repitan en intervalos cortos a pesar del mantenimiento correctivo. Un ingeniero de ventas de Stream Pumps puede evaluar si la reparación o el reemplazo proporcionan el mejor valor a largo plazo para su instalación.
