Al examinar las bombas verticales industriales, el foco de atención suele recaer en los potentes motores que las impulsan o en los impulsores altamente diseñados que mueven el fluido. Estos componentes son muy visibles y fáciles de entender. Generan la fuerza y ejecutan el movimiento físico necesario para transferir miles de galones de agua, productos químicos o lodos cada minuto.

Sin embargo, oculto en lo profundo de la carcasa de una bomba turbina vertical se encuentra un componente que rara vez recibe el crédito que merece. Sin esta pieza vital, la enorme potencia generada por el motor destrozaría rápidamente todo el sistema. Este protector oculto es el cojinete guía.

Una bomba es una máquina finamente ajustada que depende de una alineación y estabilidad perfectas para funcionar durante largos períodos. A medida que el mantenimiento de bombas industriales se centra cada vez más en prevenir fallos catastróficos antes de que ocurran, es absolutamente esencial comprender los mecanismos internos que mantienen una bomba funcionando sin problemas.

Este artículo explorará qué son los cojinetes guía, cómo funcionan y por qué son absolutamente críticos para la longevidad de la bomba. También revisaremos los diferentes tipos de sistemas de lubricación, los materiales comunes utilizados en su construcción y cómo los ingenieros de mantenimiento pueden detectar las señales de advertencia tempranas de fallo del cojinete.

¿Qué es un cojinete guía en una bomba industrial?

Para comprender la función de un cojinete guía, primero debe observar la realidad física de las bombas verticales de eje largo y las bombas turbina de pozo profundo. Estas enormes máquinas industriales presentan un diseño único: el motor se asienta de forma segura en la parte superior del conjunto, muy por encima del nivel del fluido, mientras que los elementos de bombeo (los impulsores) están sumergidos en lo profundo.

Conectando el motor en la superficie con los impulsores en el fondo hay un eje de transmisión muy largo. Dependiendo de la aplicación, este eje puede extenderse decenas o incluso cientos de pies hacia abajo.

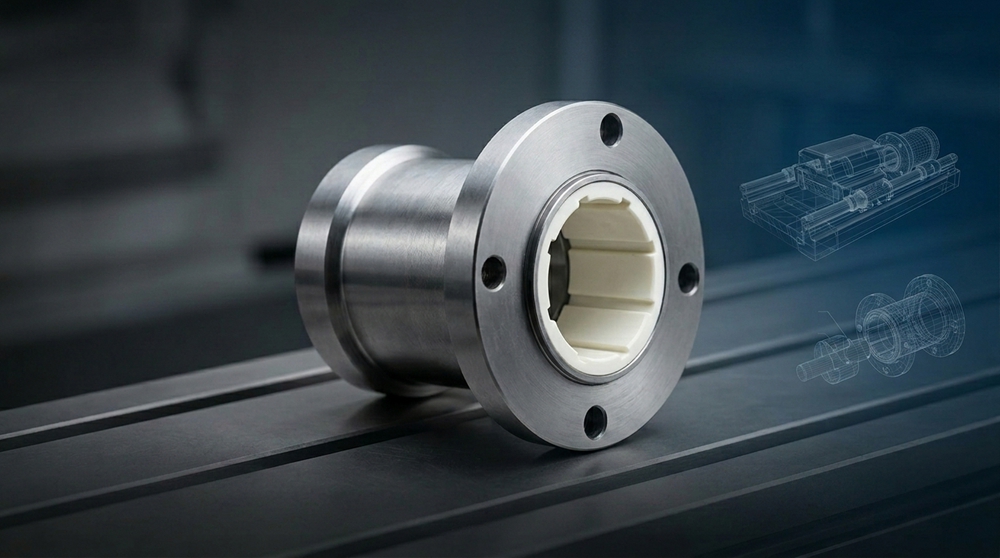

Un cojinete guía, a menudo denominado cojinete de línea de eje, es un mecanismo de soporte radial especializado. Está diseñado para rodear este largo eje de transmisión a intervalos calculados y regulares a lo largo de toda su longitud. En lugar de soportar el peso del eje (que es el trabajo del cojinete de empuje en la parte superior), el cojinete guía restringe el movimiento lateral.

Al abrazar el eje en estos intervalos cruciales, el cojinete guía actúa como una mano estabilizadora. Mantiene el eje giratorio perfectamente a plomo y centrado dentro de la tubería de columna exterior estacionaria, asegurando una transmisión de potencia suave desde el motor de superficie hasta los impulsores sumergidos.

La física del bombeo: por qué los cojinetes guía son absolutamente críticos

Operar una bomba turbina vertical implica una tremenda energía cinética. El eje central gira a altas velocidades, a menudo superando las 1.500 a 3.000 revoluciones por minuto. Para entender lo que le sucede a un eje largo que gira rápidamente sin un soporte adecuado, piense en un látigo largo. Si gira una varilla corta y rígida, se mantiene recta. Pero si intenta girar un látigo largo y flexible desde un extremo, el medio se combará hacia afuera, agitándose violentamente.

Este mismo fenómeno físico se aplica a los ejes de bombas industriales. Los cojinetes guía mitigan estas fuerzas físicas extremas de tres maneras principales:

Prevención de la deflexión del eje (latiigazo)

Sin el soporte de los cojinetes de línea de eje, la rotación de alta velocidad hace que el largo eje metálico se doble, se combe y se agite hacia afuera debido a la fuerza centrífuga. Esta deflexión del eje crea una violenta vibración de la bomba que puede romper rápidamente los acoplamientos, romper el eje o destruir la carcasa circundante. Los cojinetes mantienen el eje apretado, dividiendo su longitud en secciones más cortas y perfectamente estables que no pueden combarse hacia afuera.

Mantenimiento de una alineación precisa

Los espacios libres dentro de una bomba de alta eficiencia son increíblemente ajustados. Los impulsores giratorios se encuentran a solo fracciones de pulgada de las cubetas estacionarias de la bomba. El cojinete guía mantiene el eje perfectamente centrado, asegurando que no haya absolutamente ningún contacto metal con metal entre los componentes giratorios y estacionarios. Si se permitiera que el eje se desviara aunque sea ligeramente del centro, el impulsor rozaría contra la carcasa, causando daños mecánicos inmediatos y graves.

Absorción de cargas radiales

Al bombear fluidos, la presión del agua se acumula de manera desigual dentro de la carcasa, creando fuertes fuerzas laterales conocidas como cargas radiales. Estas cargas empujan contra los impulsores y el eje. Los cojinetes guía absorben estas fuerzas laterales, distribuyendo la tensión de manera uniforme y protegiendo los cojinetes de empuje principales en el motor de asumir cargas laterales dañinas.

Comprensión de la lubricación: lubricada con agua vs. lubricada con aceite

Debido a que el cojinete guía está en contacto directo con un eje que gira a altas velocidades, genera fricción. Para evitar que el cojinete y el eje se derritan o se desgasten, requieren lubricación constante. Las bombas verticales generalmente utilizan uno de dos métodos principales de lubricación, dependiendo completamente del tipo de fluido que se está moviendo.

Lubricada con agua (eje de línea abierto)

En un sistema de cojinetes lubricados con agua, la bomba utiliza el mismo fluido que está bombeando para enfriar y lubricar los cojinetes. El eje y los cojinetes están "abiertos" al agua que fluye hacia arriba a través de la tubería de columna.

Este método es altamente ecológico porque no hay riesgo de que el aceite o la grasa se filtren en el suministro de agua. Es la opción estándar para pozos de agua potable, suministros de agua municipales y aplicaciones de torres de enfriamiento limpias. Sin embargo, debido a que depende del fluido bombeado, el agua debe estar relativamente limpia y libre de partículas abrasivas que podrían desgastar las superficies del cojinete.

Lubricada con aceite (eje de línea cerrado)

Cuando una bomba tiene la tarea de mover fluidos abrasivos, como agua de pozo con mucha arena, escorrentía agrícola o lodos industriales, la lubricación con agua ya no es viable. La arena en el agua destruiría rápidamente los cojinetes.

Para resolver esto, los ingenieros utilizan un diseño de eje de línea cerrado. El eje de transmisión y los cojinetes guía están alojados dentro de un tubo interior protector. Este tubo interior aísla los componentes giratorios del fluido bombeado abrasivo del exterior. Luego, el tubo se llena con un goteo continuo de aceite o se empaca con grasa, proporcionando una lubricación limpia y confiable a los cojinetes independientemente de lo sucio que esté el fluido principal.

Materiales comunes utilizados para los cojinetes guía

El entorno operativo dicta la construcción del material de un cojinete de línea de eje. Los fabricantes seleccionan los materiales en función del método de lubricación, la abrasividad del fluido y las temperaturas de funcionamiento.

• Caucho: El caucho es la opción más común para aplicaciones de agua limpia lubricadas con agua. Es naturalmente resbaladizo cuando está mojado, altamente rentable y posee excelentes cualidades de absorción de impactos. Los cojinetes de caucho estriados hacen un trabajo fantástico amortiguando la vibración de la bomba y manteniendo el eje funcionando silenciosamente.

• Bronce: El bronce es una aleación metálica resistente y altamente duradera. Es el material de referencia para sistemas lubricados con aceite. Los cojinetes de bronce pueden soportar ciclos de trabajo pesados y altas cargas laterales, lo que los hace ideales para pozos agrícolas profundos y aplicaciones industriales pesadas donde el eje está cerrado y constantemente bañado en aceite limpio.

• Plásticos de ingeniería avanzados: Materiales como el PTFE (Teflón) y compuestos patentados como Thordon ofrecen una resistencia al desgaste superior y coeficientes de fricción increíblemente bajos. Estos plásticos avanzados se utilizan a menudo en aplicaciones especializadas porque pueden manejar arranques en seco (funcionar durante unos segundos antes de que el agua los alcance) y ofrecen una excelente resistencia a productos químicos agresivos o entornos ligeramente abrasivos.

Señales de advertencia de un cojinete guía defectuoso

Para los ingenieros de mantenimiento y operadores de bombas, detectar a tiempo un cojinete guía defectuoso es la diferencia entre una reparación de rutina y un fallo catastrófico del sistema. Debido a que estos componentes están ocultos en lo profundo de la columna de la bomba, debe confiar en los síntomas externos para diagnosticar el desgaste interno.

Esté atento a estas tres señales de advertencia principales:

1. Vibración excesiva de la bomba: Este es casi siempre el primer indicador. A medida que el cojinete se desgasta, el espacio libre interno se abre, permitiendo que el eje se sacuda de un lado a otro. Si coloca una herramienta de análisis de vibraciones en la cabeza de la bomba y nota un aumento repentino en la velocidad horizontal, es probable que un cojinete de línea de eje esté fallando.

2. Ruidos fuertes de rechinido o traqueteo: Una bomba turbina vertical saludable produce un zumbido suave y constante. Si comienza a escuchar traqueteos metálicos, golpes rítmicos o ruidos ásperos de rechinido que resuenan a través de la tubería de columna, es probable que el eje se esté desviando y haciendo contacto con las carcasas del cojinete o la propia carcasa.

3. Disminución de la eficiencia y aumento del consumo de energía: A medida que el cojinete falla y el eje comienza a tambalearse, el motor tiene que trabajar significativamente más para mantener el sistema girando. Si su consumo de amperaje aumenta inesperadamente mientras su caudal o presión de descarga disminuye, la fricción interna causada por un cojinete defectuoso podría ser la culpable.

Asegure la longevidad de su bomba con un diseño adecuado

Si bien pueden no ser la parte más glamorosa del sistema, los cojinetes guía son, sin duda, los héroes anónimos del bombeo industrial. Al prevenir la deflexión violenta del eje, mantener una alineación precisa y absorber cargas radiales severas, estos simples mecanismos de soporte evitan que las bombas verticales se destruyan desde adentro hacia afuera.

Elegir el sistema de lubricación y el material del cojinete adecuados para su aplicación específica es fundamental para maximizar la vida útil de su equipo y mantener bajo control los costos de mantenimiento de bombas industriales.
