Gestionar un sistema de bombeo rara vez es sencillo cuando los fluidos contienen sólidos o materiales fibrosos desafiantes. Los gerentes de instalaciones y los ingenieros de aguas residuales se enfrentan con frecuencia a una realidad difícil: el fluido que se mueve rara vez es solo agua. A menudo es una mezcla compleja, abrasiva e impredecible de arena, subproductos industriales, toallitas sanitarias y desechos fibrosos. Cuando estos materiales problemáticos ingresan a un sistema equipado con el tipo incorrecto de bomba, los resultados son casi de inmediato disruptivos.

Elegir el diseño de impulsor incorrecto conduce inevitablemente a graves dolores de cabeza operativos. Las bombas se obstruyen, los caudales caen a cero y los motores se sobrecargan. El tiempo de inactividad posterior detiene los procesos por completo, lo que requiere que los equipos de mantenimiento realicen limpiezas manuales difíciles y, a menudo, peligrosas. Estos eventos de mantenimiento no programados aumentan los costos operativos y reducen drásticamente la vida útil de su equipo. Para cualquier instalación, las fallas repetidas de la bomba representan un drenaje masivo de recursos y presupuesto.

Para mitigar estos riesgos, los diseñadores de sistemas deben evaluar cuidadosamente la mecánica interna de sus bombas. Dos contendientes principales dominan el mercado de transferencia de fluidos: el impulsor centrífugo estándar y el impulsor vortex. Aunque pueden verse similares desde el exterior, su dinámica de fluidos interna es muy diferente. Cada diseño ofrece ventajas distintas y limitaciones específicas según la aplicación en cuestión.

Este artículo comparará sistemáticamente el impulsor centrífugo estándar y el impulsor vortex. Al comprender los principios mecánicos, las métricas de eficiencia y las aplicaciones ideales de ambos, puede tomar una decisión informada y basada en datos que maximice la confiabilidad del sistema y minimice el costoso tiempo de inactividad.

¿Cómo Funciona un Impulsor Centrífugo Estándar?

El impulsor centrífugo estándar es el caballo de batalla de la industria de transferencia de fluidos. Generalmente diseñado como una unidad cerrada o semiabierta, opera según un principio sencillo de transferencia directa de energía cinética.

A medida que el fluido entra en la bomba a través de la boquilla de succión, es aspirado directamente hacia el [ojo] (el centro) del impulsor giratorio. El impulsor cuenta con una serie de álabes curvos. Cuando el motor hace girar el eje, estos álabes atrapan físicamente el fluido entrante. La rápida rotación genera fuerza centrífuga, que empuja el fluido hacia afuera a lo largo de los álabes a alta velocidad. Luego, el fluido es expulsado hacia la carcasa de la voluta de la bomba, donde su alta velocidad se convierte en presión, impulsándolo hacia afuera a través de la tubería de descarga.

Alta Eficiencia

La principal ventaja de un impulsor centrífugo estándar es su excepcional eficiencia hidráulica. Debido a que los álabes hacen contacto físico directo con el fluido, son muy efectivos para convertir la energía mecánica del motor en flujo y presión de fluido. Las tolerancias entre los álabes del impulsor y la carcasa suelen ser muy ajustadas, lo que minimiza la recirculación interna y la pérdida de energía. Para los gerentes de instalaciones que buscan optimizar el consumo de energía, los impulsores estándar son muy atractivos porque requieren menos potencia para mover un volumen dado de fluido en comparación con otros diseños.

La Contrapartida: Susceptibilidad a la Obstrucción

Esta alta eficiencia conlleva una vulnerabilidad operativa significativa. Los espacios reducidos y los pasajes estrechos entre los álabes del impulsor crean puntos de estrangulamiento naturales. Al bombear fluidos que contienen sólidos, trapos o desechos fibrosos, estos materiales son aspirados directamente hacia los álabes. Los materiales fibrosos, como las toallitas desechables o los desechos agrícolas, tienden a enrollarse alrededor de los bordes de ataque de los álabes, un fenómeno comúnmente conocido como [enredo.] A medida que los desechos se acumulan, los pasajes estrechos se bloquean por completo. Esto transforma una máquina altamente eficiente en un rotor bloqueado, causando que la bomba falle y requiriendo intervención manual inmediata.

Aplicaciones Ideales

Debido a estas tolerancias precisas, los impulsores centrífugos estándar se utilizan mejor en entornos donde el fluido es predecible y limpio. Son la opción óptima para la transferencia de agua limpia, el aumento de la presión del agua municipal, la circulación de torres de enfriamiento, los sistemas HVAC y el riego agrícola con agua adecuadamente filtrada. Se destacan dondequiera que los sólidos suspendidos sean mínimos, pequeños y fácilmente manejables.

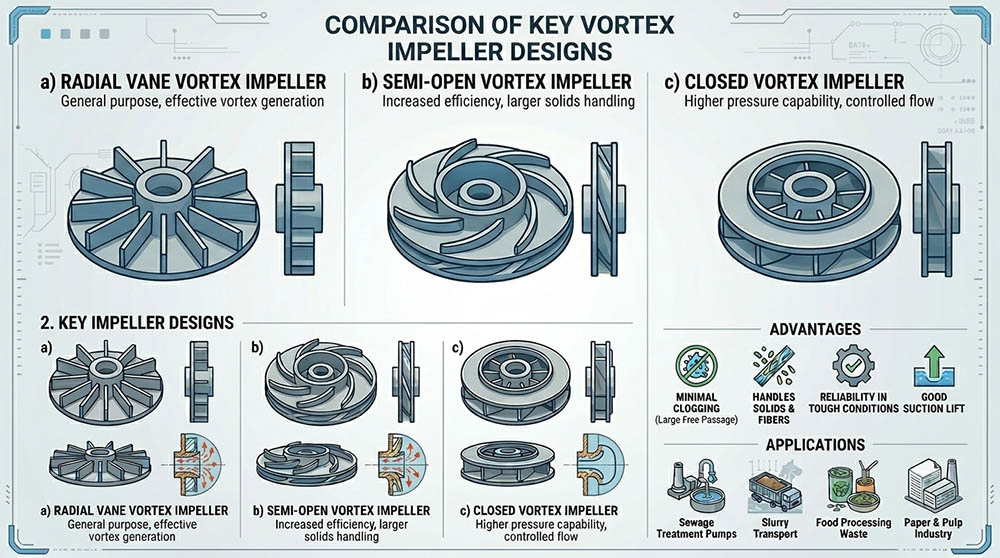

¿Qué es un Impulsor Vortex (Rehundido) y Cómo Funciona?

Cuando el fluido se vuelve demasiado agresivo o está muy cargado de sólidos para una bomba estándar, los ingenieros recurren al impulsor vortex. Un impulsor vortex, a menudo denominado impulsor rehundido, representa un enfoque fundamentalmente diferente de la dinámica de fluidos.

A diferencia de un impulsor estándar que se asienta directamente dentro de la trayectoria de flujo principal de la voluta, un impulsor vortex está físicamente rehundido. Se coloca en la parte posterior de la carcasa de la bomba, fuera de la línea directa del flujo de fluido. Este sutil cambio de diseño altera drásticamente la forma en que el fluido se mueve desde la succión hasta la descarga.

El Efecto Remolino

Debido a que el impulsor está retraído, no empuja físicamente la mayor parte del fluido con sus álabes. En cambio, el giro rápido del impulsor rehundido crea un poderoso vórtice de líquido localizado, similar a un tornado o un remolino, dentro de la carcasa abierta de la bomba. Es la energía cinética de este vórtice giratorio, en lugar del contacto directo con los álabes del impulsor, lo que atrae el fluido hacia el puerto de succión y lo acelera hacia afuera a través de la descarga.

Contacto Mínimo con Sólidos

El diseño rehundido proporciona una ventaja operativa masiva para el manejo de sólidos. Debido a que el impulsor está oculto, la trayectoria de flujo principal a través de la carcasa de la bomba permanece completamente abierta. La gran mayoría de los sólidos, trapos y desechos fibrosos pasan directamente a través de la voluta de la bomba desde la succión hasta la descarga sin tocar físicamente el impulsor. No hay pasajes estrechos de álabes que navegar ni bordes de ataque donde los materiales fibrosos puedan engancharse. Si un sólido puede caber a través de la tubería de descarga, generalmente puede pasar a través de una bomba vortex.

Resistencia al Desgaste Inigualable

Esta falta de contacto directo también se traduce en una resistencia superior al desgaste. En aplicaciones que involucran materiales altamente abrasivos como arena, granza o lodo industrial, un impulsor estándar se degradará rápidamente a medida que las partículas abrasivas raspen constantemente sus álabes. Debido a que un impulsor vortex mueve el fluido a través de un remolino inducido, las partículas abrasivas evitan el impulsor por completo. Esto reduce drásticamente el desgaste mecánico, extendiendo el ciclo de vida de los componentes internos y preservando el rendimiento de la bomba durante un período mucho más largo.

El Intercambio: Eficiencia vs. Fiabilidad

Seleccionar la bomba correcta requiere navegar por un intercambio fundamental de ingeniería: eficiencia hidráulica versus fiabilidad sin obstrucciones. No existe una sola bomba que ofrezca tanto la mayor eficiencia energética posible como una inmunidad absoluta a las obstrucciones.

Los impulsores estándar proporcionan una eficiencia hidráulica superior. Requieren motores más pequeños y consumen menos electricidad para lograr los caudales y las presiones de altura deseados. En una aplicación de fluido limpio, una bomba centrífuga estándar ahorrará dinero a una instalación en costos de energía de manera consistente. Sin embargo, colocar esta bomba altamente eficiente en un entorno hostil de aguas residuales es una receta para el desastre. Los ahorros de energía se evaporan instantáneamente cuando la bomba se obstruye, lo que requiere que los equipos de mantenimiento pasen horas sacando la bomba, desmontándola, limpiando el bloqueo y poniendo el sistema en línea nuevamente.

Los impulsores vortex se encuentran en el extremo opuesto de este espectro. Debido a que dependen de un remolino inducido en lugar de una transferencia cinética directa, tienen una menor eficiencia hidráulica. Por lo general, requieren un poco más de potencia y consumen más electricidad para mover exactamente el mismo volumen de fluido que una bomba estándar.

Sin embargo, en aplicaciones con sólidos pesados, los impulsores vortex ofrecen una fiabilidad inigualable. Proporcionan una verdadera solución de bomba sin obstrucciones, eliminando efectivamente el tiempo de inactividad asociado con el enredo y los bloqueos. Para los gerentes de instalaciones que manejan aguas residuales sin tratar o lodos industriales, la elección se vuelve clara al aplicar una regla general fundamental: el tiempo de inactividad cuesta más que la electricidad. El ligero aumento en el consumo mensual de energía se ve ampliamente superado por la eliminación de llamadas de mantenimiento de emergencia, líneas de producción detenidas y fallas prematuras del equipo.

Guía de Aplicación: ¿Cuándo Elegir Cuál?

Para garantizar que su sistema de bombeo funcione de manera confiable y eficiente, especifique el diseño del impulsor basándose estrictamente en las características del fluido. Utilice las siguientes pautas para realizar la selección adecuada.

Elija un Impulsor Centrífugo Estándar cuando:

• Se bombee agua limpia o efluente tratado.

• Se aumente la presión en líneas de agua municipales o comerciales.

• Se operen sistemas HVAC de circuito cerrado de refrigeración o calefacción.

• Se gestione el riego agrícola con agua de pozo o fuentes filtradas.

• El fluido contenga solo cantidades mínimas de partículas muy finas y manejables.

Elija un Impulsor Vortex (Rehundido) cuando:

• Se bombee aguas residuales sin tratar que contengan toallitas sanitarias y desechos fibrosos.

• Se transfieran lodos industriales pesados, escorrentías mineras o desechos agrícolas.

• Se manejen fluidos con materiales fibrosos largos que hacen que las bombas tradicionales se enreden.

• Se muevan fluidos cargados de sólidos grandes y duros o granza altamente abrasiva.

• La fiabilidad del sistema y el tiempo de inactividad cero sean las prioridades más altas para la instalación.
