¿Por qué es importante instalar una válvula de retención cerca de la descarga de la bomba?

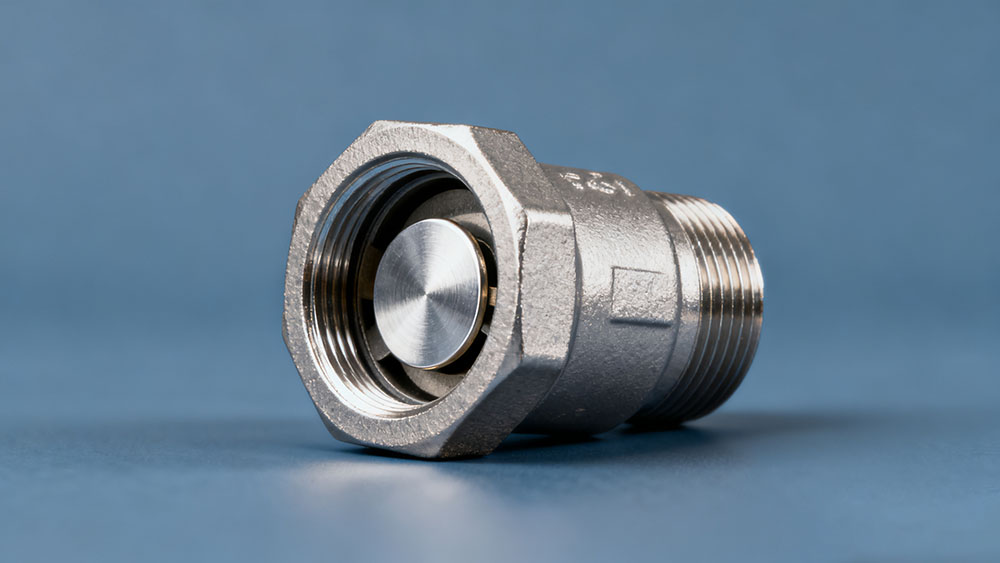

Una válvula de retención es un dispositivo simple con una función crítica: permite que el fluido fluya en una sola dirección. En cualquier sistema de bombeo, su función principal es prevenir el reflujo, la inversión no deseada del flujo cuando la bomba se apaga. Aunque su propósito parece sencillo, su ubicación es un detalle que puede determinar la salud de su sistema. La pregunta no es solo si debe usar una válvula de retención, sino dónde debe instalarla. Colocarla cerca de la descarga de la bomba es crucial para proteger su equipo y garantizar una operación eficiente.

Esta guía explora la función esencial de las válvulas de retención en los sistemas de bombeo. Cubriremos por qué la colocación correcta es tan importante, qué sucede cuando las cosas salen mal y cómo instalar correctamente su válvula de retención la primera vez. Comprender estos principios ayuda a proteger su inversión, reducir los costos de mantenimiento y mejorar la eficiencia general del sistema de bombeo.

Comprender Cómo el Reflujo Afecta el Rendimiento de la Bomba

Cuando una bomba se detiene, el fluido en la línea de descarga todavía está bajo presión. La gravedad y la presión residual del sistema intentarán forzar que este fluido regrese hacia la bomba. Sin una barrera, este flujo inverso puede tener consecuencias inmediatas y dañinas.

El reflujo obliga al impulsor de la bomba a girar en la dirección opuesta. Esta rotación inversa ejerce una inmensa tensión en el motor, los cojinetes y los sellos, componentes que nunca fueron diseñados para tales fuerzas. Con el tiempo, esto puede llevar a un desgaste prematuro y a una falla catastrófica. Los sellos pueden tener fugas y los cojinetes pueden dañarse, lo que resulta en reparaciones costosas y tiempos de inactividad significativos.

Otro riesgo grave es el golpe de ariete. Este fenómeno ocurre cuando la columna de agua que regresa golpea violentamente una válvula cerrada o el impulsor estacionario, creando una onda de choque hidráulica que reverbera a través de las tuberías. Este impacto puede dañar la bomba, la tubería y cualquier instrumento conectado. Para las bombas no sumergibles que requieren cebado, un reflujo no controlado significa que la carcasa de la bomba se vaciará, obligándole a cebar el sistema antes de cada arranque. Esto es ineficiente y consume mucho tiempo.

Por Qué la Ubicación Cerca de la Descarga de la Bomba es la Ideal

La instalación correcta de una válvula de retención va más allá de simplemente prevenir el reflujo; se trata de hacerlo de manera efectiva e inmediata. Colocar la válvula lo más cerca posible de la salida de descarga de la bomba proporciona la mejor protección.

El razonamiento hidráulico es simple. Una válvula de retención instalada justo en el punto de descarga se cierra en el momento en que la bomba se detiene, manteniendo toda la columna de agua en la línea de descarga. Esta acción proporciona protección inmediata contra el flujo inverso y la rotación inversa asociada del impulsor. También minimiza el volumen de agua que puede fluir hacia atrás, lo que reduce significativamente el potencial de golpe de ariete.

Cuando una válvula de retención se instala lejos en la línea de descarga, un gran volumen de agua puede regresar rápidamente hacia la bomba antes de que la válvula se cierre. Esto aún puede hacer que el impulsor gire brevemente en reversa y crear un choque hidráulico dañino. Al posicionar la válvula cerca de la bomba, se asegura que el sistema permanezca lleno y presurizado, permitiendo reinicios más rápidos y suaves y un cebado más confiable.

Errores Comunes en la Instalación de Válvulas de Retención

Incluso con las mejores intenciones, los errores en la instalación de la válvula de retención pueden comprometer todo un sistema. Evitar estos errores comunes es clave para maximizar la eficiencia y la longevidad del sistema de bombeo.

• Instalación Demasiado Lejos de la Salida de la Bomba: Como se discutió, este es el error más común y crítico. Deja la bomba vulnerable al reflujo y al golpe de ariete entre la bomba y la válvula.

• Usar una Válvula de Tamaño Insuficiente o Excesivo: Una válvula de tamaño insuficiente restringirá el flujo, aumentando la caída de presión y el consumo de energía. Una válvula de tamaño excesivo puede no abrirse o cerrarse correctamente bajo condiciones de flujo normales, lo que lleva a 【vibraciones】 y desgaste prematuro.

• Elegir el Tipo Incorrecto: No todas las válvulas de retención son iguales. Una válvula de retención de clapeta (swing check) podría no ser adecuada para una tubería vertical, mientras que una válvula con resorte (spring-loaded) podría crear demasiada caída de presión en un sistema de baja carga. La elección debe coincidir con la aplicación.

• Ignorar las Marcas de Dirección de Flujo: Cada válvula de retención tiene una flecha que indica la dirección correcta del flujo. Instalarla al revés bloqueará completamente el flujo cuando la bomba esté funcionando, lo que podría dañar la bomba y el sistema.

• Omitir la Inspección de Rutina: Las válvulas de retención tienen partes móviles que pueden desgastarse, atascarse o obstruirse con residuos. El mantenimiento regular garantiza que continúen funcionando según lo previsto.

Tipos de Válvulas de Retención y Sus Aplicaciones Adecuadas

Elegir el tipo correcto de válvula de retención es tan importante como su ubicación. Cada diseño tiene características específicas que lo hacen adecuado para diferentes escenarios.

• Válvula de Retención de Bisagra (Swing): Este tipo común presenta un disco (compuerta) que se abre con el flujo directo y se cierra con el reflujo. Ofrece baja resistencia y es ideal para instalaciones horizontales con agua limpia y presiones de carga bajas a moderadas.

• Válvula de Retención con Resorte (Non-Return): Un resorte mantiene un disco o pistón contra un asiento. La presión del flujo directo supera la tensión del resorte para abrir la válvula. Como no depende de la gravedad, funciona bien en cualquier orientación (horizontal o vertical) y es excelente para sistemas de alta presión donde se necesita un cierre rápido para prevenir el golpe de ariete.

• Válvula de Pie (Foot Valve): Este es un tipo especial de válvula de retención combinada con un colador, instalada al final de la línea de succión (la entrada). Su función es mantener la bomba cebada impidiendo que el agua drene de la tubería de succión cuando la bomba está apagada. Es esencial para configuraciones de bombas autocebantes.

• Válvula de Retención de Doble Placa o Silenciosa: Son válvulas compactas, asistidas por resorte, diseñadas para un cierre rápido y silencioso. Su ventaja principal es un control superior del golpe de ariete, lo que las convierte en una opción principal para sistemas críticos y edificios de gran altura donde el ruido y la vibración son una preocupación.

Mejores Prácticas para la Instalación de Válvulas de Retención

Para asegurar que su válvula de retención funcione de manera óptima, siga estas mejores prácticas de instalación profesional.

1. Colocar lo Más Cerca Posible de la Descarga de la Bomba: Esta es la regla de oro. Ofrece la protección más inmediata contra el reflujo y sus efectos negativos.

2. Asegurar que la Flecha Coincida con la Dirección del Flujo: Verifique dos veces que la flecha de flujo en el cuerpo de la válvula apunte lejos de la bomba y hacia la línea de descarga.

3. Minimizar los Accesorios Antes de la Válvula: Para garantizar un flujo suave y no turbulento a través de la válvula, instálela después de un tramo recto de tubería que tenga al menos 5-10 diámetros de tubería de largo. Evite colocarla inmediatamente después de un codo u otro accesorio.

4. Considere la accesibilidad para el mantenimiento: Instale la válvula en una ubicación donde pueda accederse fácilmente para inspección, limpieza o reemplazo sin desmontar grandes secciones de tubería.

5. Combine con válvulas de aislamiento: Colocar válvulas de aislamiento (como válvulas de bola o de compuerta) a ambos lados de la válvula check permite despresurizar y dar servicio a la válvula check sin necesidad de drenar todo el sistema.

Ejemplo práctico: El impacto en un sistema de bomba centrífuga

Considere un sistema de transferencia de agua que utiliza una bomba centrífuga sin una válvula check en la línea de descarga. Cuando la bomba se apaga, el agua del tanque de almacenamiento elevado regresa por la tubería, haciendo girar el impulsor en reversa a alta velocidad. Al recibir el siguiente comando de arranque, el motor intenta forzar al impulsor a girar en la dirección correcta mientras aún está girando en reversa. Esto crea una inmensa tensión mecánica y eléctrica, que eventualmente conduce a un motor quemado y cojinetes dañados. El resultado es un costoso tiempo de inactividad y un reemplazo costoso de la bomba.

Ahora, imagine el mismo sistema con una válvula check de resorte instalada correctamente cerca de la descarga de la bomba. Cuando la bomba se detiene, la válvula se cierra instantáneamente. La columna de agua se mantiene en su lugar y no hay flujo inverso. La bomba permanece cebada y lista. Al reiniciar, el sistema opera sin problemas y sin tensiones dañinas. Esta simple adición mejora drásticamente la confiabilidad, extiende la vida útil de la bomba y mejora la eficiencia general del sistema de bombeo.

Un pequeño componente con un gran impacto

La correcta instalación de la válvula check no es un detalle menor; es una piedra angular para un sistema de bombeo confiable y duradero. Al colocar el tipo correcto de válvula lo más cerca posible de la descarga de la bomba, se previene activamente el reflujo, se protege el equipo de daños y se garantiza una operación eficiente y sin problemas. Este componente pequeño y económico juega un papel masivo en la protección de su inversión más grande. Consulte siempre las recomendaciones del fabricante de la bomba para confirmar las mejores prácticas para su modelo específico.
