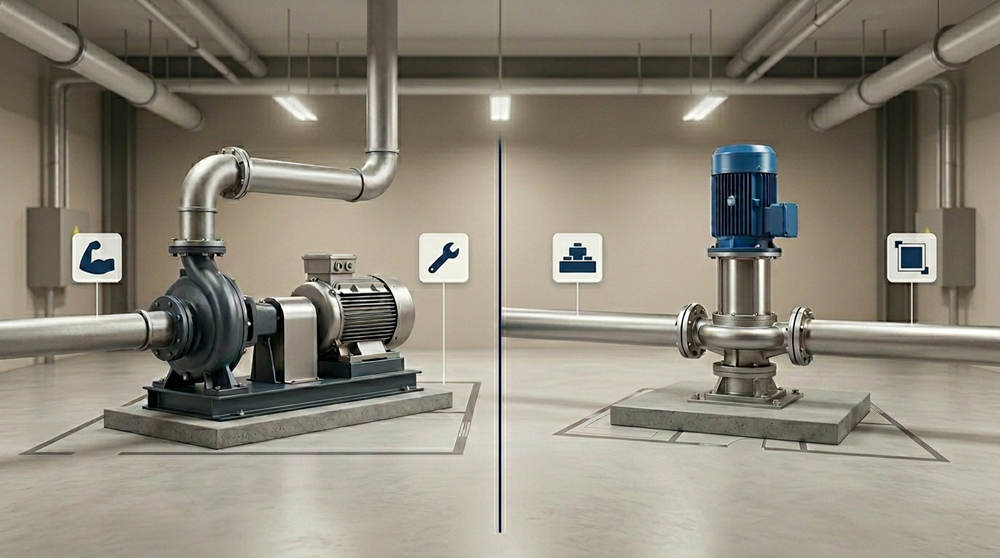

Bombas centrífugas en línea frente a bombas centrífugas de aspiración final

El espacio en el suelo representa un bien premium en los edificios comerciales modernos y las plantas industriales. Cada metro cuadrado dedicado a equipos mecánicos es un metro cuadrado que se resta del espacio de oficinas alquilable, las líneas de fabricación o la logística operativa. Para los ingenieros MEP y los diseñadores de instalaciones, diseñar una distribución altamente eficiente requiere un equilibrio delicado entre maximizar el rendimiento hidráulico y minimizar la huella total del equipo. Necesita un movimiento de agua fiable, pero no puede permitirse desperdiciar espacio inmobiliario.

Al especificar bombas centrífugas estándar, los ingenieros se enfrentan inevitablemente a un debate clásico. ¿Debería priorizar la bomba vertical en línea, compacta y ahorradora de espacio, o debería confiar en la bomba horizontal de succión final, pesada y tradicional? Ambas configuraciones mueven el fluido de manera efectiva, pero sus diferencias estructurales dictan enfoques completamente diferentes para la distribución de la instalación, los presupuestos de instalación y los protocolos de mantenimiento a largo plazo.

Comprender el costo total de propiedad de ambos sistemas es fundamental para el éxito del proyecto. Equilibrar los ahorros iniciales de instalación de una configuración en línea con la facilidad de mantenimiento a largo plazo de una unidad de succión final es un cálculo complejo. Stream Pumps está aquí para desglosar las diferencias estructurales, los requisitos de mantenimiento y las aplicaciones ideales para ambos diseños. Al analizar estos fundamentos mecánicos, puede asegurarse de que el diseño de su próxima sala de bombas esté diseñado para maximizar el retorno de la inversión.

Bombas centrífugas de succión final: el caballo de batalla tradicional

La bomba de succión final horizontal es el caballo de batalla tradicional indiscutible de la industria de manejo de fluidos. En esta configuración, el fluido entra a la bomba horizontalmente, directamente en el extremo del impulsor. La carcasa luego dirige el fluido hacia afuera, descargándolo perpendicularmente en un ángulo de 90 grados por la parte superior. Estas robustas unidades suelen colocarse horizontalmente sobre una base pesada de hierro fundido o acero fabricado.

El campeón del mantenimiento

El beneficio operativo más significativo de esta configuración es el diseño de bomba con extracción trasera. Esta característica mecánica es una ventaja masiva para los equipos de gestión de instalaciones y los técnicos de mantenimiento. Cuando un sello falla o un impulsor requiere inspección, los técnicos pueden retirar el motor, el acoplamiento y el impulsor de la parte trasera de la carcasa. Pueden realizar este mantenimiento crítico sin desconectar nunca las tuberías pesadas de succión y descarga de la voluta. Esto reduce drásticamente el tiempo de inactividad y los costos de mano de obra durante los intervalos de servicio de rutina.

Además, las bombas de succión final ofrecen capacidades de servicio pesado inigualables. Su orientación horizontal y su montaje seguro en la base las hacen inherentemente estables. Esta estabilidad les permite manejar aplicaciones industriales extremas de alto flujo y alta presión que causarían vibraciones excesivas en las unidades verticales. Al mover volúmenes masivos de agua, el diseño horizontal se mantiene estructuralmente sólido durante décadas de uso continuo.

El devorador de espacio

El principal inconveniente del diseño de succión final es la enorme huella requerida para la instalación. Estas unidades demandan una cantidad significativa de espacio en el suelo. Para absorber vibraciones y mantener la integridad estructural, la base debe ser lechada a una plataforma de hormigón armado dedicada.

La instalación es altamente compleja y requiere mucha mano de obra. Debido a que el motor y la bomba están montados horizontalmente lado a lado, los técnicos deben realizar una alineación precisa de la tubería con láser entre el eje del motor y el eje de la bomba. Cualquier desalineación causará fallas prematuras en los rodamientos y fugas en los sellos mecánicos. Además, el ángulo de descarga de 90 grados requiere inherentemente un enrutamiento complejo de codos de tubería, lo que consume aún más espacio premium y agrega pérdida por fricción al sistema.

Bombas centrífugas en línea: el ahorrador de espacio

Si la bomba de succión final es un caballo de batalla robusto, la bomba vertical en línea es el ágil ahorrador de espacio. En una configuración en línea, los puertos de succión y descarga están posicionados en línea recta, exactamente a 180 grados de distancia. La carcasa de la bomba actúa esencialmente como una gran válvula integrada directamente en la tubería. El motor se sienta verticalmente sobre la carcasa de la bomba, alterando completamente la huella mecánica.

Instalación compacta y limpia

Las ventajas más obvias de la bomba vertical en línea giran en torno a la instalación de huella cero. Al apilar el motor verticalmente sobre la carcasa, este diseño ocupa una mera fracción del espacio en el suelo requerido por una unidad horizontal. De hecho, muchos modelos en línea más pequeños ni siquiera requieren una base de hormigón. Simplemente están soportados por la integridad estructural del sistema de tuberías circundante y los soportes de tubería estándar.

Este diseño de línea recta facilita un proceso de instalación altamente optimizado. Debido a que la succión y la descarga están en línea, los contratistas mecánicos pueden utilizar recorridos de tubería en línea recta. Esto elimina la necesidad de codos de 90 grados complejos y que ocupan espacio alrededor de la estación de bombeo. También reduce drásticamente las horas de mano de obra requeridas para el trabajo de plomería. El motor y la bomba comparten un eje común o utilizan un acoplamiento rígido, eliminando por completo la necesidad de una tediosa alineación del eje con láser en el sitio de trabajo.

Desafíos de mantenimiento y estabilidad

Si bien los diseños de bombas centrífugas que ahorran espacio ofrecen increíbles beneficios de instalación, introducen desafíos específicos de mantenimiento. Para dar servicio al motor, el sello mecánico o el impulsor, el técnico debe levantar el motor pesado verticalmente y sacarlo completamente de la carcasa. Para modelos de mayor potencia, este levantamiento vertical frecuentemente requiere una grúa de techo, un pórtico de servicio pesado o equipo de aparejo especializado. Si la sala de bombas carece de espacio libre en el techo, el mantenimiento se vuelve increíblemente difícil.

Además, la orientación vertical crea un centro de gravedad mucho más alto. Si la tubería adyacente no está adecuadamente soportada con soportes de aislamiento apropiados y refuerzos estructurales, la bomba puede volverse altamente sensible a las vibraciones de la tubería. Con el tiempo, estas vibraciones no mitigadas pueden causar degradación del sello y fatiga de los rodamientos del motor.

Matriz de comparación directa

Para simplificar sus decisiones de diseño de la sala de bombas, aquí hay una comparación directa de cómo estas dos configuraciones se comparan en métricas clave de ingeniería:

• Espacio en el suelo requerido: En línea gana fácilmente. La integración vertical puede ahorrar hasta un 60% del espacio mecánico en el suelo en comparación con una alternativa montada horizontalmente.

• Facilidad de mantenimiento: Succión final gana. La característica de extracción trasera horizontal significa que no se requiere levantamiento aéreo, lo que permite que un solo técnico realice el servicio básico de manera segura y eficiente.

• Costo de instalación: En línea gana. Con menos trabajo de cimentación de hormigón, menos codos de tubería y absolutamente ninguna necesidad de alineación con láser de la base, los costos de mano de obra del contratista se reducen significativamente.

• Capacidad máxima de flujo: Succión final gana. El bajo centro de gravedad y la estabilidad masiva de la base permiten que las unidades horizontales escalen eficientemente para volúmenes municipales masivos o industriales pesados.

Aplicaciones ideales para cada configuración

No existe un diseño de bomba universalmente superior. La elección óptima depende completamente de las restricciones únicas de su instalación, su presupuesto de capital inicial y sus capacidades de mantenimiento a largo plazo.

Cuándo especificar bombas verticales en línea

Las bombas verticales en línea brillan en entornos comerciales donde el espacio en el suelo se traduce directamente en ingresos. Son la opción principal para las bombas de agua HVAC, específicamente en circuitos de agua fría y sistemas de agua caliente de calefacción en edificios de oficinas de gran altura, hospitales y hoteles.

También son increíblemente valiosas al modernizar salas mecánicas existentes y abarrotadas. Si necesita actualizar la capacidad del sistema pero no puede expandir las paredes físicas del sótano, colocar una bomba vertical en línea directamente en un tramo de tubería recta existente es a menudo la solución de ingeniería más rentable.

Cuándo especificar bombas de succión final

Las bombas de succión final horizontales pertenecen a entornos donde la durabilidad a largo plazo y las tasas de flujo masivas superan las preocupaciones espaciales. Son la especificación estándar para plantas de tratamiento de agua municipales, estaciones de transferencia de líquidos masivas y torres de enfriamiento industriales pesadas.

Las redes de riego agrícola y las plantas de procesamiento remoto también dependen en gran medida de esta configuración. En estos entornos expansivos, el espacio en el suelo es abundante, pero desplegar equipos de aparejo especializados para levantar un motor vertical es poco práctico. La capacidad de extraer rápidamente el conjunto giratorio horizontalmente garantiza un tiempo de inactividad mínimo para la infraestructura crítica.

Soluciones industriales Stream Pumps: diseñadas para la fiabilidad

Su elección entre configuraciones verticales y horizontales dicta su presupuesto de instalación y su programa de mantenimiento. Sin embargo, independientemente de la orientación física que seleccione, la fiabilidad mecánica debe seguir siendo su máxima prioridad. Las soluciones industriales Stream Pumps están explícitamente diseñadas para ofrecer décadas de rendimiento sin concesiones.

Ya sea que especifique nuestra serie en línea compacta y ahorradora de espacio o nuestra serie de succión final robusta y de alta capacidad, cada unidad se fabrica según los más altos estándares de la industria. Utilizamos impulsores de fundición de precisión para maximizar la eficiencia hidráulica y reducir la turbulencia interna. Nuestros sistemas cuentan con sellos mecánicos premium diseñados para soportar fluidos agresivos y diferenciales de alta presión. Además, equipamos exclusivamente nuestras bombas con motores de alta eficiencia diseñados para funcionar más fríos y durar más bajo cargas continuas.

Para reducir aún más su costo total de propiedad, tanto nuestras bombas centrífugas verticales como horizontales son totalmente compatibles con variadores de frecuencia (VFD). Al combinar nuestra hidráulica de precisión con controles VFD inteligentes, su instalación puede igualar la velocidad de la bomba precisamente a la demanda del sistema en tiempo real. Esta integración elimina la energía desperdiciada, reduce el desgaste mecánico y maximiza sus ahorros de energía operativa.

Asóciese con expertos en manejo de fluidos

No existe un diseño de bomba centrífuga objetivamente incorrecto, solo la aplicación incorrecta para las restricciones específicas de su sala mecánica. Su especificación final dictará permanentemente la huella de su equipo, su presupuesto de instalación inicial y la complejidad de sus procedimientos de mantenimiento futuros. Sopesar los ahorros de costos iniciales de una instalación en línea frente al mantenimiento accesible de extracción trasera de una unidad de succión final requiere un análisis cuidadoso y específico de la instalación.

¿Está diseñando un nuevo sistema HVAC comercial o planificando una actualización integral para una planta de agua industrial pesada? Deje que el equipo de ingeniería de Stream Pumps revise sus planos mecánicos. Ofrecemos orientación consultiva centrada en la ingeniería para ayudarle a navegar el costo total de propiedad para su aplicación específica. Contáctenos hoy para obtener asesoramiento experto sobre dimensionamiento hidráulico, recomendaciones de diseño y selección de bombas fiables.
