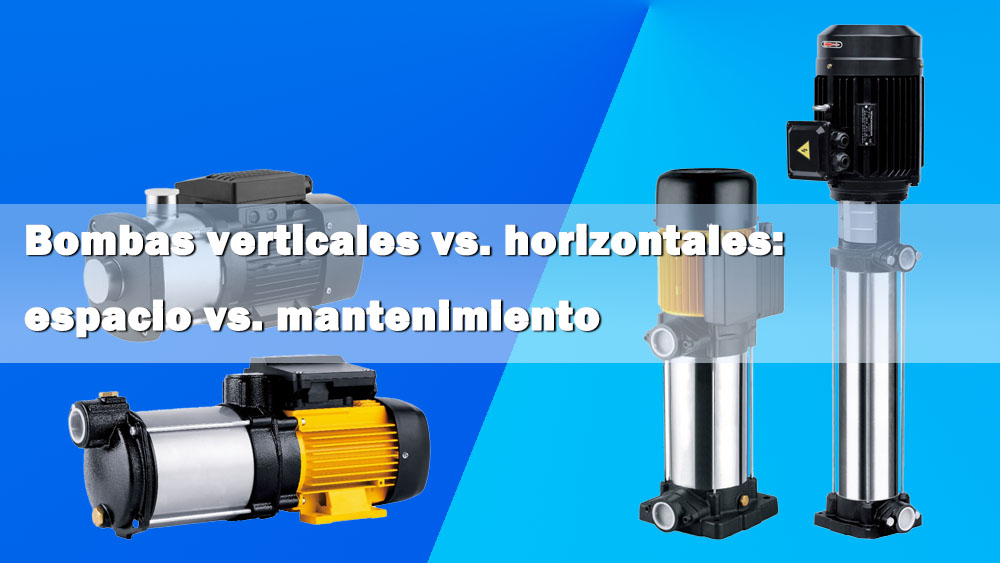

Bombas verticales frente a bombas horizontales: Espacio frente a mantenimiento

La elección de una bomba centrífuga implica más que ajustar los requisitos de caudal y presión. La orientación física de la bomba—vertical u horizontal—tiene implicaciones significativas para la huella de instalación, la accesibilidad para el mantenimiento y los costos operativos a largo plazo. Los ingenieros, gerentes de instalaciones y contratistas a menudo se enfrentan a la elección entre estas dos configuraciones, y la mejor decisión no siempre es obvia. Esta guía está diseñada para aclarar el debate centrándose en las compensaciones prácticas entre huella, mantenimiento y costo del ciclo de vida. Este artículo proporcionará una comparación detallada de las bombas centrífugas verticales y horizontales. Exploraremos sus estructuras, aplicaciones ideales y las ventajas principales que ofrece cada orientación, ayudándole a tomar una decisión informada basada en las restricciones específicas de su proyecto.

¿Qué es una bomba centrífuga vertical?

Una bomba centrífuga vertical se define por la orientación vertical de su eje, donde el motor generalmente está montado sobre los componentes hidráulicos de la bomba (el extremo húmedo). Este diseño minimiza la cantidad de espacio en el suelo que ocupa la bomba.

Estructura básica y principio de funcionamiento

En una bomba vertical, el fluido entra por la boquilla de succión y se dirige al ojo del impulsor. El motor impulsa el impulsor, que gira y lanza el fluido hacia afuera por fuerza centrífuga. Luego, el fluido sale por la boquilla de descarga, generalmente a una presión más alta.

Configuraciones típicas

·Bomba vertical en línea:Este es el tipo más común, donde las boquillas de succión y descarga están en la misma línea central, lo que permite instalar la bomba directamente en un tramo recto de tubería como una válvula.

·Bomba vertical multietapa:Estas bombas utilizan múltiples impulsores apilados en serie para generar presiones muy altas, lo que las hace ideales para aplicaciones de refuerzo.

·Bomba de turbina vertical:Utilizadas en sumideros y pozos, estas bombas tienen sus componentes hidráulicos sumergidos en el fluido mientras que el motor permanece sobre el suelo, conectado por un eje largo.

Aplicaciones comunes

· Sistemas HVAC para circulación de agua fría y caliente.· Sistemas de refuerzo de presión en edificios de gran altura.· Instalaciones en salas de máquinas estrechas o en bancadas de equipos compactas.· Sistemas de retorno de condensados.

¿Qué es una bomba centrífuga horizontal?

La bomba centrífuga horizontal es la configuración de bomba más reconocida y ampliamente utilizada en entornos industriales y municipales. Presenta un eje orientado horizontalmente, con la bomba y el motor montados uno al lado del otro sobre una base común.

Estructura básica y principio de funcionamiento

El fluido entra a la bomba a través de la boca de succión final, fluye hacia el impulsor y se descarga radialmente desde la parte superior de la carcasa. El impulsor en voladizo está soportado por un robusto bastidor de cojinetes, que está separado del motor por un acoplamiento flexible.

Configuraciones Típicas

·Bomba de Succión Final:Este es el diseño más prevalente, que cumple con normas como ASME B73.1. Es conocido por su fiabilidad y facilidad de mantenimiento.

·Bomba Horizontal Multietapa:Similar a su contraparte vertical, este diseño utiliza múltiples impulsores en un solo eje para alcanzar altas presiones, común en sistemas de alimentación de calderas u ósmosis inversa.

·Bomba Centrífuga de Carcasa Partida:La carcasa está partida axial o radialmente, permitiendo un acceso fácil al conjunto rotativo de la bomba sin perturbar la tubería o la alineación del motor. Se utilizan para aplicaciones de alto flujo.

Aplicaciones Comunes

· Estaciones de suministro de agua y transferencia de agua a gran escala.

· Circulación de fluidos en procesos industriales.

· Proyectos de riego y agua municipal.

· Sistemas de supresión de incendios.

Ventajas de Ahorro de Espacio de las Bombas Verticales

La razón más convincente para seleccionar una bomba vertical es su capacidad para resolver desafíos relacionados con el espacio.

Huella Más Pequeña

Al apilar el motor encima de la bomba, el diseño vertical reduce drásticamente los requisitos de espacio en el suelo. En una sala mecánica abarrotada donde cada pie cuadrado importa, este diseño compacto puede marcar la diferencia entre una instalación factible y un rediseño completo. Es una solución ideal para proyectos de modernización donde el nuevo equipo debe caber en un espacio existente y limitado.

Tuberías más fáciles en espacios reducidos

Las bombas en línea vertical simplifican los trazados de tuberías. Dado que sus bridas de succión y descarga están en el mismo eje, pueden montarse directamente en una tubería. Esto elimina la necesidad de los codos y el complejo trazado de tuberías que a menudo se requieren para conectar una bomba horizontal, ahorrando tanto espacio como costos de instalación asociados con los accesorios adicionales.

Ventajas de mantenimiento de las bombas horizontales

Mientras que las bombas verticales ahorran espacio, las bombas horizontales ganan cuando se trata de facilidad de mantenimiento y capacidad de servicio.

Fácil acceso a componentes clave

El diseño de una bomba horizontal dispone todos los componentes principales para un acceso fácil. Los cojinetes, sellos mecánicos, acoplamientos e incluso el impulsor pueden ser inspeccionados, mantenidos o reemplazados sin tener que levantar un motor pesado. Este acceso directo es un beneficio importante para los técnicos de mantenimiento.

Menor costo de mano de obra de mantenimiento

Debido a que los componentes son más fáciles de alcanzar, las reparaciones y el servicio de rutina se completan más rápido. Esto se traduce directamente en un menor tiempo de inactividad y costos de mano de obra reducidos. La estructura es familiar para la mayoría de los técnicos, minimizando la curva de aprendizaje y el potencial de errores durante las actividades de mantenimiento.

Mejor para operación de servicio pesado y a largo plazo

Las bombas horizontales suelen presentar disposiciones de eje y cojinetes más robustas, diseñadas para operación continua y de servicio pesado. La carcasa de cojinetes separada proporciona un soporte superior contra cargas radiales, contribuyendo a una mayor vida útil en aplicaciones exigentes y de alto flujo.

Consideraciones de instalación y alineación

Bombas verticales

Aunque una bomba en línea parece simple, el soporte y la alineación adecuados son cruciales. La tubería debe soportar completamente el peso de la bomba sin imponer tensión. Para bombas verticales más grandes con motores separados, la alineación del eje sigue siendo necesaria y puede ser más desafiante que con una unidad horizontal debido a la orientación vertical. La cimentación y el control de vibraciones deben ser cuidadosamente diseñados para evitar problemas operativos.

Bombas horizontales

La tarea crítica para las bombas horizontales es la alineación entre los ejes de la bomba y del motor. Esto requiere un nivelado preciso de la placa base, calzas y alineación láser del acoplamiento flexible. Aunque este proceso es intensivo en mano de obra, es un procedimiento bien conocido. La realineación también es más fácil de realizar después de una operación a largo plazo o el reemplazo de componentes.

Comparación de confiabilidad y vida útil

¿Afecta la orientación cuánto durará una bomba? La respuesta a menudo se reduce a la calidad de la instalación y las condiciones de operación. Para las bombas verticales, los cojinetes del motor soportan las cargas hidráulicas, lo que puede llevar a un mayor desgaste si la bomba opera lejos de su Punto de Mejor Eficiencia (BEP). La vida útil del sello también puede verse afectada por la deflexión del eje. Las bombas horizontales, con sus marcos de cojinetes independientes y robustos, generalmente se consideran más duraderas para servicio pesado y continuo. Sin embargo, su confiabilidad depende completamente de mantener la alineación adecuada del eje. La desalineación es una causa principal de falla prematura de cojinetes y sellos.

Escenarios de aplicación típicos: ¿Cuál debería elegir?

La decisión finalmente depende de equilibrar las prioridades para su proyecto específico.

Elija una bomba centrífuga vertical si:

· El espacio en el piso de la sala mecánica es la principal limitación.

· Se necesita un diseño de tubería en línea para simplificar la instalación.

· El sistema es una solución compacta de sobrepresión para un edificio comercial.

· La aplicación implica líquidos relativamente limpios y horas de operación moderadas.

Elija una bomba centrífuga horizontal si:

· El fácil acceso para mantenimiento y una larga vida útil son sus principales prioridades.

· El sistema opera continuamente o maneja altos caudales.

· Hay suficiente espacio en el piso para la placa base y el área de servicio.

· El equipo de mantenimiento tiene habilidad en procedimientos estándar de alineación de bombas.

Errores comunes de selección que debe evitar

·Ignorar el mantenimiento:Elegir una bomba vertical únicamente por su pequeña huella, sin considerar lo difícil que podría ser dar servicio al motor o al sello en su ubicación final.

·Subestimar las necesidades de servicio:Especificar una bomba vertical de servicio liviano para un proceso industrial exigente y continuo (24/7), donde una bomba horizontal robusta ofrecería una mejor confiabilidad a largo plazo.

·Ignorar las condiciones del sistema:No tener en cuenta las verdaderas condiciones de operación, como la tensión en la tubería o las propiedades del fluido, que pueden favorecer una orientación sobre la otra.

Conclusión

El debate entre las bombas centrífugas verticales y horizontales no trata sobre cuál es universalmente mejor, sino sobre cuál es mejor para una aplicación específica.

Las bombas verticales sobresalen en instalaciones que ahorran espacio y son compactas.

Su diseño en línea simplifica la tubería y las convierte en una solución ideal para salas de máquinas abarrotadas y servicios de edificios modernos.

Las bombas horizontales ofrecen una facilidad de mantenimiento inigualable y una robustez operativa.

Siguen siendo el estándar para aplicaciones industriales donde la fiabilidad y la facilidad de servicio son primordiales. La recomendación final es mirar más allá del precio de compra inicial o la huella espacial. Tome su decisión basándose en una evaluación holística de las limitaciones del sitio, las capacidades de mantenimiento de su equipo y el costo total del ciclo de vida de la bomba.
