Guía para evitar quemaduras de rodamientos en bombas

Existe una dura verdad de la ingeniería que todo gerente de mantenimiento e ingeniero de confiabilidad debe aceptar eventualmente: los cojinetes de bombas industriales rara vez mueren por causas naturales. De hecho, los datos de campo muestran consistentemente que más del 90 por ciento de las fallas de cojinetes en bombas industriales no son el resultado de fatiga natural del metal. En cambio, estos componentes de precisión son efectivamente asesinados. Se destruyen prematuramente por una combinación de desalineación del eje, contaminación, malas prácticas de lubricación o abuso operativo severo. Cuando falla un cojinete, detiene todo el sistema de bombeo, costando a las instalaciones miles de dólares en tiempo de inactividad no planificado y mano de obra de reparación de emergencia. Sin embargo, realizar un análisis adecuado de fallas de cojinetes de bombas requiere más que simplemente reemplazar las piezas dañadas y presionar el botón de inicio. Requiere una comprensión fundamental de la geometría específica de la bomba con la que se está trabajando. Las fuerzas que actúan sobre una turbina vertical son completamente diferentes de las que impactan un eje horizontal en voladizo. Solucionar estos problemas de manera efectiva significa mirar más allá del alojamiento del cojinete para evaluar todo el sistema hidráulico. Debe analizar el entorno operativo, el fluido del proceso, el accionamiento del motor y la infraestructura de tuberías. Esta guía actúa como una extensión profunda de nuestra [Internal Link Placeholder: Lista de Verificación Definitiva de Mantenimiento de Bombas]. Al comprender las tensiones mecánicas únicas inherentes a las bombas de succión final, sumergibles y multietapa, los operadores de instalaciones pueden cambiar su estrategia de mantenimiento de una lucha reactiva contra incendios a una confiabilidad proactiva.

Diagnósticos Universales: Detectando Fallas Antes del Desmontaje

Los programas de mantenimiento más efectivos no esperan a que una bomba se agarrote antes de tomar medidas. Puede diagnosticar la salud de sus cojinetes mucho antes de que necesite desatornillar la carcasa de la bomba o retirar un alojamiento de cojinete. Las tecnologías de mantenimiento predictivo permiten a los técnicos detectar la degradación en etapa temprana, reduciendo significativamente los costos de reparación y evitando daños catastróficos al eje y al impulsor.

Monitoreo Acústico

El oído humano es a menudo la primera línea de defensa en la planta, pero saber qué escuchar es crítico. Diferentes sonidos indican modos de falla completamente diferentes. Un chirrido agudo y constante generalmente apunta a una falta de lubricación o a un cojinete montado incorrectamente con un ajuste demasiado apretado (pellizco). Por el contrario, un ruido sordo y de baja frecuencia indica que el desconchado (la descamación del metal de la pista de rodadura o los elementos rodantes del cojinete) ya ha comenzado. Para cuando escuche este ruido, el cojinete está en sus etapas finales de vida.

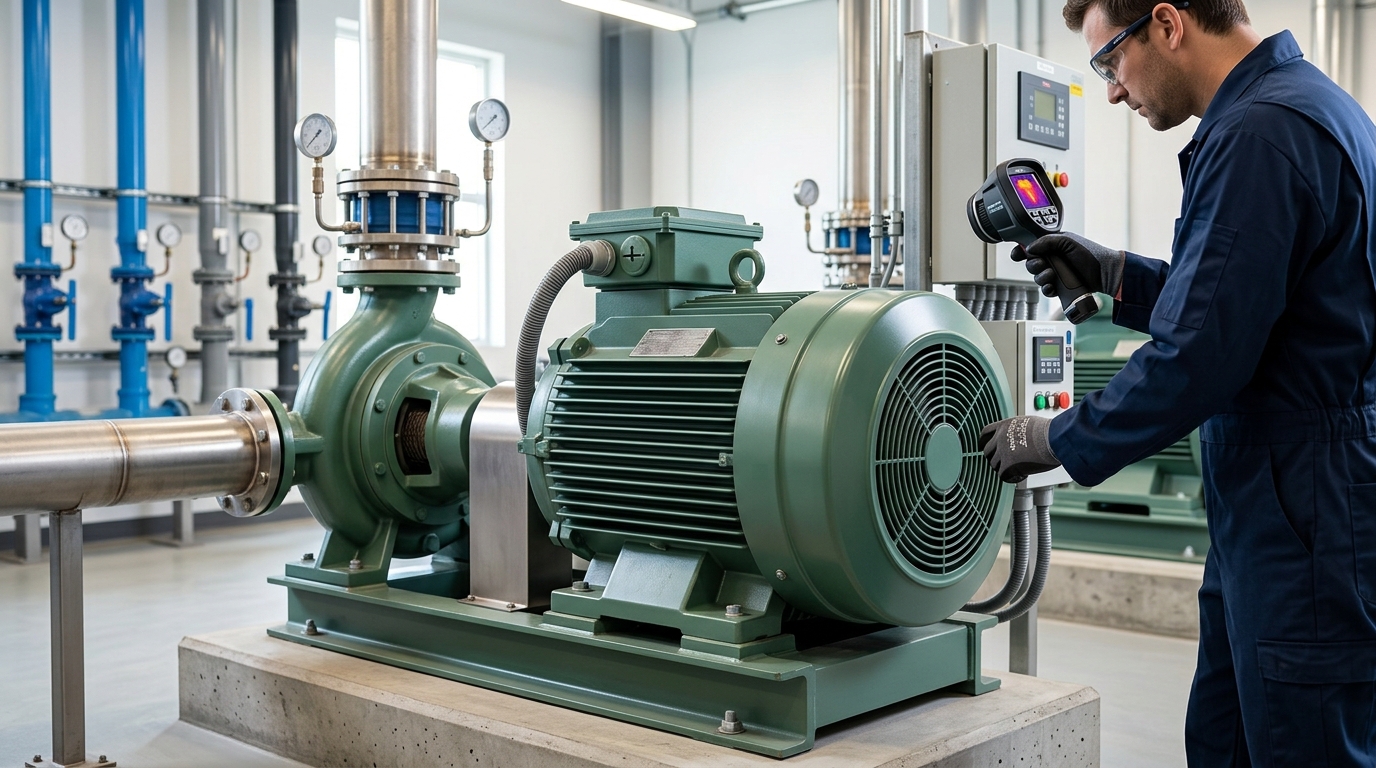

Línea Base Térmica

El calor es el enemigo de los equipos rotativos. Como regla industrial general, los alojamientos de cojinetes no deben operar a temperaturas que excedan los 75°C (167°F), o aproximadamente 40°C por encima de la temperatura ambiente. Cuando las temperaturas superan esta línea roja, el aceite o la grasa lubricante comienzan a degradarse rápidamente. El lubricante pierde su viscosidad, lo que provoca un aumento del contacto metal con metal, lo que genera aún más calor en un bucle de retroalimentación destructivo. La termografía de rutina o el monitoreo con RTD (Detector de Temperatura por Resistencia) son esenciales para detectar estos picos de temperatura temprano.

Análisis de Vibración de Alta Frecuencia

Si bien el análisis de vibración estándar es una práctica común, detectar defectos en los cojinetes de manera temprana requiere tecnología de envolvente de alta frecuencia. Esta técnica de diagnóstico avanzada aísla los impactos específicos de alta frecuencia generados por microgrietas en la pista de rodadura o los rodillos del cojinete. La envolvente de alta frecuencia puede detectar la degradación del cojinete semanas o incluso meses antes de que los humanos puedan escuchar el daño o sentir el calor, dando a los equipos de mantenimiento tiempo suficiente para programar una parada planificada.

Bombas de Succión Final: La Trampa de la Desalineación y la Tensión de la Tubería

Las bombas de succión final son los caballos de batalla del mundo industrial, pero su diseño específico en voladizo las hace altamente susceptibles a fuerzas radiales externas. Debido a que el impulsor sobresale de los cojinetes, cualquier deflexión en el extremo del eje se magnifica en el alojamiento del cojinete. La causa número uno de falla prematura de cojinetes en estas unidades es la desalineación del acoplamiento. Cuando el eje del motor y el eje de la bomba no son perfectamente colineales, las fuerzas rotacionales resultantes doblan el eje con cada revolución. Esta deflexión constante destruye los cojinetes radiales y compromete el sello mecánico. Para combatir esto, las instalaciones deben exigir una alineación láser de precisión para todas las instalaciones de succión final, apuntando a una tolerancia estricta de dentro de 0.05 mm. Igualmente destructivo, aunque frecuentemente pasado por alto, es el problema de la tensión de la tubería. Reconocer los síntomas de tensión de la tubería de la bomba (como una bomba que es imposible de alinear, o pernos de la carcasa que se atascan al aflojarse) es crítico para los ingenieros de confiabilidad. La tensión de la tubería ocurre cuando las tuberías de succión o descarga pesadas y sin soporte descansan su peso directamente sobre la carcasa de la bomba. Esta fuerza externa deforma la carcasa, arruinando inmediatamente la alineación del eje y colocando cargas masivas y desiguales sobre los cojinetes. La solución permanente es asegurar que todas las tuberías estén soportadas de forma independiente y ancladas correctamente antes de atornillarlas a las bridas de la bomba.

Bombas Sumergibles: Ingreso de Humedad y Estriado Eléctrico por VFD

Las bombas sumergibles operan en entornos hostiles e implacables donde están completamente rodeadas por el fluido que están bombeando. Este entorno sumergido y sellado introduce dos amenazas únicas para la longevidad de los cojinetes que las bombas de superficie rara vez encuentran.

Amenaza 1: Contaminación por Humedad

El mecanismo de defensa principal de una bomba sumergible es su sistema de sello mecánico. Si el sello mecánico inferior falla, el fluido del proceso o las aguas residuales evitan la barrera y viajan directamente hacia arriba por el eje hasta el alojamiento del cojinete. El agua es un lubricante terrible. Incluso una cantidad microscópica de agua en la grasa del cojinete eliminará la película de aceite protectora, causando oxidación rápida, óxido y eventual agarrotamiento del cojinete. El análisis de aceite de rutina de la cámara del sello es crítico para detectar la entrada de agua antes de que llegue a los cojinetes.

Amenaza 2: Estriado Eléctrico por VFD

Las bombas sumergibles modernas se emparejan frecuentemente con Variadores de Frecuencia (VFD) para optimizar el consumo de energía. Sin embargo, los VFD pueden inducir voltajes de modo común de alta frecuencia en el eje de la bomba. Debido a que el rotor está aislado por los cojinetes, este voltaje parásito se acumula hasta que se descarga a través de la película lubricante del cojinete hacia el estator conectado a tierra. Esta descarga causa picaduras microscópicas en la pista de rodadura del cojinete, conocidas como estriado del cojinete por VFD en bombas sumergibles. Con el tiempo, estos cráteres crean un patrón de tabla de lavar en el metal, resultando en una vibración fuerte y destructiva. Para prevenir esto, las instalaciones deben exigir condiciones de sala limpia para los desmontajes y ordenar la instalación de anillos de conexión a tierra o cojinetes aislados (recubiertos de cerámica) para todas las bombas sumergibles accionadas por VFD.

Bombas Multietapa Verticales: Combatiendo el Empuje Axial Descendente

Las bombas multietapa verticales se utilizan ampliamente para aplicaciones de alta presión como alimentación de calderas y ósmosis inversa. La orientación vertical depende de la gravedad y la hidráulica compleja, lo que cambia fundamentalmente la forma en que los cojinetes soportan el conjunto rotativo. Bombear fluido verticalmente a través de múltiples impulsores crea una fuerza descendente masiva conocida como empuje axial. Esta presión descendente constante intenta aplastar completamente el cojinete de empuje superior de la bomba multietapa vertical. Si el cojinete de empuje tiene un tamaño incorrecto, o si la bomba opera fuera de su Punto de Mejor Eficiencia (BEP), las fuerzas resultantes sobrecargarán los rodillos, lo que lleva a una falla catastrófica rápida y una vibración severa. En la parte inferior de la bomba, la situación es completamente diferente. El cojinete de camisa inferior (o buje) no utiliza grasa o aceite tradicionales. En cambio, depende completamente del fluido bombeado para crear una película lubricante hidrodinámica. Debido a esto, el funcionamiento en seco es un error fatal. Hacer funcionar una bomba multietapa vertical sin fluido vaporizará el cojinete inferior instantáneamente debido a la fricción extrema. Al reconstruir estas unidades, los técnicos deben ejecutar mediciones estrictas del juego axial del rotor para asegurar que el cojinete de empuje pueda manejar la carga y el cojinete de camisa mantenga las holguras adecuadas.

Bombas Multietapa Horizontales: La Catástrofe del Disco de Equilibrio

Las bombas multietapa horizontales manejan presiones extremas colocando múltiples impulsores a lo largo de un eje horizontal largo. Debido a que todos los impulsores generalmente miran en la misma dirección, generan una enorme cantidad de empuje axial que empuja hacia el extremo de succión de la bomba. Para contrarrestar esta fuerza extrema, los fabricantes utilizan un componente hidráulico interno específico llamado disco de equilibrio o tambor de equilibrio. El dispositivo de equilibrio purga fluido de alta presión para igualar el empuje, flotando efectivamente el rotor y protegiendo los cojinetes. Sin embargo, si el fluido del proceso contiene abrasivos, las holguras ajustadas del disco de equilibrio eventualmente se desgastarán. Cuando falla el disco de equilibrio, se pierde la ecualización hidráulica. Toda la carga hidráulica se desplaza violentamente hacia los cojinetes extremos, destruyéndolos en cuestión de horas. Durante las revisiones, los ingenieros no pueden simplemente reemplazar los cojinetes arruinados. Deben medir y restaurar la holgura residual del dispositivo de equilibrio; de lo contrario, los cojinetes de reemplazo sufrirán exactamente el mismo destino en el momento en que la bomba se ponga en marcha nuevamente.

El Mito del Exceso de Grasa: Cuando el Mantenimiento Causa Fallas

Es un concepto erróneo común en la planta que si un poco de grasa es bueno, más grasa debe ser mejor. Esta creencia lleva a una de las fallas más frecuentes inducidas por técnicos: el exceso de grasa. Bombear demasiada grasa en un alojamiento de cojinete no proporciona protección adicional. En cambio, elimina el espacio libre necesario para que la grasa se expanda y disipe el calor. Los elementos rodantes se ven forzados a atravesar la cavidad densa de grasa compactada, creando una fricción de fluido severa. Esta fricción atrapa el calor dentro del alojamiento, literalmente cocinando el cojinete y acelerando la degradación del lubricante. Además, la presión excesiva de una pistola de grasa puede reventar los sellos de labio del cojinete, permitiendo que la suciedad y los contaminantes externos entren al alojamiento. La lubricación de precisión, utilizando volúmenes calculados a intervalos estrictamente controlados, es la única manera de evitar este daño autoinfligido.

Los Diagnósticos de Precisión Ahorran Capital y Extienden la Vida del Equipo

La anatomía de una falla de cojinete cuenta una historia detallada sobre la salud de todo su sistema de bombeo. Comprender las tensiones mecánicas específicas y los modos de falla comunes de cada tipo de bomba (ya sea la tensión de la tubería en una unidad de succión final, el estriado eléctrico en una sumergible o las fuerzas de empuje extremas en una bomba multietapa) le permite abordar la causa raíz del problema, en lugar de solo tratar el síntoma. La implementación de alineación de precisión, estándares de lubricación rigurosos y diagnósticos de vibración avanzados puede extender fácilmente su Tiempo Medio Entre Fallas (MTBF) de dos a tres veces.
