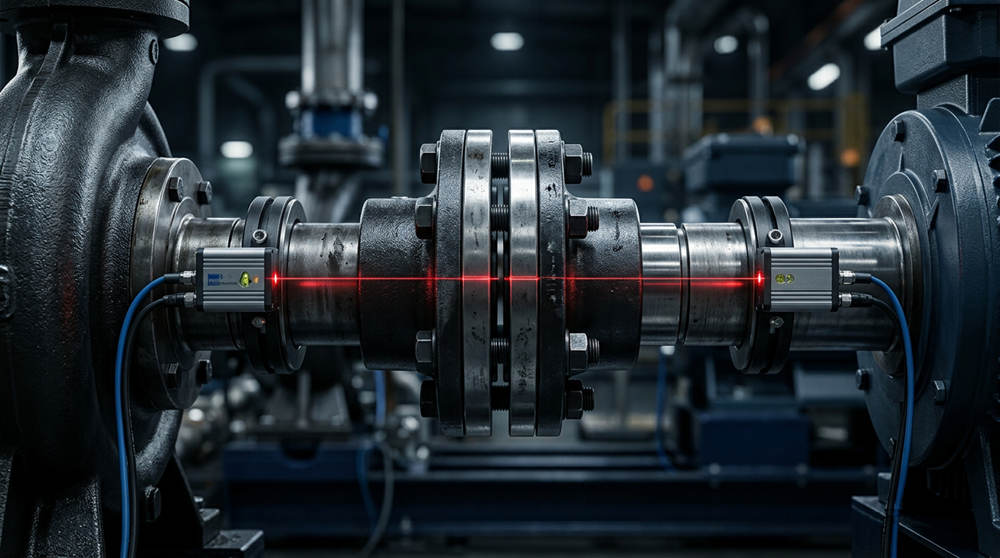

Alineación láser de la bomba y pie blando: La guía definitiva

Las fallas prematuras de los cojinetes de la bomba y los sellos mecánicos rara vez son causadas por piezas defectuosas. El principal culpable es la mala alineación del eje. Para dejar de destruir componentes nuevos, los técnicos deben eliminar la distorsión del chasis por pie cojo, tener en cuenta el crecimiento térmico y utilizar alineación láser de precisión para corregir las desviaciones angulares y paralelas.

Retira una bomba centrífuga de servicio, la reconstruyes con cojinetes de primera calidad e instalas un sello mecánico de alto nivel. Tres meses después, la bomba vuelve al taller perdiendo fluido de proceso y vibrando violentamente. La reacción inmediata suele ser culpar al fabricante de los cojinetes o asumir que el sello mecánico salió defectuoso de fábrica. Sin embargo, la causa raíz casi nunca es un defecto de fabricación. El verdadero culpable suele ser la mala alineación del eje y una preparación inadecuada de la placa base.

Cuando los equipos rotativos operan a velocidades industriales, como 1450 o 2900 RPM, incluso las desviaciones microscópicas entre los ejes del motor y la bomba crean fuerzas mecánicas devastadoras. Una desalineación de solo unas milésimas de pulgada actúa como una palanca que gira miles de veces por minuto dentro de la carcasa del equipo. Este estrés radial excesivo destruye sistemáticamente la película de fluido microscópica dentro de los sellos mecánicos, lo que provoca un severo funcionamiento en seco, fricción y fallas catastróficas. Simultáneamente, la carga pesada no deseada se transfiere directamente a los elementos rodantes de los cojinetes, causando fatiga rápida, descascarillado y colapso final de las pistas metálicas.

Si estás cansado de las fallas mecánicas prematuras, es hora de mirar la base y la alineación. La alineación de precisión es un requisito obligatorio para la confiabilidad industrial. Sigue leyendo para comprender la mecánica de la desalineación y cómo corregirla de forma permanente. (Para una inmersión más profunda en modos específicos de falla de hardware, consulta nuestra [Guía de Análisis de Fallas de Sellos Mecánicos] y [Guía de Diagnóstico de Cojinetes]).

¿Cuál es la diferencia entre la desalineación paralela y angular de la bomba?

Antes de que los técnicos puedan corregir un problema mecánico, deben identificarlo con precisión. La desalineación del eje generalmente se divide en dos categorías principales, aunque las bombas industriales casi siempre sufren una combinación de ambas.

La desalineación paralela, también conocida como desalineación por desplazamiento, ocurre cuando las líneas centrales del eje de la bomba y el eje del motor son perfectamente paralelas entre sí pero no se encuentran concéntricamente. Una línea central del eje está posicionada más arriba, más abajo o más a la izquierda o derecha que la línea central del eje opuesto. Aunque los ejes giren en la misma dirección, el desplazamiento obliga al acoplamiento a flexionarse constantemente, transmitiendo cargas radiales severas directamente a la carcasa de la bomba y los cojinetes.

La desalineación angular ocurre cuando las líneas centrales de los ejes de la bomba y el motor se cruzan en un ángulo en lugar de ser paralelas. Puedes visualizar esto imaginando dos ejes que se encuentran en el acoplamiento, pero uno está ligeramente inclinado hacia arriba o hacia un lado en comparación con el otro. Esto crea un momento de flexión severo en el cubo del acoplamiento. A medida que el equipo gira, este defecto angular empuja y tira constantemente de las caras del sello mecánico, destruyendo la planitud de precisión necesaria para mantener el fluido de proceso contenido de manera segura.

En el campo, los ingenieros de confiabilidad veteranos rara vez se encuentran con desalineación puramente paralela o puramente angular. Las bombas muestran consistentemente desalineación compuesta, lo que significa que el motor está tanto desplazado como angulado en relación con el eje de la bomba. Los sistemas modernos de alineación láser están diseñados para calcular esta geometría compuesta exacta, lo que permite a los técnicos realizar correcciones horizontales y verticales simultáneas.

¿Cómo se diagnostica y elimina el pie cojo en bombas industriales?

Nunca se puede lograr una alineación láser precisa si el chasis de la máquina está deformado. Esto nos lleva a una condición crítica conocida como [pie cojo.] El pie cojo es una condición mecánica donde los cuatro pies de montaje del motor o la bomba no se asientan perfectamente planos y al ras sobre la placa base.

Para entender por qué el pie cojo es fatal para la confiabilidad de la bomba, considera una silla estándar de cuatro patas en un piso irregular. Una pata flota ligeramente sobre el suelo. Si fuerzas esa pata flotante hacia abajo y la atornillas firmemente al piso, todo el marco de la silla se torcerá bajo el estrés. La misma física se aplica a un motor industrial. Si aprietas los pernos de sujeción en un pie cojo, el marco de hierro fundido del motor se tuerce y distorsiona. Esta distorsión interna desalinea el estator y el rotor internos, crea campos magnéticos desiguales y dobla permanentemente el eje del motor. Intentar alinear con láser una máquina deformada es matemáticamente imposible porque la geometría base cambia cada vez que un técnico toca una llave a un perno.

Instruye a los técnicos para que diagnostiquen y corrijan el pie cojo antes siquiera de encender el sistema de alineación láser. El procedimiento requiere herramientas de medición de precisión. Los técnicos deben usar un indicador de carátula o el programa dedicado de pie cojo en un sistema láser para medir el equipo con precisión. El técnico monta el dispositivo de medición, aprieta completamente los cuatro pernos del motor y luego afloja lentamente un perno a la vez. A medida que el perno se afloja, el técnico mide el [salto] o la deflexión vertical de ese pie específico.

El estándar de la industria dicta que el pie cojo debe corregirse hasta que la deflexión en cada punto de montaje sea inferior a 0.05 mm (0.002 pulgadas). Para solucionar el problema, los técnicos deslizan calzas de acero inoxidable cortadas con precisión debajo del pie problemático para llenar el espacio microscópico. Nunca uses calzas de latón, acero al carbono o caseras, ya que estos materiales se comprimen, oxidan o deforman bajo el peso extremo de los motores industriales. Solo después de que el equipo se asiente perfectamente plano sin tensión de los pernos puede comenzar el proceso real de alineación del eje.

¿Cuál es el procedimiento operativo estándar para la alineación láser del eje?

Una vez que la base esté segura y el equipo descanse plano, los técnicos pueden proceder a alinear los ejes. Seguir un Procedimiento Operativo Estándar estricto garantiza resultados repetibles y basados en datos en lugar de depender de suposiciones obsoletas.

Paso 1: Alineación Gruesa
Los técnicos nunca deben colocar sensores láser altamente sensibles en una máquina que esté visiblemente desalineada por un margen masivo. Primero, usa una regla de acero de calidad y galgas de espesores. El técnico coloca la regla a través de los cubos del acoplamiento para asegurarse de que el motor y la bomba estén generalmente orientados en la misma dirección. Esta alineación gruesa asegura que, una vez montados los láseres, los haces realmente golpeen los sensores objetivo sin leer instantáneamente [fuera de rango] cuando los ejes se giren.

Paso 2: Corrección del Pie Cojo
Como se detalló extensamente en la sección anterior, el técnico mide y elimina todas las condiciones de pie cojo. La placa base debe estar limpia, libre de óxido y sin calzas viejas y dobladas.

Paso 3: El Movimiento Vertical
La alineación de precisión dicta que los técnicos siempre ajusten primero la alineación vertical. Los ajustes verticales se logran agregando o quitando calzas de acero inoxidable precortadas de precisión debajo de los pies del motor. Si el sistema láser calcula que el motor está 0.15 mm demasiado bajo, el técnico afloja los pernos, levanta el motor e inserta exactamente 0.15 mm de calzas de acero inoxidable de alta calidad debajo de los cuatro pies. Al corregir primero el plano vertical, el técnico establece una elevación sólida y plana. Si intentas el movimiento horizontal primero, el acto de levantar el motor para agregar calzas destruirá fácilmente todo el progreso horizontal que acabas de hacer.

Paso 4: El Movimiento Horizontal
Una vez que la alineación vertical está bloqueada y verificada por el sistema láser, el técnico aborda el plano horizontal. Este ajuste utiliza los pernos de gato de servicio pesado soldados a la placa base. Los pernos de gato permiten al técnico deslizar suavemente el motor pesado hacia la izquierda o derecha en incrementos microscópicos. El técnico observa la alimentación de datos en vivo en la pantalla de alineación láser, girando los pernos de gato hasta que el desplazamiento horizontal y la angularidad caigan precisamente dentro de las tolerancias aceptables del fabricante. Una vez que tanto el plano vertical como el horizontal estén en verde en la pantalla, el técnico aplica la secuencia de torque final a los pernos de sujeción del motor y documenta los datos de alineación completados.

¿Cómo afecta el crecimiento térmico la alineación de la bomba a altas temperaturas?

Las bombas industriales no operan en el vacío, y ciertamente no operan a una temperatura ambiente estática. Un factor crítico que separa a los mecánicos promedio de los ingenieros de confiabilidad avanzados es la capacidad de tener en cuenta el crecimiento térmico.

Las bombas típicamente mueven fluidos de proceso relativamente fríos o a temperatura ambiente. Sin embargo, los motores eléctricos que impulsan esas bombas generan cantidades masivas de calor eléctrico y por fricción. Es común que las carcasas de los motores industriales alcancen 60°C o más durante la operación continua. Las leyes de la física dictan que los metales se expanden cuando se calientan. Debido a que el motor se calienta significativamente más que la bomba, el chasis y el eje del motor se expandirán y crecerán hacia arriba.

Una bomba y un motor alineados perfectamente con tolerancia cero a temperatura ambiente (conocido como alineación en frío) se desplazarán físicamente de la alineación cuando operen a plena carga (conocido como alineación en caliente). El eje del motor literalmente [crecerá] verticalmente, introduciendo una desalineación paralela severa mientras la máquina está en funcionamiento.

Para aplicaciones críticas de alta temperatura, como bombas de alimentación de calderas o bombas de circulación de aceite caliente, los técnicos deben calcular el [Desplazamiento Térmico.] El equipo de ingeniería determina el coeficiente de expansión térmica para el hierro fundido o acero específico que se utiliza, mide la distancia desde la línea central hasta la base y calcula el delta de temperatura operativa esperado. Basándose en este cálculo, el técnico alinea intencionalmente el motor ligeramente más bajo que la bomba cuando el equipo está frío. A medida que el motor se calienta durante la operación, crece perfectamente hacia la alineación correcta de la línea central, asegurando una larga vida útil de los cojinetes y sellos mecánicos sin estrés.

Bases Rígidas: El Requisito Previo para la Alineación de Precisión

La alineación láser no es un servicio premium opcional reservado para instalaciones corporativas masivas; es un requisito previo obligatorio para la confiabilidad de la bomba en cualquier operación. Sin una alineación precisa, los cojinetes se descascarillarán, los sellos mecánicos se romperán y los presupuestos de mantenimiento se dispararán debido al tiempo de inactividad innecesario.

Lograr y mantener esta alineación crítica es físicamente imposible sobre una base endeble, corroída o diseñada incorrectamente. Una alineación láser de precisión es tan buena como la base que soporta la maquinaria.

StreamPumps comprende la relación vital entre la rigidez estructural y la longevidad del equipo rotativo. Recomendamos encarecidamente a los gerentes de mantenimiento e ingenieros de confiabilidad que se pongan en contacto con StreamPumps para explorar nuestras bombas centrífugas avanzadas. Los sistemas StreamPumps están diseñados con bases de hierro fundido reforzado y acero fabricado de servicio pesado que eliminan por completo la torsión, deformación y resonancia. Al actualizar a una base rígida de StreamPumps, te aseguras de que una vez que tus técnicos ajusten esa alineación láser perfecta, permanezca permanente durante la vida útil del equipo.

Preguntas Frecuentes sobre la Alineación de Bombas

¿Cuánto cuesta la alineación láser de bombas?

El costo de la alineación láser de bombas depende en gran medida de si utilizas mano de obra interna o contratas contratistas externos. La compra de un sistema de alineación láser industrial de alta calidad requiere una inversión de capital inicial de entre $5,000 y $20,000. Contratar contratistas especializados externos de montaje de maquinaria generalmente cuesta entre $500 y $1,500 por bomba, dependiendo de la ubicación geográfica, el tamaño del equipo y la gravedad de la degradación de la placa base.

¿Cuánto tiempo lleva una alineación completa y corrección del pie cojo?

Un técnico de confiabilidad capacitado puede completar una alineación láser estándar, incluido un diagnóstico y corrección exhaustivos del pie cojo, en aproximadamente dos a cuatro horas. Sin embargo, si la placa base está muy corroída, requiere mecanizado o sufre de una tensión severa de la tubería que debe ser corregida por tuberos, el cronograma puede extenderse fácilmente a un día laboral completo por bomba.

¿Cuáles son los riesgos de omitir la corrección del pie cojo?

Omitir la corrección del pie cojo garantiza que tus lecturas de alineación láser serán inexactas e irrepetibles. El riesgo principal es la distorsión extrema del marco mecánico, que dobla el rotor interno del motor, crea armónicos eléctricos dañinos y coloca una tensión de unión permanente en los cojinetes de la bomba. Esta supervisión conduce directamente a una falla catastrófica del sello mecánico y a la destrucción de los cojinetes en cuestión de semanas después del arranque.

¿Cuáles son las alternativas a la alineación láser para bombas centrífugas?

La principal alternativa a la alineación láser es el método tradicional del indicador de carátula, específicamente la técnica del indicador de carátula inverso. Si bien un maquinista altamente calificado puede lograr tolerancias precisas usando indicadores de carátula, el proceso es increíblemente intensivo en matemáticas, propenso a errores de lectura y tiene dificultades para tener en cuenta la flexión del soporte. Los sistemas láser son abrumadoramente recomendados porque automatizan cálculos de geometría complejos y eliminan los errores matemáticos humanos.

¿Quién es responsable de mantener las tolerancias de alineación de la bomba?

Mantener las tolerancias de alineación de la bomba es una responsabilidad compartida entre el equipo de mantenimiento mecánico, los ingenieros de confiabilidad y los montadores de maquinaria. Los ingenieros de confiabilidad son responsables de establecer las especificaciones de tolerancia aceptables y calcular los objetivos de crecimiento térmico. Los montadores de maquinaria de campo y los técnicos de bombas industriales son responsables de ejecutar la alineación física, corregir los defectos de la placa base y documentar meticulosamente los datos de alineación final.
