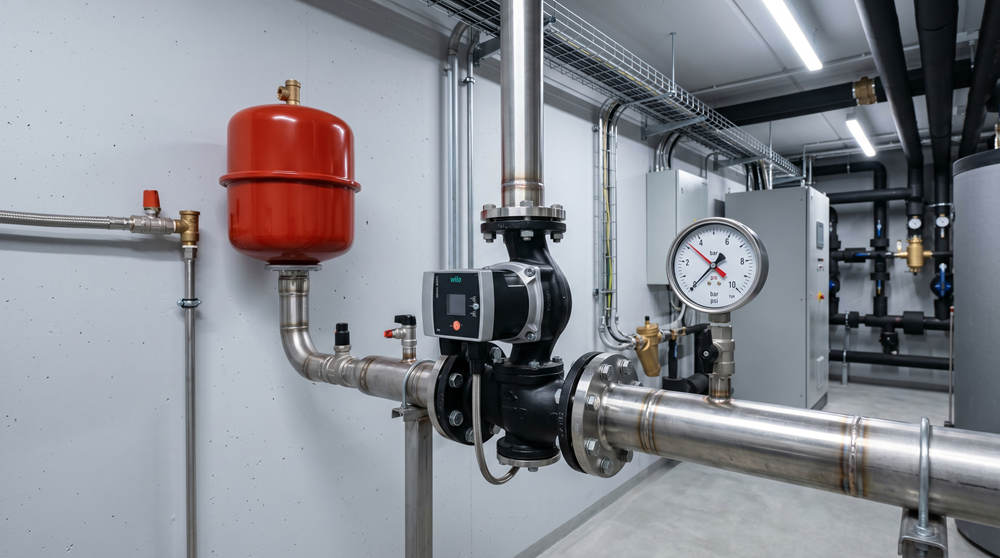

Prevención de fallos en la bomba de circulación mediante diagnósticos del sistema

El fallo de la bomba de circulación se diagnostica erróneamente con frecuencia; la causa raíz suele ser una baja presión estática del sistema que provoca cavitación. Para evitar daños recurrentes en la bomba, los ingenieros deben diagnosticar y resolver las fallas del vaso de expansión y adherirse al principio de [bombeo hacia afuera] antes de reemplazar la bomba de circulación.

El ruido mecánico en un sistema hidrónico cerrado es un indicador de diagnóstico crítico. Con frecuencia, el personal de mantenimiento reporta ruido mecánico severo—a menudo descrito como una firma acústica de rechinido—que emana de la bomba de circulación. La respuesta de campo estándar, aunque defectuosa, es el reemplazo inmediato de la unidad de bomba. Sin embargo, los administradores de instalaciones y los ingenieros mecánicos, eléctricos y de plomería (MEP) a menudo observan que la bomba de reemplazo desarrolla exactamente la misma falla mecánica poco después de la puesta en marcha.

Esta falla recurrente indica un error de diagnóstico fundamental. La bomba de circulación rara vez es el defecto principal. En la gran mayoría de las fallas del sistema hidrónico, la causa raíz es la baja presión estática del sistema. Operar una bomba bajo una presión estática deficiente crea una condición física altamente destructiva dentro de la voluta de la bomba. Comprender la dinámica subyacente del sistema es obligatorio para prevenir la degradación prematura del equipo. Este artículo proporciona un análisis técnico integral de los mecanismos de falla de las bombas de circulación, el diagnóstico del vaso de expansión y los protocolos de diseño del sistema.

¿Qué causa el ruido mecánico y la cavitación en las bombas de circulación?

Para diagnosticar fallas recurrentes de la bomba, los ingenieros deben analizar la dinámica de fluidos que ocurre en el impulsor de la bomba. En un sistema hidrónico cerrado, el fluido operativo (agua o una mezcla de agua y glicol) no necesita alcanzar los 100 °C para sufrir un cambio de fase de líquido a vapor. La vaporización es una función tanto de la temperatura como de la presión.

Si la presión estática del sistema cae significativamente por debajo del umbral operativo requerido, el fluido a alta temperatura (por ejemplo, operando a 80 °C) se vaporizará instantáneamente al llegar a la entrada de succión de la bomba, donde la presión localizada es más baja. Este cambio de fase genera burbujas de vapor microscópicas dentro de la corriente de fluido.

A medida que estas burbujas de vapor viajan a través de la voluta de la bomba, se mueven desde la zona de succión de baja presión hacia la zona de descarga de alta presión creada por el impulsor giratorio. El aumento repentino de presión hace que las burbujas de vapor se compriman y colapsen violentamente. Este proceso termodinámico se define como cavitación.

La cavitación produce ondas de choque localizadas extremas. Estas microimplosiones son la fuente del severo ruido de rechinido que a menudo se diagnostica erróneamente como falla mecánica del rodamiento. Además, la cavitación causa una erosión rápida e irreversible del material en las superficies metálicas del impulsor y la voluta de la bomba. Durante un período operativo corto, esta erosión destruye la eficiencia hidráulica de la bomba, desestabiliza el equilibrio del impulsor y, en última instancia, causa una falla mecánica completa.

¿Cómo conduce la falla del vaso de expansión a la cavitación de la bomba?

Comprender por qué cae la presión del sistema requiere examinar el vaso de expansión. El vaso de expansión es un componente crítico de seguridad y regulación de presión en cualquier red cerrada de calefacción o refrigeración hidrónica. Su función principal es absorber la expansión térmica volumétrica del fluido del sistema a medida que se calienta, manteniendo así una presión estática estable del sistema (típicamente diseñada alrededor de 1.5 bar para aplicaciones comerciales estándar).

La arquitectura interna de un vaso de expansión estándar consiste en un tanque de acero dividido por un diafragma de goma flexible. Un lado se conecta al sistema hidrónico y se llena con fluido; el otro lado contiene un gas compresible (generalmente nitrógeno o aire) precargado a una presión específica.

El mecanismo de falla de los vasos de expansión

Si el vaso de expansión pierde su presión de gas de precarga debido a una fuga microscópica en la válvula, o si el diafragma de goma interno se rompe debido a la fatiga del material, el vaso ya no puede absorber la expansión del fluido. En consecuencia, el sistema hidrónico se bloquea hidráulicamente.

Sin una zona de expansión funcional, el sistema experimenta fluctuaciones de presión extremas. Cuando la caldera se enciende y la temperatura del fluido aumenta, el fluido se expande, provocando un pico de presión inmediato. Este estado de alta presión obliga a la válvula de alivio de seguridad del sistema a abrirse y descargar fluido del sistema para evitar la rotura estructural de la tubería.

Por el contrario, cuando el ciclo de calefacción termina y el fluido se enfría, el volumen del fluido se contrae. Debido a que la válvula de alivio de seguridad descargó fluido previamente, el sistema ahora carece de volumen total suficiente. La presión del sistema posteriormente cae a niveles cercanos a cero. Operar una bomba de circulación bajo estas condiciones de presión estática severamente agotadas induce inevitablemente los ciclos de vaporización y cavitación detallados en la sección anterior.

¿Cuáles son los diagnósticos de campo estándar para probar un vaso de expansión?

Antes de autorizar el reemplazo de una bomba de circulación cavitante, los técnicos deben verificar la integridad operativa del vaso de expansión. Los ingenieros MEP deben hacer cumplir protocolos de diagnóstico estrictos durante el mantenimiento del sistema. Las siguientes pruebas proporcionan una verificación inmediata del estado del vaso.

Cómo realizar una prueba acústica en un vaso de expansión

La prueba acústica es un procedimiento de diagnóstico preliminar no invasivo. Instruya a los técnicos para que golpeen suavemente las secciones superior e inferior de la carcasa del vaso de expansión con una herramienta metálica.

En un vaso funcional, la sección que contiene el gas precargado emitirá un sonido hueco, resonante y distintivo. La sección conectada al fluido del sistema emitirá un sonido denso y sólido. Si tanto la sección superior como la inferior emiten una firma acústica sólida y densa, el diafragma interno se ha roto y todo el vaso está inundado con fluido del sistema. El vaso requiere reemplazo inmediato.

Cómo realizar una prueba de válvula Schrader en un vaso de expansión

La prueba de la válvula Schrader proporciona una confirmación absoluta de la integridad del diafragma interno. La válvula Schrader es el accesorio neumático utilizado para aplicar la precarga de gas, generalmente ubicado debajo de una tapa protectora en el lado de la cámara de gas del vaso.

Instruya a los técnicos para que presionen brevemente el pasador central de la válvula Schrader.

• Si se libera gas presurizado, la cámara de precarga está intacta, aunque la presión precisa aún debe verificarse con un manómetro neumático calibrado para asegurar que coincida con las especificaciones del sistema.

• Si se descarga fluido del sistema hidrónico desde la válvula Schrader, el diafragma de goma interno ha sufrido una falla estructural crítica. El fluido ha penetrado en la cámara de gas. El vaso de expansión está completamente defectuoso y debe reemplazarse inmediatamente antes de instalar una nueva bomba de circulación.

¿Por qué es crítico el principio de [bombeo hacia afuera] para la instalación de la bomba de circulación?

Más allá de la falla de componentes, la arquitectura fundamental de la tubería influye directamente en la longevidad de la bomba. El posicionamiento de la bomba de circulación en relación con el vaso de expansión dicta la distribución de presión dinámica en toda la red de tuberías. Esta relación se centra en el Punto de Sin Cambio de Presión (PONPC).

El PONPC es la ubicación específica donde el vaso de expansión se conecta al circuito hidrónico principal. Independientemente de si la bomba de circulación está operando o inactiva, la presión del sistema en el PONPC permanece constante, regida únicamente por la presión interna del vaso de expansión.

Las consecuencias de una instalación incorrecta

Históricamente, muchos sistemas se instalaron con la bomba de circulación ubicada aguas arriba del vaso de expansión, bombeando fluido directamente hacia el PONPC. Esta configuración es matemática e hidráulicamente perjudicial.

Cuando una bomba opera, genera una presión diferencial (altura). Si la bomba empuja el fluido hacia el PONPC, la presión diferencial de la bomba se resta de la presión estática base del sistema. Esta resta induce una presión dinámica negativa en la entrada de succión de la bomba. La presión de succión negativa facilita activamente la entrada de aire disuelto a través de los accesorios de la tubería, reduce el umbral de vaporización del fluido y desencadena una cavitación inmediata.

El procedimiento de instalación correcto

Para garantizar la máxima estabilidad del sistema, los ingenieros MEP deben hacer cumplir el principio de [bombeo hacia afuera]. La bomba de circulación debe instalarse aguas abajo del vaso de expansión, bombeando el fluido lejos del PONPC.

En esta configuración, la presión diferencial de la bomba se suma a la presión estática base del sistema. Este efecto aditivo garantiza un estado de presión dinámica positiva en toda la red hidrónica, especialmente en la entrada de succión de la bomba. Mantener una alta presión positiva en la entrada de succión es el método de ingeniería más efectivo para suprimir la vaporización del fluido y eliminar la cavitación.

¿Cómo pueden los ingenieros abordar las causas raíz del sistema para la longevidad de la bomba?

Diagnosticar el ruido severo de la bomba requiere un enfoque sistémico y disciplinado en lugar de un reemplazo inmediato de componentes. Los ingenieros y técnicos deben priorizar los diagnósticos a nivel del sistema verificando la precisión del manómetro del sistema y ejecutando pruebas rigurosas en el vaso de expansión. Reemplazar una bomba de circulación sin rectificar un vaso de expansión roto o corregir una instalación defectuosa aguas arriba garantizará la destrucción de la unidad de reemplazo.

Para proteger aún más la infraestructura hidrónica, los ingenieros MEP deben especificar bombas de circulación de primera calidad que cuenten con diseños hidráulicos internos optimizados. Específicamente, especificar bombas con una clasificación de Altura de Succión Positiva Neta Requerida (NPSHr) baja y diseñada con precisión proporciona un margen de seguridad operativa significativamente más amplio contra fluctuaciones menores de presión del sistema. Al mantener una presión estable del sistema, confirmar la integridad del vaso de expansión y adherirse al principio de bombeo hacia afuera, los administradores de instalaciones pueden eliminar la cavitación y garantizar el ciclo de vida máximo de su equipo de bombeo hidrónico.

Preguntas Frecuentes (FAQ)

¿Cuál es la presión estática óptima para un sistema de calefacción hidrónico cerrado?

La presión estática óptima depende de la altura vertical del edificio y la temperatura operativa. Para instalaciones comerciales estándar de uno o dos pisos, la presión estática base típicamente se diseña a 1.5 bar (150 kPa). Sin embargo, los ingenieros deben calcular la altura estática específica (0.1 bar por metro de altura del edificio) y agregar un margen de seguridad de 0.3 a 0.5 bar para determinar la presión de precarga precisa para el vaso de expansión.

¿Con qué frecuencia se deben probar los vasos de expansión en instalaciones comerciales?

Los vasos de expansión requieren inspección obligatoria durante los ciclos de mantenimiento preventivo anual. La presión de precarga estática debe verificarse mientras el sistema hidrónico está despresurizado. La verificación anual asegura que el diafragma permanezca flexible y que la carga de gas sea suficiente para absorber la expansión térmica de manera segura.

¿Qué significa NPSHr en el contexto de las bombas de circulación?

NPSHr significa Altura de Succión Positiva Neta Requerida (Net Positive Suction Head required). Es una métrica proporcionada por el fabricante de la bomba que indica la presión mínima absoluta del fluido requerida en la entrada de succión de la bomba para evitar que el fluido se vaporice y cause cavitación. Una clasificación NPSHr más baja significa que la bomba puede operar de manera segura en condiciones de presión del sistema más bajas.

¿Puede ocurrir cavitación si la presión del sistema es normal?

Sí, la cavitación puede ocurrir incluso si la presión estática general del sistema parece normal. Esto ocurre si hay una restricción de flujo localizada severa inmediatamente aguas arriba de la bomba, como un filtro Y obstruido o una válvula de aislamiento parcialmente cerrada. La restricción crea una caída de presión severa directamente en la entrada de la bomba, hundiendo la presión local por debajo del punto de vaporización del fluido e induciendo cavitación.
