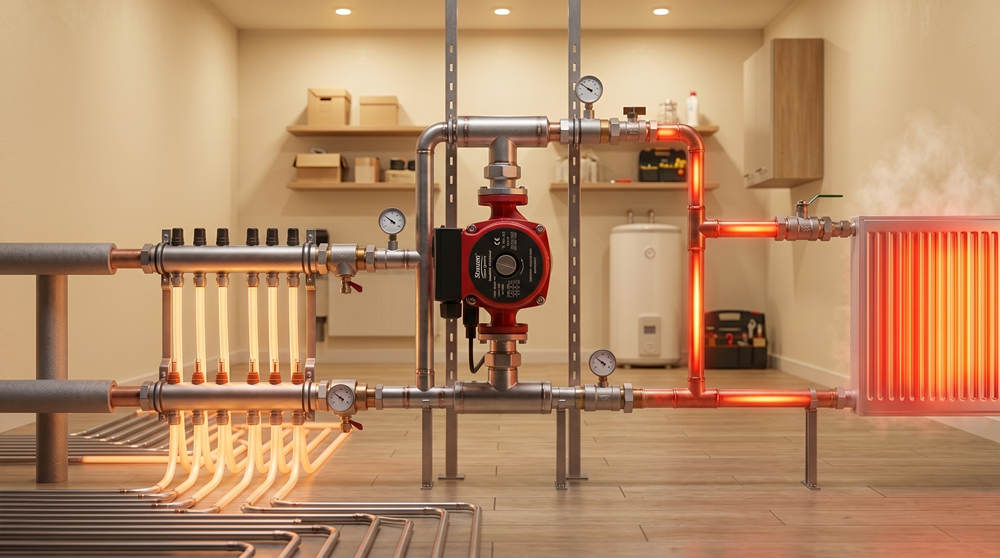

Guía de equilibrado hidráulico para radiadores y calefacción por suelo radiante

Un equilibrado hidrónico adecuado requiere que el modo de control de la bomba circuladora coincida con el emisor de calor específico. Elija el modo de presión proporcional para sistemas de radiadores con válvulas termostáticas para eliminar el ruido y ahorrar energía. Elija el modo de presión constante para suelos radiantes para mantener un caudal estricto en los circuitos de colectores de alta fricción.

Llega la temporada de calefacción y, en cuestión de semanas, el teléfono empieza a sonar. Los clientes se quejan de habitaciones que nunca se calientan, tuberías que silban o facturas de energía que se han disparado de repente. Para evitar estas temidas llamadas de revisión por [habitación fría], muchos instaladores recurren a un viejo hábito del sector: comprar la bomba circuladora más grande disponible. La lógica parece sólida en apariencia. Empujar más agua a través del sistema debería garantizar que el calor llegue a todos los rincones del edificio.

En la calefacción hidrónica moderna, este enfoque de sobredimensionamiento es una receta para el desastre. Las bombas sobredimensionadas desperdician enormes cantidades de electricidad, crean una velocidad excesiva que provoca silbidos en las válvulas y provocan un grave desequilibrio hidrónico. Las habitaciones más cercanas a la caldera se sobrecalientan, mientras que las más alejadas permanecen heladas.

Los sistemas de calefacción modernos se basan en una física precisa, tecnología de velocidad variable y cálculos de caudal exactos. Instalar una bomba inteligente es solo la mitad de la batalla. Configurarla correctamente es lo que diferencia una instalación amateur de un sistema de nivel experto.

Esta guía desglosa los principios esenciales del equilibrado hidrónico. Cubriremos los mitos sobre el dimensionamiento de bombas, los cálculos de caudal y los modos de control exactos necesarios tanto para radiadores tradicionales como para sistemas de suelo radiante.

¿Cuál es el Coste Oculto de Sobredimensionar las Bombas Circuladoras?

Durante décadas, la práctica estándar en la industria de la fontanería y climatización fue sobredimensionar los equipos para estar seguros. Los instaladores razonaban que una bomba más grande superaría cualquier restricción imprevista en las tuberías o un mal equilibrado. Hoy sabemos que este enfoque daña activamente el sistema.

Cuando instalas una bomba que es demasiado grande para la demanda de caudal real del sistema, fuerzas agua a alta velocidad contra válvulas restrictivas. Esta alta velocidad crea turbulencias. La turbulencia se traduce directamente en ruido, lo que genera quejas sobre tuberías que silban y válvulas que golpean.

Además, empujar el exceso de agua a través de los circuitos de calefacción más cercanos significa que el agua regresa a la caldera demasiado rápido. Esto destruye el diferencial de temperatura necesario ($\Delta T$) que las calderas de condensación modernas necesitan para funcionar de manera eficiente. Una caldera que no puede condensar quemará más combustible, aumentando los costes operativos. El cliente termina pagando por la electricidad desperdiciada al hacer funcionar una bomba sobredimensionada y por el gas desperdiciado porque la caldera funciona de manera ineficiente.

¿Cómo Funciona la [Altura Manométrica] de la Bomba en un Sistema de Calefacción de Circuito Cerrado?

Uno de los mitos de dimensionamiento más persistentes en la industria de la calefacción hidrónica involucra la [Altura Manométrica] de la bomba. Los instaladores miran con frecuencia un edificio de tres pisos y asumen que necesitan una bomba masiva para empujar el agua hasta el último piso. Esto representa un malentendido fundamental de cómo opera un sistema de circuito cerrado.

Un sistema de calefacción hidrónico está completamente lleno de agua y presurizado. El agua que sube por la tubería de impulsión está perfectamente equilibrada por el peso del agua que baja por la tubería de retorno. La gravedad se anula efectivamente a sí misma. La bomba no necesita elevar el agua contra la gravedad. Solo necesita superar la pérdida por fricción creada por las tuberías, codos, accesorios y válvulas.

Piénsalo como una noria. El motor que impulsa la noria no tiene que levantar a cada pasajero desde el suelo hasta la cima. El peso de las personas que bajan equilibra el peso de las personas que suben. El motor solo necesita proporcionar suficiente energía para superar la fricción de los rodamientos de la rueda.

Por lo tanto, al calcular la altura manométrica requerida para un edificio, debes centrarte completamente en la caída de presión (medida en pies de columna de agua o kilopascales) del circuito más largo y restrictivo del sistema. La altura física del edificio es irrelevante para la bomba circuladora en un sistema de circuito cerrado.

¿Cómo Afecta el $\Delta T$ al Caudal en Radiadores vs. Suelo Radiante?

Comprender los requisitos de caudal es el siguiente paso crítico para lograr el equilibrio hidrónico. El caudal requerido (Q) para cualquier sistema de calefacción depende directamente de dos factores: la potencia calorífica requerida (en BTU o kW) y la diferencia de temperatura ($\Delta T$) entre las líneas de impulsión y retorno.

Diferentes emisores de calor requieren características de caudal completamente diferentes según su $\Delta T$ de diseño.

Requisitos de Caudal para Suelo Radiante (UFH)

Los sistemas de suelo radiante operan a temperaturas relativamente bajas para proteger el acabado del suelo y mantener el confort humano. Debido a que el agua de impulsión es más fría (a menudo alrededor de 100°F a 115°F), la caída de temperatura a través del circuito del suelo es pequeña. Esto se conoce como un diferencial de temperatura bajo o $\Delta T$ pequeño (típicamente alrededor de 10°F a 15°F).

Para entregar la potencia calorífica necesaria a la habitación con un $\Delta T$ pequeño, el sistema requiere un alto volumen de caudal de agua. La bomba debe mover el agua rápidamente a través de los circuitos para que el agua no pierda todo su calor antes de llegar al final del circuito.

Requisitos de Caudal para Radiadores

Los radiadores de panel tradicionales operan a temperaturas mucho más altas (a menudo 140°F a 160°F o más). Debido a que el agua está caliente, puede liberar una cantidad significativa de energía térmica en la habitación, resultando en un $\Delta T$ grande (típicamente 20°F a 35°F).

Debido a que la temperatura del agua desciende significativamente desde la impulsión hasta el retorno, el sistema requiere comparativamente menos caudal para entregar la misma cantidad de calor. El agua se mueve más lentamente, pasa más tiempo en el radiador y transfiere energía de manera eficiente.

¿Por Qué Debes Usar el Modo de Presión Proporcional para Radiadores?

Los sistemas de radiadores modernos están casi siempre equipados con Válvulas Termostáticas para Radiadores (TRVs). Estas válvulas son esenciales para el control localizado de la temperatura. A medida que una habitación se calienta, el líquido o la cera dentro del cabezal de la TRV se expande, empujando lentamente el pasador de la válvula hacia abajo para restringir el caudal. Cuando la habitación alcanza la temperatura deseada, la TRV se cierra completamente.

Esta dinámica crea un gran desafío para la bomba circuladora. Si una bomba estándar opera a una velocidad fija, continúa empujando agua a una presión constante. A medida que las TRVs en todo el edificio comienzan a cerrarse, el agua tiene menos lugares a donde ir. La presión dentro de las tuberías abiertas restantes aumenta. La velocidad del agua aumenta drásticamente a medida que se comprime a través de las TRVs parcialmente cerradas. Esto crea un ruido fuerte y molesto [silbido] que los clientes detestan.

La solución definitiva es configurar la bomba circuladora inteligente en Modo de Presión Proporcional.

En el Modo de Presión Proporcional, la bomba monitorea activamente la resistencia del sistema. A medida que las TRVs se cierran y la demanda de caudal del sistema disminuye, la bomba reduce inteligentemente su altura manométrica. Se ralentiza exactamente cuando las válvulas restringen, eliminando instantáneamente el exceso de velocidad y el ruido resultante. Este modo mantiene un funcionamiento silencioso y reduce drásticamente el consumo eléctrico de la bomba. Elija el Modo de Presión Proporcional si la reducción de ruido y la eficiencia energética en sistemas de radiadores de caudal variable son lo más importante.

¿Por Qué los Sistemas de Suelo Radiante Requieren el Modo de Presión Constante?

El suelo radiante opera bajo un principio hidráulico completamente diferente al de los radiadores montados en la pared. Los sistemas UFH utilizan colectores centrales para distribuir el agua a través de circuitos de tuberías muy largos y de alta fricción incrustados en el hormigón o el contrapiso.

Si intentas usar el Modo de Presión Proporcional en un colector de suelo radiante, el sistema no calentará de manera uniforme. Cuando los actuadores térmicos de varios circuitos se cierran porque esas habitaciones están calientes, una bomba en Modo de Presión Proporcional reducirá su altura manométrica. Sin embargo, los circuitos abiertos restantes todavía tienen cientos de pies de largo y poseen una fricción masiva. Al bajar la presión, la bomba pierde la fuerza necesaria para empujar el agua a través de los circuitos distantes restantes. Esas habitaciones se enfriarán inmediatamente.

Para evitar esto, los sistemas UFH requieren estrictamente el Modo de Presión Constante.

Cuando se configura en Modo de Presión Constante, la bomba mantiene un punto de ajuste de presión estricto e inquebrantable, independientemente de cuántas vías de flujo estén abiertas o cerradas. Si solo queda abierto un actuador del colector, la bomba ajustará su velocidad para mantener exactamente la misma presión a través de ese único circuito que cuando todos los circuitos estaban abiertos. Esto garantiza una distribución uniforme del calor en cada centímetro cuadrado del suelo, asegurando que los circuitos de alta fricción siempre reciban la fuerza que necesitan. Elija el Modo de Presión Constante si la distribución uniforme de la temperatura en los circuitos del colector de alta fricción es su objetivo principal.

Cómo Garantizar una Configuración Inteligente para Bombas de Velocidad Variable

Las bombas circuladoras de velocidad variable modernas son maravillas de la ingeniería. Cuentan con microprocesadores avanzados, motores ECM y pantallas digitales. Sin embargo, sus funciones [inteligentes] son completamente inútiles si el instalador selecciona el modo de control incorrecto durante la puesta en marcha.

Lograr un equilibrio hidrónico perfecto, cero ruido y el máximo confort se reduce a hacer coincidir el modo de presión correcto con el emisor de calor correcto. Los radiadores con TRVs necesitan Presión Proporcional para combatir el ruido a medida que las válvulas se cierran. Los colectores de suelo radiante necesitan Presión Constante para superar de manera fiable la pérdida de fricción extrema.

Al comprender la física del circuito cerrado y alejarse de la mentalidad de [más grande es mejor], los profesionales de climatización pueden ofrecer sistemas de calefacción altamente eficientes y silenciosos que eliminan las llamadas de revisión y maximizan la satisfacción del cliente.

Preguntas Frecuentes (FAQ)

¿Qué es el equilibrado hidrónico?
El equilibrado hidrónico es el proceso de ajustar el flujo de agua en un sistema de calefacción o refrigeración para garantizar que el calor se distribuya de manera uniforme. Un equilibrado adecuado evita problemas donde algunas habitaciones se sobrecalientan mientras que otras permanecen frías.

¿Cuánto cuesta una bomba sobredimensionada en energía desperdiciada?
Según estudios energéticos de la industria, una bomba circuladora sobredimensionada que funciona continuamente puede consumir hasta tres veces más electricidad que una bomba de velocidad variable correctamente dimensionada que opera en el modo de control adecuado.

¿Cuál es el principal riesgo de usar el modo de bomba incorrecto para radiadores?
Si usas modos de Presión Constante o velocidad fija en radiadores con válvulas termostáticas, el riesgo principal es la velocidad excesiva del agua. Esto provoca ruidos fuertes de silbido en las válvulas y acelera el desgaste de los componentes del sistema.

¿Existen alternativas al uso de bombas inteligentes para el equilibrado?
Históricamente, los instaladores usaban válvulas de equilibrado manuales para restringir físicamente el flujo. Si bien las válvulas manuales siguen siendo necesarias para el equilibrado de referencia, las bombas de velocidad variable automatizan los ajustes dinámicos, lo que las convierte en la opción superior para las cargas cambiantes modernas.

¿Quién debe realizar el equilibrado hidrónico en un sistema comercial?
El equilibrado hidrónico debe ser realizado por un técnico de climatización certificado, un ingeniero mecánico o un contratista de fontanería capacitado en dinámica de fluidos y puesta en marcha de sistemas.
