Conocimiento de la bomba
04. 28, 2026
Las bombas multietapa generan una presión interna inmensa para mover fluidos de manera efectiva a través de sistemas industriales complejos. La integridad estructural de la carcasa de la bomba es lo único que se interpone entre una operación de alta eficiencia y una fuga catastrófica de alta presión en el piso de su fábrica. Al manipular fluidos agresivos o temperaturas extremas, el diseño de la carcasa dicta la confiabilidad, la seguridad y el programa de mantenimiento de todo su sistema de manejo de fluidos.

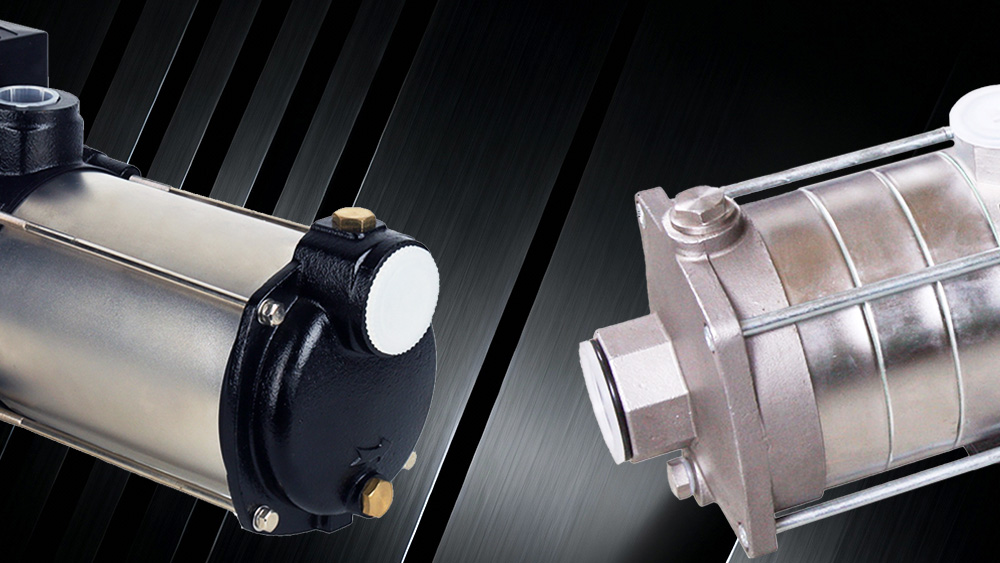

En el mundo de las bombas centrífugas multietapa, los ingenieros generalmente eligen entre dos arquitecturas de carcasa principales: el diseño tradicional segmentado (sección anular) y el diseño moderno integrado (camisa exterior/barril). Cada enfoque aborda la física de la contención de presión de manera diferente. La elección que realice impacta directamente en la longevidad del sistema y la prevención de fugas de la bomba.
Comprender las diferencias estructurales entre una carcasa de bomba segmentada e integrada es esencial para los ingenieros mecánicos y los gerentes de mantenimiento de planta. Stream Pumps desglosa la ingeniería, los pros, los contras y las aplicaciones ideales para cada tipo de carcasa para que pueda especificar el equipo más seguro y confiable para su planta.
La carcasa segmentada, a menudo denominada bomba multietapa de sección anular, utiliza una arquitectura modular para aumentar la presión de forma incremental. Los ingenieros frecuentemente llaman a este diseño "en panqueque".
En esta configuración, las carcasas de etapa individuales (difusores) se apilan una sobre otra. Varillas de unión externas de servicio pesado mantienen unidos estos segmentos individuales. El fluido se mueve de una etapa a la siguiente, ganando energía cinética y presión a medida que pasa a través de cada par sucesivo de impulsor y difusor.
Modularidad Inigualable
El diseño de bomba con varillas de unión ofrece una alta flexibilidad. Es extremadamente fácil agregar o quitar etapas para personalizar la altura (presión) exacta requerida para una aplicación específica. Si los requisitos del sistema cambian, los ingenieros pueden reconfigurar la bomba sin reemplazar toda la unidad.
Fundición de Servicio Pesado
Las bombas segmentadas dependen de componentes de metal fundido gruesos. Estas paredes más gruesas pueden manejar aplicaciones de presión ultra alta. Los sistemas de alimentación de calderas pesadas y los entornos industriales extremos se benefician de la masa pura y la resistencia a la explosión de las secciones anulares de hierro fundido o aleación pesada.
La principal desventaja del diseño segmentado radica en su mecanismo de sellado. Cada etapa individual requiere una junta tórica o empaquetadura para mantener la presión. Una bomba de 10 etapas tiene 10 posibles rutas de fuga externas.
Durante la operación, los fluidos generan un calor significativo. Si las varillas de unión se estiran debido a la expansión térmica, la fuerza de sujeción se debilita. Esta pérdida de tensión a menudo conduce a fugas entre las etapas. Las fugas de alta presión en estas uniones representan peligros de seguridad y requieren un mantenimiento inmediato y laborioso de la bomba multietapa.
El diseño de carcasa integrada representa un enfoque moderno para la contención de fluidos. Dentro de la bomba, los impulsores y difusores todavía se apilan para generar presión. Sin embargo, todo el conjunto está encapsulado dentro de un solo cilindro continuo de acero inoxidable externo.
La serie CDLF de Stream Pumps es un excelente ejemplo de una bomba de barril con camisa exterior. La camisa exterior actúa como el recipiente de presión principal, aislando las etapas internas del entorno externo.
Prevención Superior de Fugas
El diseño integrado reduce drásticamente las posibles rutas de fuga. Solo hay un sello principal superior y un sello inferior. La camisa exterior continua elimina por completo la fuga de etapa intermedia hacia el exterior. Incluso si falla una junta tórica interna, el fluido permanece contenido dentro del barril exterior, protegiendo el piso de su instalación y al personal.
Alineación Perfecta de Componentes
El cilindro exterior rígido obliga a los componentes internos a una alineación precisa. Este soporte estructural reduce la vibración del eje durante la operación de alta velocidad. Una menor vibración se traduce en una vida útil prolongada de los rodamientos, menos desgaste mecánico y un mayor tiempo medio entre fallos (MTBF).
Estética Limpia e Higiene
El exterior liso de acero inoxidable es excepcionalmente fácil de limpiar. No hay varillas de unión expuestas ni hendiduras segmentadas que puedan albergar suciedad, bacterias o agentes corrosivos. Esto hace que la bomba de barril con camisa exterior sea ideal para entornos sanitarios.
Los procedimientos de mantenimiento difieren significativamente de los diseños segmentados. Para acceder a las etapas internas para reparación o inspección, los técnicos deben retirar toda la camisa exterior. Esto puede requerir más espacio libre vertical y procedimientos de elevación específicos en comparación con desatornillar una sola sección anular.
Elegir entre los tipos de carcasa de bomba multietapa requiere una comparación directa de las prioridades operativas. Así es como se comparan las dos arquitecturas entre sí:
Integrada (Camisa Exterior): Gana de manera indiscutible. El diseño de cilindro continuo único minimiza las uniones de sellado, ofreciendo una prevención de fugas de bomba enormemente superior.
Segmentada (Sección Anular): Mayor riesgo. Múltiples empaquetaduras y la vulnerabilidad de las varillas de unión a la expansión térmica crean numerosas rutas de fuga externas potenciales.
Segmentada (Sección Anular): Tradicionalmente maneja las condiciones más extremas de la industria pesada. Los gruesos difusores de metal fundido y los pesados pernos externos manejan eficazmente choques térmicos masivos y presiones de descarga ultra altas.
Integrada (Camisa Exterior): Excelente para alta presión, pero generalmente limitada por la resistencia a la tracción de la camisa de acero inoxidable. Está optimizada para rangos industriales estándar a medio-pesados en lugar de alimentaciones extremas de calderas de plantas de energía.
Integrada (Camisa Exterior): La clara ganadora. Cuando se fabrica en acero inoxidable 316L, el exterior liso y libre de hendiduras previene la contaminación y permite lavados fáciles.
Segmentada (Sección Anular): Propensa a la acumulación externa. Las varillas de unión y uniones expuestas dificultan la limpieza a fondo, lo que la hace inadecuada para entornos sanitarios estrictos.
Seleccionar los tipos correctos de carcasa de bomba multietapa previene fallos prematuros. Los gerentes de mantenimiento de planta deben alinear la arquitectura de la bomba con las demandas específicas del fluido y la instalación.
La carcasa integrada es la opción preferida para instalaciones modernas que priorizan la limpieza, la huella y la confiabilidad. Especifique una bomba de barril con camisa exterior como la serie CDLF de Stream Pumps para:
Sistemas de Ósmosis Inversa (OI) y purificación de agua.
Impulsión y distribución de agua municipal.
Procesamiento de alimentos y bebidas.
Aplicaciones de alimentación de calderas industriales ligeras a medias.
Cualquier aplicación donde mantener un piso limpio y seco sea un mandato de seguridad estricto.
La carcasa segmentada sigue siendo muy relevante para entornos industriales brutales donde la masa pura y la tolerancia a la presión extrema superan la necesidad de un exterior impecable. Especifique una bomba multietapa de sección anular para:
Operaciones de desagüe en minería pesada.
Procesamiento extremo de petróleo y gas a alta temperatura.
Alimentaciones masivas de calderas en plantas de energía a gran escala.
La expansión térmica hace que las varillas de unión metálicas se alarguen a medida que la bomba maneja fluidos calientes. Si las varillas se expanden más rápidamente que los segmentos de la carcasa, la fuerza de sujeción disminuye. Esto permite que las juntas tóricas entre las etapas se desasienten, lo que resulta en fugas de fluido a alta presión.
Requiere un enfoque diferente. Si bien no es necesario volver a apretar múltiples varillas de unión, debe deslizar toda la camisa exterior para llegar a los impulsores. Esto requiere un espacio libre superior adecuado y un manejo cuidadoso del barril mecanizado con precisión para evitar deformaciones.
Sí, en muchas aplicaciones. Si su sistema opera dentro de los límites de presión y temperatura de una bomba de barril con camisa exterior, la actualización puede eliminar problemas crónicos de fugas. Consulte a un ingeniero de bombas para verificar las curvas hidráulicas y las alineaciones de tuberías antes de realizar la modernización.
El diseño de carcasa correcto previene costosos tiempos de inactividad, dolores de cabeza de mantenimiento y fugas peligrosas. Si bien la bomba de sección anular de servicio pesado mantiene su fortaleza en aplicaciones industriales extremas, el diseño integrado de camisa exterior se ha convertido en el estándar de oro para el procesamiento de agua moderno y confiable y el uso industrial general.
¿No está seguro de qué arquitectura de carcasa multietapa es la adecuada para sus requisitos específicos de presión y fluido? Permita que los ingenieros expertos de Stream Pumps evalúen su sistema. Contáctenos hoy para una consulta técnica y un presupuesto para garantizar que su próxima instalación de bomba funcione de manera segura y eficiente durante muchos años.
