Presentaciones de bombas
09. 07, 2026
Las aguas residuales fibrosas presentan un desafío de bombeo muy diferente al del agua sucia ordinaria.
Materiales como algodón, guantes, toallitas, fragmentos de tela, cabello, papel y otros sólidos blandos pueden enrollarse alrededor del impulsor de una bomba de aguas residuales convencional, restringir el paso hidráulico y finalmente detener la bomba por completo.

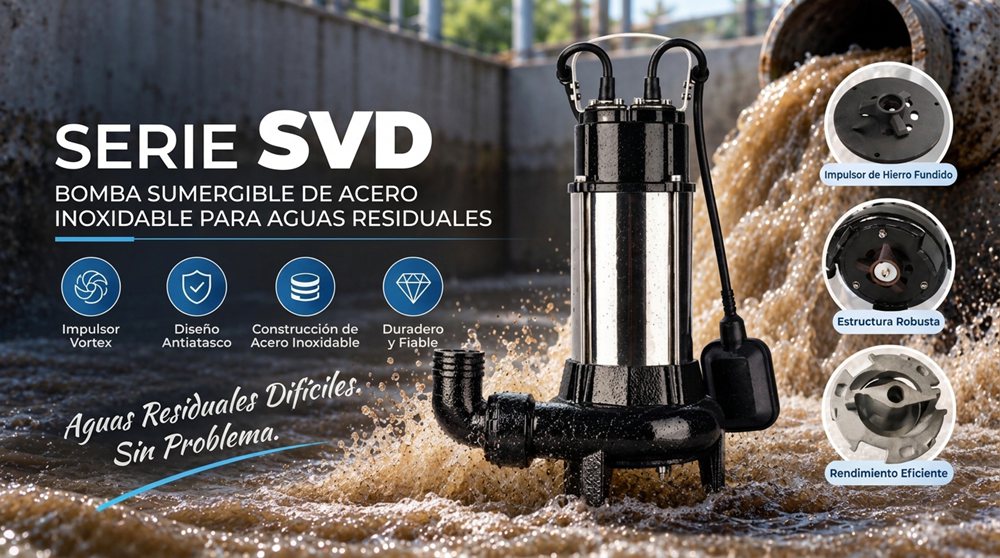

La serie de bombas trituradoras sumergibles para aguas residuales Stream SVD está diseñada específicamente para estas exigentes aplicaciones de aguas residuales.
En lugar de depender únicamente de un gran paso libre para permitir que los contaminantes atraviesen la bomba, la SVD reduce activamente el material fibroso y los sólidos blandos antes o mientras entran en el paso hidráulico principal.
Lo que hace particularmente interesante a la serie SVD es que no utiliza exactamente el mismo mecanismo de corte en toda la gama de potencias.
Los modelos SVD de 750 W a 1800 W utilizan un impulsor cortador tradicional de alta velocidad, donde la geometría de corte giratoria corta y desgarra directamente los residuos fibrosos.
La versión de 2200 W utiliza un sistema de corte tipo triturador diferente, diseñado para producir una acción de trituración y maceración más intensiva.
Comprender esta diferencia facilita la selección de la bomba SVD correcta para aguas residuales domésticas, fosas sépticas y otras aplicaciones de aguas residuales que contengan residuos fibrosos problemáticos.
La Stream SVD es una familia de bombas sumergibles para aguas residuales con carcasa de acero inoxidable, equipadas con mecanismos de corte o trituración para aguas residuales que contienen contaminantes fibrosos y sólidos blandos.
La bomba funciona completamente sumergida en las aguas residuales y combina tres funciones básicas:
Aspirar las aguas residuales hacia la bomba
Reducir el material fibroso problemático
Transferir las aguas residuales procesadas a través del sistema de descarga
Este proceso activo de reducción de sólidos distingue a la SVD de una bomba de aguas residuales convencional que depende principalmente de grandes pasos internos para mover los sólidos sin cambiar su tamaño.
La SVD es particularmente adecuada donde los contaminantes fibrosos tienen más probabilidades de causar obstrucciones que los sólidos rígidos grandes.
Uno de los detalles más importantes de la gama SVD es que las versiones de menor y mayor potencia no utilizan exactamente el mismo mecanismo de reducción de sólidos.
| Versión SVD | Tecnología de corte | Acción principal | Mejor descripción |
|---|---|---|---|
| 750–1800 W | Impulsor cortador de alta velocidad | Corta, desgarra y tritura los residuos fibrosos durante la rotación | Bomba cortadora / trituradora |
| 2200 W | Sistema de corte tipo triturador | Acción repetida de corte, trituración y maceración | Bomba trituradora / maceradora |
Ambos sistemas están diseñados para reducir el riesgo de obstrucción de aguas residuales, pero logran este objetivo de diferentes maneras.
Los modelos SVD de 750 W a 1800 W utilizan el enfoque más tradicional de bomba cortadora.
La estructura de corte está incorporada en el conjunto del impulsor giratorio.
A medida que las aguas residuales entran por la entrada de la bomba, los bordes de corte que giran rápidamente interceptan los contaminantes largos y flexibles.
En lugar de permitir que la tela, el algodón o fibras similares entren en la cámara hidráulica con toda su longitud, el impulsor cortador las corta y desgarra en trozos más cortos.
El material reducido viaja entonces a través de la bomba junto con las aguas residuales.
Un impulsor cortador combina el bombeo hidráulico y el corte mecánico dentro del conjunto giratorio.
A medida que el motor hace girar el impulsor a alta velocidad, la geometría de corte se encuentra con el material fibroso entrante.
La interacción produce cizallamiento mecánico.
Las fibras largas se acortan, el material blando se desgarra y las piezas flexibles más grandes se transportan más fácilmente a través de la bomba y la tubería de descarga.
Este tipo de acción es particularmente eficaz contra materiales que son difíciles para las bombas de aguas residuales convencionales porque se doblan y se enredan en lugar de comportarse como partículas rígidas.
Una fibra flexible crea un problema diferente al de un sólido duro.
Una piedra pequeña normalmente pasa a través del canal hidráulico o queda físicamente bloqueada.
Un trozo largo de tela o fibra puede doblarse alrededor del impulsor.
Una vez que parte del material queda atrapado, la rotación puede enrollar firmemente el material restante alrededor del eje o del impulsor.
Las fibras adicionales pueden entonces acumularse alrededor de la primera pieza.
Este proceso se denomina comúnmente formación de madejas (ragging).
A medida que la formación de madejas se vuelve más severa, puede causar:
Reducción del flujo de aguas residuales
Pérdida de eficiencia hidráulica
Mayor carga del motor
Aumento de las vibraciones
Sobrecalentamiento
Daños en el sello mecánico
Obstrucción completa de la bomba
Un impulsor cortador ataca este problema antes de que las fibras largas tengan la oportunidad de formar una masa enrollada grande.
La configuración del cortador SVD tradicional es particularmente útil para contaminantes de aguas residuales blandos y fibrosos, tales como:
Fibras de algodón
Fragmentos de paños de limpieza
Guantes
Cabello
Papel
Papel higiénico
Residuos orgánicos blandos
Otros tipos de aguas residuales fibrosas compatibles
El producto SVD no debe interpretarse como una trituradora industrial capaz de procesar cualquier objeto extraño.
El metal duro, las piedras, el material extremadamente abrasivo y los objetos rígidos grandes aún pueden dañar una bomba cortadora.
El SVD 2200 W es diferente de las versiones de impulsor cortador de menor potencia.
Todavía utiliza elementos de corte, pero el principio de funcionamiento está más cerca de un mecanismo dedicado a la trituración de aguas residuales que de un simple impulsor cortador con forma de cuchilla.
En lugar de depender principalmente de un borde de corte de alta velocidad que pasa a través de las aguas residuales, el conjunto tipo triturador crea una interacción mecánica repetida entre las superficies de corte giratorias y estacionarias.
El material sólido blando y fibroso entrante queda atrapado momentáneamente dentro de la zona de trituración y se somete a una acción repetida de cizallamiento, desgarro y aplastamiento.
El resultado es un sólido de aguas residuales más pequeño y reducido de manera más consistente antes de continuar a través de la sección hidráulica de la bomba.
Un mecanismo típico de triturador de aguas residuales consta de dos elementos que interactúan:
Un componente de corte o trituración giratorio accionado por el eje del motor
Una superficie de corte estacionaria colocada alrededor o delante de la entrada de la bomba
A medida que el componente giratorio pasa por la sección de corte estacionaria, los sólidos de las aguas residuales atrapados entre ellos se someten a un intenso esfuerzo cortante mecánico.
Una sola rotación puede no reducir completamente el material.
En cambio, los residuos pueden experimentar cortes y trituraciones repetidos hasta que los trozos sean lo suficientemente pequeños como para pasar a través de la bomba.
Esta acción repetida de reducción de tamaño es la razón por la que el mecanismo se describe con mayor precisión como triturado o macerado en lugar de un simple picado.
La diferencia se puede entender comparando un cuchillo con un triturador.
Un cuchillo está diseñado principalmente para dividir algo en trozos más pequeños con golpes de corte directos.
Un triturador trabaja repetidamente el material entre superficies en movimiento hasta que el tamaño de las partículas se reduce aún más.
Las bombas trituradoras y picadoras de aguas residuales siguen una distinción similar.
| Característica | Impulsor de Cuchillas | Sistema Tipo Triturador |
|---|---|---|
| Acción Principal | Corte y desmenuzado | Corte, trituración y macerado repetidos |
| Elementos de Corte | Principalmente geometría de cuchillas giratorias | Superficies de trituración/corte giratorias y estacionarias |
| Residuo Resultante | Trozos picados más cortos | Material más pequeño y finamente reducido |
| Capacidad Típica | Buen flujo y corte eficaz de fibras | Reducción más intensiva del tamaño de los sólidos |
Un motor más grande proporciona más potencia para la exigente reducción mecánica de sólidos.
El triturado de aguas residuales requiere energía no solo para mover el líquido, sino también para deformar, cortar y triturar repetidamente el material entrante.
Por lo tanto, la configuración SVD de 2200 W utiliza una arquitectura tipo triturador más agresiva, adecuada para aplicaciones donde la reducción de material fibroso difícil es una prioridad más alta.
El resultado no es simplemente una versión de mayor potencia de la bomba picadora SVD más pequeña.
Representa un concepto de corte diferente dentro de la misma familia de bombas de aguas residuales SVD.
Estos términos se utilizan a menudo de manera imprecisa en el mercado de bombas de aguas residuales, pero no siempre son técnicamente idénticos.
Una bomba picadora normalmente utiliza bordes de corte giratorios afilados para trocear fibras y sólidos blandos en piezas más cortas.
Generalmente intenta mantener un flujo útil de aguas residuales mientras evita que el material largo se enrolle alrededor del impulsor.
Una bomba trituradora utiliza un mecanismo de reducción de tamaño más intensivo para moler o macerar los sólidos de las aguas residuales en piezas relativamente pequeñas.
Muchos trituradores dedicados utilizan un cabezal de corte giratorio que trabaja contra un anillo o placa de corte estacionario.
Una bomba trituradora normalmente utiliza elementos de corte robustos diseñados para triturar materiales fibrosos o sólidos difíciles mientras maneja caudales de aguas residuales relativamente altos.
La terminología exacta varía entre fabricantes, por lo que los compradores de bombas deben observar el diseño mecánico real en lugar de confiar únicamente en las palabras "cortador" o "triturador" en el nombre del producto.
Una de las ventajas tradicionales de un sistema triturador real es la capacidad de reducir significativamente los sólidos de las aguas residuales antes del bombeo.
Una vez que los contaminantes blandos grandes se reducen a piezas mucho más pequeñas, es menos probable que bloqueen una tubería de descarga relativamente pequeña.
Esta es una de las razones por las que las bombas trituradoras se usan comúnmente en sistemas de aguas residuales a presión donde las aguas residuales necesitan viajar largas distancias o donde la instalación de alcantarillado por gravedad no es práctica.
Sin embargo, el diámetro de la tubería siempre debe seleccionarse según el rendimiento real de la bomba, las características de las aguas residuales y el diseño del sistema, en lugar de asumir que cada bomba con cortador puede usar automáticamente una tubería muy pequeña.
Los mecanismos de corte están diseñados principalmente para sólidos fibrosos y blandos.
No deben confundirse con bombas para lodos abrasivos.
La arena y otras partículas altamente abrasivas pueden causar un desgaste acelerado en las superficies de molienda de holgura estrecha, los bordes de corte, los sellos mecánicos y los componentes hidráulicos.
Cuando las aguas residuales contienen cantidades significativas de arena o partículas, la bomba debe seleccionarse específicamente para servicio abrasivo.
La serie SVD utiliza una carcasa exterior de acero inoxidable para proporcionar una mayor resistencia a la corrosión en entornos de aguas residuales.
Las carcasas de las bombas de aguas residuales están continuamente expuestas a la humedad y los contaminantes, lo que hace que la selección del material sea importante para la durabilidad a largo plazo.
La carcasa de acero inoxidable también le da a la SVD una construcción compacta adecuada para instalaciones domésticas y de aguas residuales ligeras.
La SVD es particularmente útil en sistemas de aguas residuales residenciales donde papel higiénico, cabello, fibras de limpieza y otros contaminantes blandos pueden ingresar al sistema de drenaje.
Stream identifica específicamente las aguas residuales de cocina doméstica como una de las aplicaciones para la serie SVD.
Las aguas residuales de cocina pueden contener residuos de alimentos fibrosos y otros contaminantes blandos que se benefician del corte activo antes de la descarga.
Las fosas sépticas pueden contener papel higiénico, materia orgánica, cabello y otros sólidos blandos.
Una bomba con cortador o trituradora puede reducir este material antes de que las aguas residuales se transfieran a otra ubicación de tratamiento o eliminación.
Cuando las aguas residuales se acumulan por debajo del nivel de la conexión principal de alcantarillado, una bomba de aguas residuales sumergible puede elevar automáticamente las aguas residuales hasta el punto de descarga requerido.
Los modelos SVD adecuados también pueden considerarse para aplicaciones comerciales de aguas residuales compatibles donde hay sólidos blandos fibrosos presentes.
Una bomba de aguas residuales sumergible opera directamente dentro de la cámara de recolección de aguas residuales.
Esto elimina la necesidad de que la bomba aspire las aguas residuales a través de una tubería de succión larga.
En cambio, las aguas residuales entran directamente a la bomba y son empujadas hacia la descarga.
Esta disposición proporciona varias ventajas prácticas:
Instalación compacta
Sin requisito de cebado por succión superficial
Enfriamiento del motor mediante el líquido circundante
Huella reducida del equipo en superficie
Funcionamiento adecuado dentro de fosas sépticas y pozos de aguas residuales
| Serie de producto | SVD |
| Tipo de bomba | Bomba sumergible trituradora de aguas residuales |
| Rango de potencia analizado | 750 W–2200 W |
| Sistema de corte de 750–1800 W | Impulsor cortador de alta velocidad |
| Sistema de corte de 2200 W | Sistema de corte y maceración tipo triturador |
| Profundidad máxima de inmersión | 5 m |
| Temperatura del líquido | 0–40°C |
| Rango de pH del líquido | 6.5–8.5 |
| Característica | Stream SVD | Bomba de aguas residuales estándar |
|---|---|---|
| Estrategia para residuos fibrosos | Corta o tritura las fibras antes/durante el bombeo | Intenta pasar el material a través del canal hidráulico |
| Reducción de fibras | Sí | Normalmente no |
| Resistencia a atascos por trapos | Mejorada mediante corte activo | Depende del diseño del impulsor y del paso libre |
| Residuos típicos | Fibras, trapos, guantes y sólidos blandos compatibles | Aguas residuales generales y sólidos que pueden pasar |
Stream también ofrece la bomba trituradora SV, pero la SV y la SVD no deben tratarse como diseños idénticos.
La SV25 utiliza un impulsor de vórtice triturador especial de canal único, donde la trituración, la turbulencia y el bombeo de aguas residuales están estrechamente integrados dentro del propio impulsor hidráulico.
La familia SVD se centra más directamente en sistemas mecánicos de corte y trituración.
| Característica | SVD | SV |
|---|---|---|
| Concepto principal | Mecanismos dedicados de corte/trituración | Acción de trituración integrada con impulsor de vórtice de canal único |
| Estilo de corte | Corte directo o acción de trituración repetida según el modelo | Trituración, desgarro y maceración dentro del flujo hidráulico |
| Variedad de la serie | Múltiples niveles de potencia y dos conceptos de corte | Modelo especializado con impulsor triturador |
Las aguas residuales contienen materiales fibrosos comunes
El algodón, los guantes, el cabello o los fragmentos de tela son contaminantes comunes
Se requiere un corte eficiente combinado con la transferencia de aguas residuales
Una arquitectura convencional de bomba cortadora es adecuada para la instalación
Se requiere una reducción de sólidos más intensiva
Los residuos fibrosos son particularmente problemáticos
Se prefiere una acción repetida de molienda y maceración
La aplicación requiere la configuración de mayor potencia dentro de este rango de SVD
No.
Elegir una bomba de aguas residuales solo según el vataje del motor puede resultar en un diseño deficiente del sistema.
La selección de la bomba también debe considerar:
El caudal de aguas residuales requerido
La altura manométrica total de descarga
El tipo de sólidos y fibras
El diámetro requerido de la tubería de descarga
La frecuencia de funcionamiento
El volumen del pozo de recolección
La profundidad de instalación
El sistema de corte debe adaptarse al tipo de contaminación en lugar de simplemente elegir el motor más grande disponible.
La SVD está diseñada para resolver problemas de aguas residuales causados por sólidos fibrosos y relativamente blandos.
Los ejemplos incluyen guantes y algodón, destacados específicamente en la información del producto de Stream.
Estos materiales pueden ser extremadamente difíciles para una bomba estándar porque son lo suficientemente flexibles para enrollarse alrededor del impulsor, pero lo suficientemente resistentes para permanecer intactos.
El corte activo rompe esta estructura de fibra continua.
Una vez que el material se acorta, resulta significativamente más fácil para el flujo de aguas residuales transportarlo a través del sistema de descarga.
Una trituradora o cortadora no hace que una bomba de aguas residuales sea indestructible.
Los siguientes materiales no deben introducirse intencionalmente en el sistema de bombeo:
Objetos metálicos
Piedras grandes
Escombros de construcción pesados
Grandes cantidades de arena
Plásticos extremadamente duros
Otros objetos fuera de las condiciones previstas de aguas residuales de la bomba
La contaminación abrasiva es particularmente importante porque puede acelerar el desgaste de las superficies de corte y trituración.
La bomba debe colocarse de manera que las aguas residuales puedan entrar libremente en el área de corte.
No entierre la entrada directamente en lodo espeso sedimentado.
Cuando la configuración SVD seleccionada incluye control automático por flotador, el flotador debe poder moverse sin quedar atrapado contra una pared, tubería u otro componente.
Una bomba trituradora reduce el riesgo de obstrucción, pero no puede compensar una tubería de descarga diseñada incorrectamente.
Se deben considerar el diámetro de la tubería, la longitud, la elevación vertical y los accesorios.
Si el rendimiento con aguas residuales disminuye significativamente, se debe revisar el mecanismo de corte para detectar objetos extraños, desgaste o material acumulado.
Aísle siempre el suministro eléctrico antes de inspeccionar, limpiar o tocar cualquier mecanismo de corte o trituración.
La SVD es una familia de bombas de aguas residuales sumergibles equipadas con mecanismos de corte o trituración para el manejo de aguas residuales que contienen material sólido fibroso y blando.
Se puede describir como ambas, dependiendo de la versión seleccionada. Los modelos de 750–1800 W utilizan impulsores de corte tradicionales de alta velocidad, mientras que la versión de 2200 W utiliza un sistema de corte tipo triturador más intensivo.
Un impulsor de corte utiliza geometría de corte giratoria para picar y desmenuzar contaminantes fibrosos a medida que el agua residual entra y pasa a través de la bomba.
El modelo de 2200 W utiliza un mecanismo de corte tipo triturador con una acción de corte repetido, trituración y maceración más intensiva, en lugar de depender únicamente del impulsor de corte tradicional utilizado por las versiones de menor potencia.
El corte principalmente acorta los residuos en trozos picados, mientras que la trituración reduce repetidamente los sólidos mediante superficies de corte que interactúan para crear material más pequeño.
Sí. Stream identifica específicamente el algodón como uno de los materiales fibrosos para los cuales el sistema de corte proporciona un rendimiento eficaz.
Los guantes también se mencionan específicamente en la descripción del producto de Stream como un ejemplo de material que se beneficia del sistema de corte.
Sí. Stream enumera las aguas residuales domésticas y residenciales, particularmente las aguas residuales de cocina, entre las aplicaciones previstas.
Sí. Los sistemas de fosas sépticas que contienen sólidos blandos compatibles son una de las aplicaciones especificadas.
La SVD está diseñada principalmente para aguas residuales que contienen sólidos fibrosos y blandos, más que para arena altamente abrasiva. Grandes cantidades de partículas o arena pueden acelerar el desgaste de los cortadores, los componentes de trituración y los sellos.
La profundidad máxima de inmersión especificada es de 5 metros.
El rango de temperatura del líquido especificado es de 0–40°C.
La especificación del producto Stream SVD indica un rango de pH del líquido de 6.5–8.5.
No en todas las aplicaciones. Una bomba trituradora o de corte es particularmente valiosa donde las fibras y los sólidos blandos crean problemas de obstrucción. Para aguas residuales dominadas por sólidos pasantes grandes o material abrasivo, otro diseño de impulsor para aguas residuales puede ser más apropiado.
La característica más importante de la serie Stream SVD no es simplemente la presencia de un cortador.
Es la disponibilidad de dos conceptos diferentes de reducción de sólidos dentro de la misma familia de bombas de aguas residuales.
De 750 W a 1800 W, la SVD utiliza un impulsor cortador tradicional de alta velocidad diseñado para cortar y triturar rápidamente algodón, guantes, telas y otros contaminantes fibrosos antes de que puedan enrollarse alrededor de los componentes hidráulicos.
A 2200 W, el sistema de corte cambia a un mecanismo tipo triturador más intensivo que combina acción de corte rotativa y estacionaria para cizallar, triturar y macerar repetidamente los sólidos de las aguas residuales.
Esto le da a la serie SVD una mayor flexibilidad que un diseño de corte único.
Los usuarios que manejan aguas residuales domésticas fibrosas generales pueden elegir la configuración tradicional de impulsor cortador, mientras que las aplicaciones que requieren una reducción de sólidos más fuerte pueden optar por el diseño tipo triturador de 2200 W.
Combinada con construcción sumergible, carcasa de acero inoxidable e idoneidad para aguas residuales domésticas y sistemas sépticos, la Stream SVD proporciona una solución práctica para aplicaciones de aguas residuales donde la obstrucción por fibras es una preocupación recurrente.
DIRECCIÓN
no.17 X Eda J IMEI en parque, área de desarrollo económico, TI dark gold, China
Teléfono
+86 18920192883
Correo electrónico
ENLACES RÁPIDOS
