Presentaciones de bombas
09. 04, 2026
El bombeo de aguas residuales se vuelve mucho más difícil cuando el líquido contiene fibras largas, telas, papel, cabello, sólidos blandos y otros materiales que pueden enrollarse alrededor del impulsor de una bomba de aguas residuales convencional.
Una bomba de aguas residuales estándar de vórtice o sin obstrucciones puede ser capaz de pasar sólidos relativamente grandes, pero el material fibroso largo aún puede crear un problema diferente: en lugar de simplemente bloquear el paso del flujo, las fibras pueden enrollarse alrededor de los componentes giratorios y restringir gradualmente la bomba.

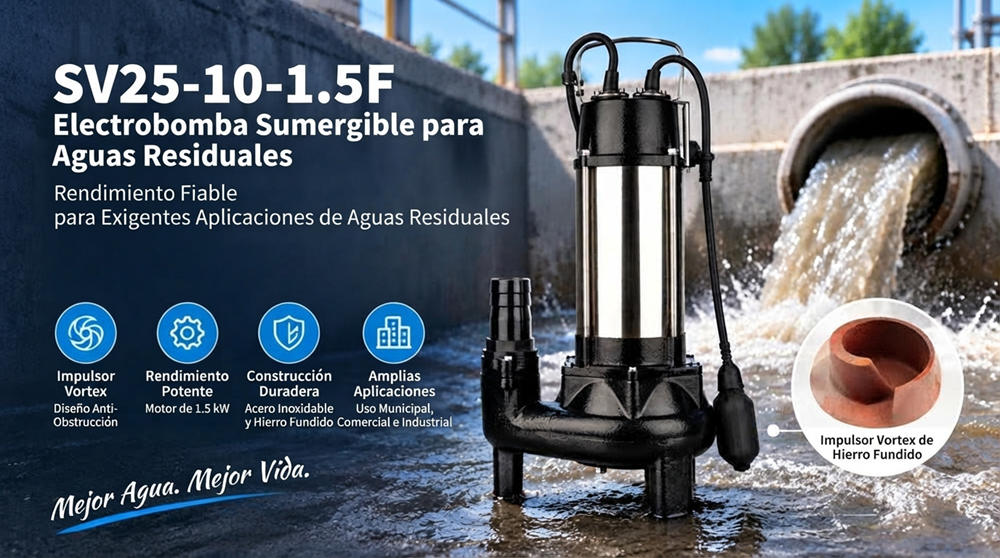

La bomba trituradora de aguas residuales sumergible Stream SV25-10-1.5F está diseñada para abordar este problema con un impulsor especial de tipo triturador.
En lugar de depender únicamente de una cuchilla de corte separada de alta velocidad colocada frente a la entrada de la bomba, la SV25 integra la acción de trituración y molienda más estrechamente con el propio impulsor hidráulico.
A medida que las aguas residuales fibrosas entran en la bomba, el impulsor triturador especial de vórtice de canal único desgarra, rompe y aplasta repetidamente sólidos blandos y fibras mientras mantiene un paso hidráulico relativamente grande.
Esta combinación de acción de molienda y diseño de flujo sin obstrucciones hace que la SV25-10-1.5F sea particularmente adecuada para aguas residuales domésticas, sistemas sépticos y otras aplicaciones de aguas residuales donde los materiales fibrosos son una causa común de obstrucción de la bomba.
La Stream SV25-10-1.5F es una bomba trituradora sumergible diseñada para aplicaciones de agua sucia y aguas residuales.
Su componente definitorio es un impulsor triturador de vórtice de canal único diseñado para manejar aguas residuales que contienen fibras y contaminantes sólidos.
Según la especificación del producto de Stream, el impulsor triturador permite que la bomba maneje material fibroso con una longitud de aproximadamente tres veces el tamaño de la salida y partículas de aproximadamente el 30% del tamaño de la salida bajo las condiciones indicadas.
La bomba combina la reducción de sólidos con una capacidad de flujo relativamente alta, lo que la hace adecuada para aplicaciones donde se requieren tanto resistencia a obstrucciones como transferencia efectiva de aguas residuales.
Las aguas residuales domésticas y comerciales rara vez contienen solo agua.
Las aguas residuales típicas pueden contener:
Papel higiénico
Cabello
Fibras textiles
Fragmentos de paños de limpieza
Plásticos blandos
Residuos orgánicos
Sólidos blandos
Otro material fibroso
Estos materiales crean desafíos hidráulicos muy diferentes a los del bombeo ordinario de agua limpia.
Los sólidos rígidos grandes pueden bloquear una entrada, pero las fibras flexibles largas pueden enrollarse alrededor de un impulsor o eje y formar paquetes cada vez más densos.
Este fenómeno se conoce comúnmente como acumulación de trapos o enredo de fibras.
Una vez que se acumula suficiente material, la eficiencia de la bomba cae, la corriente del motor puede aumentar, el flujo disminuye y eventualmente la bomba puede requerir limpieza manual.
Una bomba de aguas residuales convencional y una bomba trituradora resuelven los problemas de manejo de sólidos de diferentes maneras.
| Característica | Bomba de aguas residuales convencional | Bomba trituradora |
|---|---|---|
| Estrategia principal | Pasar los sólidos a través de grandes pasajes hidráulicos | Reducir los sólidos antes o durante el bombeo |
| Manejo de fibras | Depende en gran medida del tipo de impulsor | Diseñada específicamente para triturar o desmenuzar material fibroso |
| Resistencia a obstrucciones | Buena para tamaños de sólidos adecuados | Más adecuada para aguas residuales fibrosas y sólidos blandos |
| Aplicación típica | Transferencia general de aguas residuales y aguas negras | Aguas residuales que contienen fibras, trapos y sólidos blandos |
Muchas bombas trituradoras utilizan un sistema de corte independiente ubicado delante del impulsor principal de la bomba.
Un diseño típico puede utilizar un cortador giratorio junto con un anillo de corte estacionario o una placa trituradora.
El material entrante se corta o pulveriza antes de llegar al impulsor hidráulico.
La SV25 adopta un enfoque diferente.
Su función de trituración está integrada más estrechamente en el impulsor y el pasaje hidráulico.
En lugar de depender únicamente de una acción de corte similar a una cuchilla separada, el impulsor produce una combinación de rotación, turbulencia, cizallamiento y trituración mecánica.
El material fibroso y los sólidos blandos se perturban, desgarran y reducen repetidamente a medida que avanzan a través de la bomba.
Por eso la acción de funcionamiento puede entenderse más como trituración y maceración que simplemente como un picado de alta velocidad.
Los términos bomba trituradora, bomba cortadora y bomba picadora a veces se usan indistintamente, pero los mecanismos pueden ser diferentes.
Una bomba cortadora normalmente utiliza uno o más bordes cortantes afilados para rebanar fibras largas y sólidos blandos en trozos más pequeños.
La acción es similar a la de un cuchillo o una cuchilla giratoria.
Una bomba trituradora normalmente reduce los sólidos de las aguas residuales de manera más agresiva mediante una acción repetida de corte, trituración o molienda.
Algunos sistemas trituradores utilizan un cortador giratorio y un anillo triturador estacionario, mientras que otros integran gran parte de la acción de trituración en el impulsor hidráulico.
Una bomba picadora normalmente utiliza elementos de corte pesados diseñados para sólidos y materiales fibrosos más resistentes, a menudo en aplicaciones agrícolas o industriales.
La terminología exacta difiere entre los fabricantes de bombas, por lo que la comparación más útil no es solo el nombre del producto, sino el mecanismo real de reducción de sólidos.
Integrar la acción de trituración con el impulsor crea varias ventajas operativas potenciales.
La función de reducción de sólidos está estrechamente combinada con el proceso de bombeo hidráulico, en lugar de requerir que todo el material pase primero por un mecanismo de corte separado.
El vórtice y el movimiento giratorio del impulsor perturban continuamente las fibras, lo que dificulta que el material largo permanezca estacionario y forme una obstrucción.
El diseño de canal único mantiene un pasaje hidráulico relativamente abierto en comparación con los conjuntos trituradores altamente restrictivos.
Esto ayuda a la SV a combinar la funcionalidad de trituración con una capacidad útil de flujo de aguas residuales.
La forma del impulsor y del paso hidráulico está diseñada para reducir la probabilidad de que las fibras se enrollen firmemente alrededor del componente giratorio.
El SV25 utiliza un impulsor de corte y trituración tipo vórtice de canal único.
Los impulsores de canal único se utilizan ampliamente en aplicaciones de aguas residuales porque proporcionan un paso de flujo interno más grande que muchos impulsores de múltiples álabes.
Esto reduce el número de áreas estrechas donde el material fibroso o sólido puede quedar atrapado.
El efecto vórtice también mantiene una parte significativa de las aguas residuales en movimiento a través de la cámara de la bomba sin obligar a cada contaminante a entrar en contacto cercano con los complejos y estrechos pasajes del impulsor.
En el SV25, este concepto de flujo sin obstrucciones se combina con la acción de trituración para que las fibras puedan descomponerse mientras las aguas residuales continúan moviéndose a través de la bomba.
Las fibras largas se comportan de manera diferente a los sólidos duros.
Una piedra o un grano generalmente sigue la corriente de agua a través de la bomba hasta que pasa o queda físicamente bloqueado.
Una fibra flexible puede doblarse, estirarse y enrollarse alrededor de los componentes giratorios.
Una vez que una fibra queda atrapada, otras pueden acumularse a su alrededor.
Con el tiempo, esto crea una masa similar a una cuerda alrededor del impulsor o del eje.
El resultado puede incluir:
Reducción de la eficiencia hidráulica
Menor caudal
Mayor carga del motor
Obstrucciones frecuentes de la bomba
Sobrecalentamiento
Requisitos de limpieza manual
Tiempo de inactividad inesperado del sistema
Para sistemas de alcantarillado donde el material fibroso es común, prevenir este enredo puede ser más importante que simplemente maximizar el diámetro de paso de sólidos.
El impulsor de trituración de vórtice de canal único especial está diseñado para reducir el material fibroso mientras mantiene el flujo de aguas residuales.
La serie SV está especificada para manejar material fibroso de aproximadamente tres veces el tamaño de la salida de la bomba bajo las condiciones de operación indicadas.
La especificación de la bomba también indica el paso de granos o partículas de aproximadamente el 30% del tamaño de la salida.
A diferencia de las bombas trituradoras diseñadas principalmente para una altura muy alta y un flujo pequeño, la SV25 está posicionada como una bomba trituradora de flujo relativamente alto para el drenaje rápido de aguas residuales.
La bomba completa funciona sumergida directamente en las aguas residuales, eliminando la necesidad de una línea de succión larga.
El SV25 utiliza dobles sellos mecánicos junto con un sello de labio para mejorar la protección entre la sección hidráulica de la bomba y el motor eléctrico.
Un protector térmico integrado ayuda a proteger el motor si condiciones de operación anormales causan una temperatura excesiva.
El interruptor de flotador permite el funcionamiento automático de la bomba según el nivel de las aguas residuales.
Un dispositivo de ajuste del nivel del flotador permite adaptar el nivel de operación a los requisitos de la instalación.
Una bomba de aguas residuales instalada dentro de una cámara séptica, un depósito de aguas residuales o un sumidero normalmente no necesita funcionar de forma continua.
Las aguas residuales entran en la cámara gradualmente.
A medida que el nivel del líquido sube, el interruptor de flotador sube con él.
Cuando se alcanza el nivel de arranque seleccionado, la bomba se enciende y elimina las aguas residuales de la cámara.
A medida que el nivel baja, el flotador finalmente regresa a la posición de parada y apaga la bomba.
Este ciclo automático ayuda a evitar el funcionamiento innecesario del motor mientras mantiene el nivel de aguas residuales dentro del rango requerido.
Los sistemas sépticos contienen frecuentemente papel higiénico, residuos orgánicos y materiales fibrosos que pueden crear dificultades para las bombas de aguas residuales estándar.
El impulsor triturador de la SV ayuda a reducir estos materiales antes de la descarga.
Las aguas residuales residenciales pueden contener cabello, tejidos, fibras y sólidos blandos.
Una bomba trituradora puede reducir el riesgo de obstrucción cuando este material entra regularmente en el sistema de drenaje.
Los sistemas municipales pueden encontrar hojas, tela, fragmentos de plástico y otros materiales inesperados.
Cuando la contaminación es compatible con los límites operativos de la bomba, la tecnología trituradora puede mejorar la resistencia a las obstrucciones.
Los sistemas de drenaje temporales pueden necesitar manejar agua sucia que contenga desechos blandos y fibras.
El diseño sumergible compacto hace que la bomba sea conveniente para aplicaciones de sitio adecuadas.
La bomba se puede utilizar para transferir aguas residuales dentro de procesos apropiados de tratamiento civil de aguas residuales.
La SV puede considerarse para aguas residuales industriales compatibles donde la química del líquido, las características de los sólidos y la temperatura permanezcan dentro de los límites especificados.
| Modelo | SV25-10-1.5F |
| Tipo de Bomba | Bomba Sumergible Trituradora de Aguas Residuales |
| Impulsor | Impulsor Triturador de Vórtice de Canal Simple |
| Profundidad Máxima de Inmersión | 5 m |
| Temperatura del Líquido | 0–40°C |
| Rango de pH del Líquido | 6.5–8.5 |
| Característica | Bomba Trituradora SV | Bomba de Aguas Residuales de Vórtice Estándar |
|---|---|---|
| Estrategia con Sólidos | Descompone material fibroso y blando | Intenta pasar los sólidos sin reducir su tamaño |
| Manejo de Fibras | Diseñada para aguas residuales fibrosas | Depende del paso libre y la geometría del impulsor |
| Riesgo de Atascos | Reducido mediante la acción de trituración | Puede seguir siendo un problema con fibras largas |
| Mejor Uso | Aguas residuales que contienen fibras y sólidos blandos | Aguas residuales generales con tamaño de sólido adecuado |
Ambos diseños están destinados a reducir los sólidos de las aguas residuales, pero el mecanismo no es necesariamente el mismo.
| Característica | Impulsor triturador SV | Sistema tradicional de cuchillas separadas |
|---|---|---|
| Ubicación de la trituración | Integrado estrechamente con el impulsor y el paso hidráulico | Conjunto de corte dedicado en la entrada de succión |
| Acción principal | Trituración, desgarro, turbulencia y cizallamiento | Corte y desmenuzado directo tipo cuchilla |
| Paso hidráulico | Concepto de canal único sin obstrucciones | Depende del diseño de la cuchilla y del impulsor posterior |
| Posicionamiento del producto | Trituración de aguas residuales de alto caudal y reducción de obstrucciones | A menudo optimizado para trituración agresiva y servicio en colectores de presión |
No.
Una bomba trituradora está diseñada para reducir tipos específicos de sólidos en aguas residuales, particularmente material fibroso, orgánico y relativamente blando.
No debe tratarse como una trituradora industrial capaz de manejar cualquier objeto extraño.
Los objetos metálicos duros, piedras, piezas grandes de plástico rígido y otros materiales inapropiados aún pueden dañar la bomba.
Una gestión correcta de las aguas residuales siempre debe minimizar la entrada de objetos extraños inadecuados al sistema de alcantarillado.
Algunas bombas trituradoras están diseñadas principalmente para sistemas de colectores de presión donde la prioridad es una alta altura de descarga a través de tuberías pequeñas.
La Stream SV tiene un posicionamiento algo diferente.
El diseño de su producto enfatiza un caudal relativamente alto junto con la capacidad de trituración y de no obstrucción.
Esto la hace útil donde las aguas residuales deben eliminarse rápidamente mientras se reduce el riesgo creado por la contaminación fibrosa.
En otras palabras, la SV25 no solo se centra en crear una lechada muy fina para una tubería de presión pequeña; también tiene como objetivo mantener una capacidad efectiva de transferencia de aguas residuales.
Una bomba de aguas residuales sumergible opera con el motor eléctrico directamente rodeado por las aguas residuales.
Por lo tanto, una separación confiable entre la sección hidráulica y el motor es extremadamente importante.
La SV25 utiliza una disposición de doble sello mecánico junto con un sello de labio adicional.
Esta estructura de sellos múltiples proporciona protección adicional contra la entrada de agua en la cámara del motor en condiciones de operación correctas.
Las bombas trituradoras pueden experimentar un aumento de la carga del motor si las condiciones de las aguas residuales se vuelven más difíciles de lo esperado.
Por ejemplo, el exceso de material fibroso o un bloqueo hidráulico parcial pueden aumentar la resistencia en los componentes giratorios.
El protector térmico de sobrecarga integrado ayuda a proteger el motor si la temperatura de operación aumenta excesivamente.
La protección térmica debe considerarse una característica de seguridad más que un sustituto de la selección y el mantenimiento correctos de la bomba.
Incluso una bomba trituradora sin obstrucciones se beneficia de una instalación y operación correctas.
Mantenga los objetos extraños duros fuera del sistema de aguas residuales
Evite cantidades excesivas de material de tela o plástico
Permita que el interruptor de flotador se mueva libremente
No instale la bomba directamente en sedimentos pesados asentados
Revise la tubería de descarga para detectar restricciones
Inspeccione el impulsor si el rendimiento disminuye repentinamente
Opere la bomba solo dentro de sus condiciones de líquido especificadas
Es una bomba trituradora de aguas residuales sumergible diseñada para agua sucia y aguas residuales que contienen materiales sólidos fibrosos y blandos.
La SV25 utiliza un impulsor triturador de vórtice de canal único especial que ayuda a reducir fibras y sólidos blandos en lugar de depender solo de un gran paso libre para moverlos a través de la bomba.
Tiene funcionalidad de corte y trituración, pero su acción de reducción de sólidos está integrada estrechamente con el impulsor triturador en lugar de depender solo de una cuchilla externa separada.
El proceso puede implicar tanto corte como cizallamiento, pero el comportamiento operativo se entiende mejor como trituración, desgarro y maceración repetidos dentro del impulsor y el paso hidráulico.
La bomba está diseñada para aguas residuales que contienen fibras, papel higiénico, desechos orgánicos y otros materiales sólidos blandos compatibles.
Stream especifica un manejo de fibras de aproximadamente tres veces el tamaño de la salida bajo las condiciones operativas indicadas.
La especificación del producto indica un paso de partículas de aproximadamente el 30% del tamaño de la salida.
Sí. La SV25-10-1.5F incluye un interruptor de flotador y un dispositivo de nivel de flotador ajustable para el arranque y parada automáticos según el nivel de líquido.
La profundidad máxima de inmersión especificada es de 5 metros.
El rango de temperatura de líquido especificado es de 0 a 40 °C.
Sí. Los sistemas de fosas sépticas son una de las aplicaciones principales enumeradas para la SV25.
El impulsor triturador está diseñado específicamente para mejorar el manejo de materiales fibrosos, pero los objetos extraños inapropiados, grandes o excepcionalmente resistentes, deben mantenerse fuera del sistema de aguas residuales.
Ninguna bomba trituradora debe tratarse como una trituradora para metal duro o sólidos rígidos grandes. Dichos materiales pueden dañar el impulsor u otros componentes de la bomba.
La ventaja clave de la Stream SV25-10-1.5F no es simplemente que sea otra bomba de aguas residuales sumergible.
Su valor radica en la forma en que el sistema hidráulico maneja activamente los desechos fibrosos.
Una bomba de aguas residuales convencional intenta mover los contaminantes a través de un paso suficientemente grande. Una bomba tradicional de tipo cortador puede usar una cuchilla dedicada o un conjunto de trituración antes del impulsor principal.
La SV25 combina hidráulica de canal único sin obstrucciones con un impulsor que proporciona acción de trituración, desgarro y maceración a medida que las aguas residuales pasan a través de la bomba.
Este enfoque permite que la bomba mantenga un flujo útil de aguas residuales mientras reduce el riesgo de que fibras largas y desechos blandos se enrollen alrededor del impulsor y creen obstrucciones.
Combinado con doble sello mecánico, protección térmica del motor, control automático de flotador y construcción sumergible compacta, la SV25 proporciona una solución práctica para fosas sépticas, aguas residuales domésticas y otras aplicaciones de aguas residuales donde la contaminación fibrosa es un problema recurrente.
