No todos los sistemas de agua domésticos requieren una bomba centrífuga grande o una bomba JET tradicional. En muchos hogares, jardines y pequeños sistemas de suministro de agua, la necesidad real es más sencilla: una bomba compacta que pueda generar presión útil, extraer agua de una fuente más baja y funcionar de manera fiable sin ocupar mucho espacio de instalación.

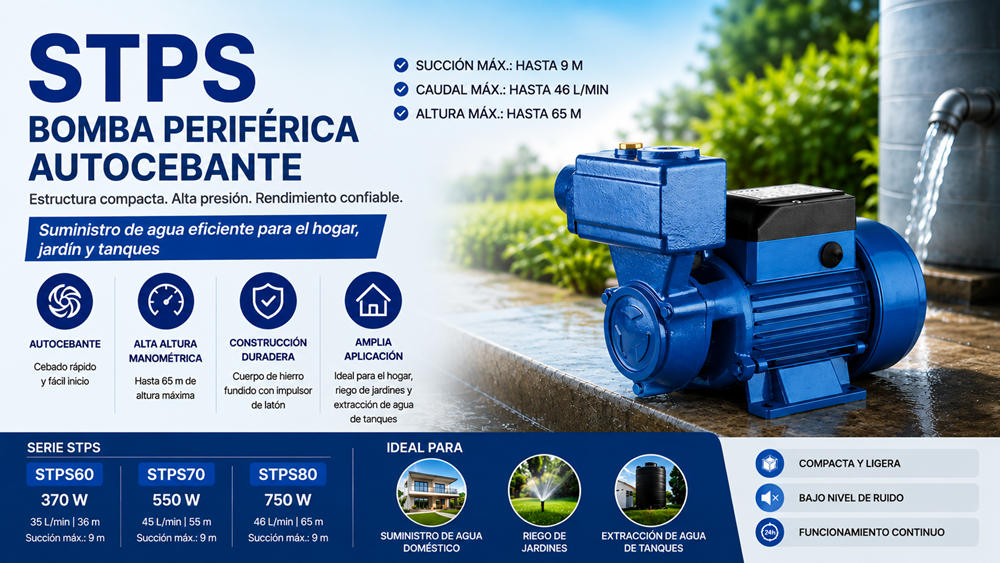

La bomba periférica autocebante Stream STPS está diseñada para este tipo de aplicación.
Combinando un diseño hidráulico periférico con capacidad de autocebado y una válvula de retención de lengüeta integrada, la serie STPS ofrece una solución compacta para la distribución de agua doméstica, riego de jardines, extracción de agua de tanques y el manejo general de agua limpia.
La gama incluye STPS60, STPS70 y STPS80, con potencias de 370 W a 750 W, caudal máximo de 35 a 46 L/min, altura manométrica máxima de 36 a 65 m y profundidad de aspiración máxima de hasta 9 m.
Esta guía explica qué es una bomba periférica autocebante, cómo funciona la STPS, por qué las bombas periféricas pueden generar una presión relativamente alta a partir de un diseño hidráulico compacto, y dónde encaja este tipo de bomba en comparación con las bombas centrífugas y JET convencionales.
La Stream STPS es una bomba de agua compacta de superficie diseñada para agua limpia y líquidos no corrosivos compatibles con los materiales de la bomba.
Su diseño hidráulico pertenece a la familia de bombas periféricas, también conocidas en diferentes mercados como bombas regenerativas, de turbina o de vórtice.
A diferencia de una bomba centrífuga convencional con un impulsor de flujo radial relativamente simple, una bomba periférica utiliza un impulsor con muchas álabes pequeños alrededor de su borde exterior.
Estos álabes giran dentro de un canal de flujo circular estrechamente ajustado en la carcasa de la bomba.
A medida que el agua pasa por este canal, interactúa repetidamente con el impulsor giratorio y gana energía varias veces antes de llegar a la descarga.
Esta acción regenerativa permite que una bomba relativamente pequeña genere una presión de descarga útil y una altura manométrica alta con caudales moderados.
| Modelo | Potencia | Caudal máx. | Altura manométrica máx. | Aspiración máx. |
|---|---|---|---|---|
| STPS60 | 370 W | 35 L/min | 36 m | 9 m |
| STPS70 | 550 W | 45 L/min | 55 m | 9 m |
| STPS80 | 750 W | 46 L/min | 65 m | 9 m |
Estos son los valores máximos para los modelos individuales de la serie STPS. El caudal máximo y la altura manométrica máxima no se producen en el mismo punto de funcionamiento. El caudal real depende de la instalación, la altura de aspiración, la altura de impulsión, el diámetro de la tubería, la longitud de la tubería y la resistencia hidráulica de todo el sistema.
Una bomba periférica es un tipo de bomba rotodinámica diseñada para generar una presión relativamente alta a partir de una estructura hidráulica compacta.
El componente definitorio es el impulsor periférico.
En lugar de depender principalmente de un gran paso de flujo central, el impulsor tiene numerosos álabes pequeños colocados alrededor de su circunferencia exterior.
Estos álabes giran dentro de un canal anular integrado en la carcasa de la bomba.
El agua que entra en la bomba interactúa repetidamente con los álabes del impulsor giratorio mientras se mueve alrededor de la carcasa.
Cada interacción transfiere energía adicional al agua.
Como resultado, la presión aumenta progresivamente a medida que el líquido viaja desde el lado de aspiración hacia el lado de descarga.
Por eso, las bombas periféricas también se denominan a veces bombas de turbina regenerativas.
Una de las características más interesantes de la bomba periférica es su relación altura-tamaño.
En una bomba centrífuga convencional, el agua generalmente pasa a través del impulsor principal una sola vez antes de salir de la cámara hidráulica.
En un diseño periférico, el agua puede intercambiar energía repetidamente con el impulsor mientras viaja a través del canal periférico.
En lugar de recibir una única transferencia de energía importante, el agua recibe múltiples transferencias de energía más pequeñas.
Este proceso regenerativo permite desarrollar una presión significativa sin requerir un impulsor o una carcasa de bomba excepcionalmente grandes.
Por esta razón, las bombas periféricas se seleccionan comúnmente cuando el caudal de agua requerido es moderado, pero una presión de descarga útil es importante.
Cuando el motor de la STPS arranca, hace girar el impulsor periférico de latón a alta velocidad.
El agua dentro de la bomba entra en el canal de flujo periférico que rodea al impulsor.
Las pequeñas paletas del impulsor transfieren energía repetidamente al líquido mientras este se mueve alrededor de la carcasa hidráulica.
Por lo tanto, la presión aumenta progresivamente antes de que el agua salga a través de la conexión de descarga.
Este principio de funcionamiento ayuda a explicar por qué las STPS70 y STPS80 pueden proporcionar alturas de elevación máximas de 55 m y 65 m respectivamente, a pesar de su tamaño físico relativamente compacto.
La STPS no es simplemente una bomba periférica estándar. Está diseñada con capacidad de autocebado.
Una bomba de superficie autocebante está diseñada para eliminar una cantidad limitada de aire de la línea de succión y restablecer el flujo de agua después de que la carcasa de la bomba se haya llenado correctamente.
Durante el arranque, el agua residual dentro de la cámara hidráulica interactúa con el aire y el agua entrantes de la tubería de succión.
La bomba evacua gradualmente el aire y desarrolla la diferencia de presión necesaria para que el agua entre en la línea de succión.
Una vez que se elimina el aire y el agua llega a la bomba, comienza la operación hidráulica normal.
Esta distinción es importante.
Una bomba autocebante no debe confundirse con una bomba que puede funcionar continuamente sin agua.
Antes del arranque inicial, la carcasa de la bomba normalmente necesita llenarse con agua limpia según las instrucciones de instalación.
La función de autocebado ayuda a la bomba a eliminar el aire de la tubería de succión después de que la cámara hidráulica contenga el agua necesaria para el proceso de cebado.
Hacer funcionar una bomba de agua en seco puede dañar el sello mecánico y otros componentes hidráulicos.
Otro malentendido común es la diferencia entre la capacidad de autocebado y la altura de aspiración.
Autocebado describe la eficacia con la que una bomba puede eliminar el aire y establecer el flujo de agua.
Altura de aspiración describe la distancia vertical entre el nivel del agua y la bomba.
Estos dos conceptos están relacionados, pero no son lo mismo.
Una bomba autocebante aún opera dentro de las limitaciones físicas que afectan a todas las bombas de agua montadas en superficie.
La serie Stream STPS está clasificada para una profundidad máxima de succión de hasta 9 m bajo las condiciones especificadas.
La altura de aspiración real alcanzable puede ser menor dependiendo de la temperatura del agua, la altitud, la fricción de la tubería, las fugas de aire y otras condiciones de instalación.
Las bombas de superficie no extraen literalmente el agua hacia arriba con una fuerza ilimitada.
En cambio, la bomba crea una región de menor presión en la entrada, y la presión atmosférica que actúa sobre la fuente de agua empuja el agua hacia la bomba.
Esto crea una limitación física natural en la altura de aspiración.
Las tuberías de succión largas, los diámetros de tubería pequeños, los accesorios excesivos y las fugas de aire aumentan las pérdidas y reducen la capacidad práctica de succión.
Por esta razón, una bomba clasificada para una succión máxima de 9 m no debe seleccionarse automáticamente para cada instalación con exactamente 9 m de elevación vertical.
Generalmente es preferible un margen de rendimiento.
Una de las características prácticas de la STPS es su válvula de retención de clapeta integrada.
Una válvula de retención está diseñada para permitir que el agua se mueva en una dirección mientras ayuda a prevenir el flujo inverso después de que la bomba se detiene.
Mantener el agua dentro de la bomba y el sistema de succión puede mejorar la conveniencia del reinicio y reducir la probabilidad de perder la cebadura.
La válvula de retención de clapeta integrada, por lo tanto, apoya la función de autocebado y simplifica el diseño general de la bomba.
Las bombas periféricas pueden generar una altura de elevación útil a partir de componentes hidráulicos relativamente compactos.
La STPS aprovecha esta característica para proporcionar una bomba de superficie práctica para instalaciones domésticas donde el espacio disponible puede ser limitado.
El diseño de autocebado ayuda a simplificar la operación cuando la bomba se instala por encima del nivel del agua.
Esto hace que la STPS sea adecuada para tanques de almacenamiento, depósitos de agua y otras fuentes de agua limpia ubicadas por debajo de la bomba.
Los tres modelos STPS están clasificados para una profundidad de succión máxima de hasta 9 m en condiciones de operación adecuadas.
La serie proporciona una altura de elevación máxima de 36 m a 65 m según el modelo.
Esta capacidad de presión hace que la bomba sea útil en aplicaciones donde el agua no solo debe transferirse, sino también entregarse con una presión útil.
La válvula de retención integrada ayuda a prevenir el flujo inverso del agua y apoya una operación de autocebado confiable.
La STPS utiliza un cuerpo hidráulico de hierro fundido, proporcionando una estructura rígida y duradera para aplicaciones convencionales de agua limpia.
El impulsor periférico está construido de latón.
El latón se usa ampliamente en bombas de agua domésticas pequeñas porque combina propiedades mecánicas adecuadas con una buena resistencia en aplicaciones de agua limpia.
| Cuerpo de la Bomba | Hierro Fundido |
| Carcasa del Motor | Aluminio |
| Impulsor | Latón |
| Aislamiento | Clase B / F |
| Régimen de Servicio | Servicio Continuo |
| Sello Mecánico | Esteatita Cerámica / Carbono Metalizado |
| Temperatura Ambiente Máxima | +40°C |
| Temperatura Máxima del Fluido | 80°C |
| Presión Máxima | 10 bar |
La STPS se puede utilizar para distribuir agua limpia en propiedades residenciales donde se requiere una bomba de superficie compacta.
Sus características de altura de elevación relativamente alta son especialmente útiles donde el agua necesita llegar a grifos, pequeños sistemas de presión o puntos de entrega elevados.
El riego de jardines y los pequeños sistemas de riego son aplicaciones típicas para las bombas periféricas.
La STPS puede suministrar agua a mangueras, aspersores de jardín y otros equipos de riego a pequeña escala donde se requieren un caudal moderado y una presión útil.
Los tanques de almacenamiento de agua se colocan con frecuencia por debajo o al lado de la instalación de la bomba.
La capacidad de autocebado de la STPS le permite extraer agua limpia de tanques de almacenamiento adecuados y entregarla en el punto de uso requerido.
También se puede incorporar una bomba periférica a un sistema de presión doméstico diseñado correctamente.
Cuando se combina con controles adecuados y un tanque de presión, la bomba puede proporcionar un suministro de agua automático según la demanda.
La STPS es adecuada para el manejo general de líquidos limpios y no agresivos compatibles con sus materiales de construcción.
Las bombas periféricas ocupan una posición práctica en el mercado de bombas de agua residenciales.
Por lo general, son compactas, mecánicamente simples y capaces de generar una presión útil sin requerir una carcasa hidráulica grande.
Para propietarios de viviendas e instaladores, esto puede ofrecer varias ventajas:
Huella de instalación compacta
Presión de descarga útil
Construcción mecánica simple
Rendimiento adecuado para la demanda moderada de agua en el hogar
Buena compatibilidad con tanques de presión pequeños
Uso práctico para riego de jardines
Esta es la razón por la que los diseños de bombas periféricas siguen estando ampliamente disponibles en los fabricantes de bombas de agua domésticas de todo el mundo.
| Característica | Bomba periférica | Bomba centrífuga estándar |
|---|---|---|
| Principio hidráulico | Flujo periférico regenerativo | Principalmente flujo radial centrífugo |
| Característica típica | Mayor altura de elevación con caudal moderado | A menudo más adecuada para requisitos de caudal mayores |
| Tamaño | Generalmente compacta | Varía según el diseño hidráulico |
| Requisito del líquido | El agua limpia es importante | Depende del diseño de la bomba |
| Aplicación típica | Presión doméstica, riego pequeño y suministro de agua | Transferencia de agua, circulación y aplicaciones de flujo más amplio |
Debido a que ambas bombas pueden ser autocebantes, los compradores pueden preguntarse si una bomba periférica STPS y una bomba JET son esencialmente lo mismo.
No lo son.
| Característica | Bomba Periférica STPS | Bomba SJET |
|---|---|---|
| Principio Hidráulico Principal | Impulsor periférico regenerativo | Bomba centrífuga con sistema de eyector / boquilla |
| Método de Autocebado | Cámara hidráulica autocebante con disposición de válvula de retención | El eyector crea baja presión mediante el efecto de chorro |
| Punto Fuerte Típico | Tamaño compacto y presión útil | Fuerte autocebado y uso versátil para agua de pozo |
| Uso Típico | Agua doméstica, tanques y pequeña irrigación | Pozos poco profundos, suministro doméstico e irrigación |
Si la compacidad y una presión relativamente alta con un caudal moderado son los requisitos principales, una bomba periférica como la STPS puede ser una opción atractiva.
Si la aplicación pone mayor énfasis en las características tradicionales de succión de las bombas JET o en el uso en pozos poco profundos, un modelo SJET puede ser más apropiado.
Las bombas periféricas utilizan holguras relativamente estrechas entre el impulsor y la carcasa hidráulica.
Esta geometría hidráulica compacta ayuda a generar presión de manera eficiente, pero también significa que la bomba no está diseñada para manejar partículas abrasivas, arena o sólidos grandes.
Por lo tanto, la STPS debe utilizarse con agua limpia y líquidos no agresivos compatibles con los materiales de la bomba.
Si la fuente de agua puede contener sedimentos, se debe considerar un filtro de entrada o colador adecuado según los requisitos de instalación.
La STPS60 utiliza un motor de 370 W y proporciona un caudal máximo de hasta 35 L/min, una altura manométrica máxima de hasta 36 m y una profundidad de succión máxima de hasta 9 m.
Es adecuada para la distribución de agua doméstica más ligera, la transferencia de tanques y aplicaciones de riego de jardines más pequeñas.
La STPS70 aumenta la potencia del motor a 550 W y la altura manométrica máxima a 55 m, proporcionando un caudal máximo de hasta 45 L/min.
Esto la hace adecuada donde se requiere una mayor presión de entrega o una mayor demanda de agua.
La STPS80 utiliza un motor de 750 W y proporciona un caudal máximo de hasta 46 L/min con una altura manométrica máxima que alcanza los 65 m.
Es el modelo más potente de la gama para aplicaciones que requieren mayor presión, manteniendo al mismo tiempo el formato compacto de bomba periférica.
Cuanto más corta y directa sea la línea de succión, más fácil será para una bomba de superficie establecer una succión fiable.
Evite la altura vertical innecesaria y la longitud excesiva de la tubería cuando sea posible.
Incluso una fuga de aire muy pequeña puede interferir con el autocebado.
Por lo tanto, todos los accesorios de succión, válvulas y conexiones roscadas deben estar debidamente sellados.
Una tubería innecesariamente pequeña aumenta la pérdida por fricción y reduce el rendimiento de succión disponible.
Antes de la primera operación, cebe la bomba según las instrucciones de instalación.
No opere la STPS en seco intencionalmente.
Evite bombear agua que contenga arena, partículas abrasivas o sólidos que puedan dañar u obstruir los componentes hidráulicos periféricos de holgura estrecha.
La especificación del producto Stream indica que la bomba debe instalarse en un entorno protegido y resguardado de condiciones climáticas adversas.
Las causas posibles incluyen un cebado inicial inadecuado, una fuga de aire en el lado de aspiración, una profundidad de aspiración excesiva, tuberías obstruidas o un nivel de agua insuficiente en la fuente.
Revise la válvula de retención de lengüeta y las conexiones del lado de aspiración.
El flujo inverso del agua o la entrada de aire en el sistema pueden hacer que la bomba pierda el agua necesaria para un rearranque fiable.
El sistema puede tener una altura de impulsión excesiva, tuberías largas, accesorios restrictivos o una condición de aspiración que reduzca el rendimiento de la bomba.
Un ruido inusual puede indicar la entrada de aire en el sistema, un suministro de agua inadecuado, condiciones hidráulicas anormales o problemas mecánicos que requieren inspección.
Asegúrese de que el modelo seleccionado esté operando en el punto correcto de su curva de rendimiento.
La altura máxima se mide a un caudal muy bajo o nulo y no debe interpretarse como la presión de funcionamiento disponible al caudal máximo.
La STPS es una bomba periférica autocebante para agua limpia, diseñada para la distribución doméstica de agua, riego de jardines, extracción de agua de tanques y manejo general de agua.
Una bomba periférica utiliza un impulsor con múltiples álabes pequeños que operan dentro de un canal hidráulico anular. El agua interactúa repetidamente con el impulsor y gana presión progresivamente a medida que viaja a través de la bomba.
No. Una bomba periférica utiliza una acción hidráulica periférica regenerativa, mientras que una bomba JET tradicional utiliza un sistema de eyector y boquilla para crear succión.
Sí. La STPS está diseñada específicamente como una bomba autocebante e incluye una válvula de retención de lengüeta integrada.
Las STPS60, STPS70 y STPS80 están clasificadas para una profundidad máxima de aspiración de hasta 9 m en condiciones de operación adecuadas.
La STPS80 proporciona un caudal máximo de hasta 46 L/min.
La STPS80 proporciona una altura máxima de hasta 65 m.
Sí. La distribución de agua doméstica es una de las principales aplicaciones previstas de la serie STPS.
Sí. El riego de jardines es una de las aplicaciones especificadas.
Sí. La extracción de agua de tanques está específicamente enumerada entre las aplicaciones previstas de la serie.
No. Está diseñada para agua limpia libre de partículas abrasivas y líquidos no corrosivos compatibles.
No. Autocebante significa que la bomba puede evacuar el aire y restaurar el flujo de agua después de un cebado inicial correcto. No debe operarse intencionalmente en seco.
Una bomba periférica es atractiva cuando el sistema necesita una bomba compacta capaz de proporcionar una altura relativamente alta con un caudal moderado. Una bomba centrífuga convencional puede ser más adecuada cuando el requisito principal es un mayor caudal.
La Stream STPS ocupa una posición útil en la gama de bombas de superficie domésticas.
Combina el tamaño compacto y las características de presión relativamente alta de una bomba periférica con una capacidad de autocebado práctica y una válvula de retención de lengüeta integrada.
Con tres modelos que cubren 370–750 W, un caudal máximo de 35–46 L/min, una altura máxima de 36–65 m y una profundidad de aspiración de hasta 9 m, la gama STPS ofrece opciones para diferentes necesidades de agua domésticas y de jardín.
Su cuerpo de bomba de hierro fundido, impulsor de latón, diseño de servicio continuo y construcción compacta la hacen adecuada para la distribución de agua limpia, riego de jardines, tanques de almacenamiento de agua y otras aplicaciones domésticas cotidianas.
Para los usuarios que necesitan una bomba de superficie compacta con presión útil, funcionamiento autocebante fiable y construcción sencilla, la bomba periférica autocebante Stream STPS ofrece una alternativa práctica a las bombas centrífugas más grandes o a los diseños tradicionales de bombas JET.
