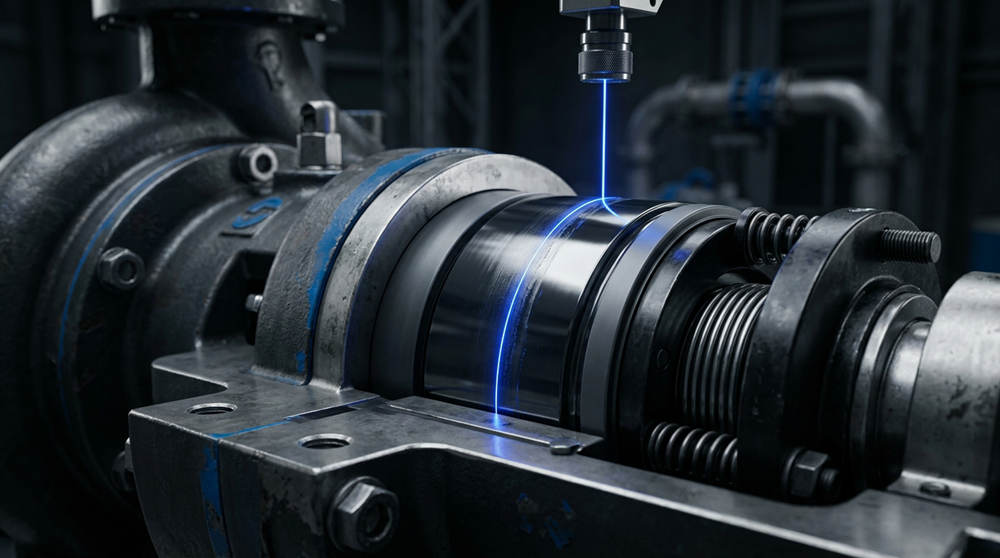

Guía para la resolución de fallos en los sellos mecánicos de las bombas

Reemplazar un sello mecánico de bomba con fugas sin identificar la causa raíz garantiza fallas futuras. Los ingenieros deben tratar un sello mecánico fallido como una escena del crimen de diagnóstico. Al analizar patrones de desgaste específicos, como grietas térmicas, desgaste por fricción, hinchazón del elastómero o ranurado abrasivo, los equipos de mantenimiento pueden identificar con precisión los problemas hidráulicos, mecánicos o químicos exactos que destruyen la bomba y aplicar acciones correctivas permanentes.

Reemplazar un sello mecánico con fugas sin encontrar la causa raíz es como poner una curita en una herida de bala. El sangrado inmediato puede detenerse, pero el daño subyacente permanece sin tratar. En unos pocos meses, o quizás incluso semanas, la bomba industrial fallará nuevamente. Este ciclo de reemplazo ciego agota los presupuestos de mantenimiento, aumenta los costos de mano de obra y afecta gravemente la confiabilidad general de la planta.

La fuga es simplemente un síntoma de una falla sistémica mayor. Para romper el ciclo de funcionamiento hasta la falla, los ingenieros de confiabilidad y los gerentes de mantenimiento deben cambiar su perspectiva. Deben introducir el concepto de un sello mecánico de bomba fallido como una escena del crimen forense. Los componentes dañados contienen evidencia crítica. Al leer los distintos patrones de desgaste dejados en las caras del sello y los elastómeros, los ingenieros pueden diagnosticar con precisión el problema hidráulico o mecánico exacto que está destruyendo el equipo.

Analizar estos componentes permite a los especialistas en equipos rotativos pasar de reparaciones reactivas a mejoras proactivas de confiabilidad. Comprender los modos de falla específicos permite a los equipos modificar los procedimientos operativos, actualizar la metalurgia o corregir las estructuras de tuberías. Para un enfoque integral de la gestión de activos, incorpore estos pasos de diagnóstico en su [Lista de verificación de mantenimiento de bombas industriales definitiva].

¿Por qué es crítica la película de fluido microscópica para la supervivencia del sello mecánico de la bomba?

Antes de realizar una autopsia de falla, los ingenieros deben comprender la física central que rige un sello mecánico de bomba. La función principal de un sello mecánico es contener el medio bombeado mientras permite que el eje de la bomba gire. Para lograrlo, el sello se basa en dos caras altamente pulidas: una estacionaria y una giratoria.

Estas caras no funcionan completamente en seco en condiciones normales de operación. En cambio, dependen de una película de fluido microscópica generada por el propio medio bombeado. Esta capa increíblemente delgada de líquido proporciona lubricación y enfriamiento vitales para las superficies deslizantes. La película de fluido evita el contacto directo metal con metal o silicio con silicio, minimizando así la fricción y la generación de calor.

La supervivencia del sello mecánico depende completamente de la estabilidad de esta película de fluido. En el momento exacto en que esta película de fluido hierve, es empujada por deflexión mecánica o se contamina gravemente con partículas, el sello está condenado. Sin lubricación, la fricción aumenta exponencialmente. Las temperaturas en las caras del sello se elevan rápidamente, lo que lleva a una degradación catastrófica del material. Por lo tanto, proteger la película de fluido mediante una operación adecuada de la bomba y un diseño del sistema es la regla absoluta de supervivencia para cualquier equipo rotativo.

¿Cómo destruyen el funcionamiento en seco y las grietas térmicas los sellos mecánicos de las bombas?

El funcionamiento en seco es uno de los modos de falla más comunes y destructivos que se encuentran en aplicaciones de bombas industriales. Al inspeccionar las caras del sello fallido durante una autopsia, los técnicos observarán daños térmicos distintos. El síntoma más prominente es una red de finas grietas radiales que se extienden hacia afuera desde el centro de la cara del sello. Este fenómeno se conoce en la industria como "grietas térmicas".

Además de las grietas térmicas, los componentes metálicos o de carbono pueden aparecer severamente quemados, azulados o decolorados debido a picos extremos de temperatura. Además, los elementos de sellado secundarios, como las juntas tóricas, a menudo se hornean, se vuelven quebradizos y se agrietan, perdiendo todas sus propiedades elastoméricas.

La causa raíz de las grietas térmicas es la vaporización o la ausencia total de la película de fluido lubricante. La bomba funcionó en seco debido a una pérdida de succión, los operadores no ventilaron adecuadamente la carcasa antes del arranque, o el fluido bombeado alcanzó una temperatura que provocó que se evaporara en vapor directamente en las caras del sello. Sin enfriamiento líquido, la fricción inmensa causa una expansión térmica rápida y el posterior agrietamiento de la superficie.

Para solucionar este problema, los equipos de mantenimiento deben asegurarse de que los protocolos de ventilación adecuados se sigan estrictamente durante cada secuencia de arranque de la bomba. Elija sistemas de ventilación automatizados si la ventilación manual resulta poco confiable. Para aplicaciones que involucran fluidos de alta temperatura o altamente volátiles, los ingenieros deben implementar planes de lavado externos. La utilización del Plan API 11 (lavado del sello desde la descarga de la bomba) o del Plan API 32 (inyección de un fluido externo limpio y frío) mantendrá la cámara del sello adecuadamente enfriada y mantendrá una película de fluido estable.

¿Qué papel juegan la desalineación y el descentramiento radial en el desgaste por fricción y el desgaste desigual?

El estrés mecánico transmitido a través del eje de la bomba es altamente letal para los sellos mecánicos. Al realizar una autopsia de un sello sometido a estrés mecánico, la pista de desgaste en la cara del sello aparecerá muy desigual. Los técnicos observan típicamente un desgaste pulido intenso en un lado de la cara, mientras que el lado opuesto permanece prácticamente intacto.

Otro síntoma severo del estrés mecánico es el desgaste por fricción. El desgaste por fricción ocurre cuando la junta tórica dinámica o el anillo giratorio excavan una ranura profunda y pulida directamente en el eje de la bomba o en el manguito del sello. Esta fricción oscilante continua elimina la capa de óxido protectora del metal, lo que lleva a una pérdida rápida de material.

La causa raíz de estos síntomas es una deflexión mecánica severa. Esto es causado frecuentemente por una mala alineación láser entre el motor y la bomba. Alternativamente, la tensión pesada de la tubería, donde las tuberías mal soportadas fuerzan la carcasa de la bomba fuera de su geometría natural, deformará severamente los espacios libres internos. Los rodamientos defectuosos o muy desgastados también permiten que el eje se mueva dinámicamente, creando un descentramiento radial que obliga a las caras del sello a abrirse y cerrarse con cada rotación. Puede consultar la [Guía de diagnóstico de fallas de rodamientos de bombas] para un análisis más profundo de la degradación de los rodamientos.

La acción correctiva requiere un retorno estricto a la precisión mecánica. Los técnicos deben realizar una alineación láser de precisión con tolerancias estrictas antes de poner en marcha la unidad. La tensión de la tubería debe eliminarse por completo ajustando los soportes de la tubería y asegurándose de que los pernos de la brida se deslicen sin fuerza mecánica. Finalmente, reemplace los rodamientos desgastados y mida el descentramiento del eje con un indicador de cuadrante para asegurarse de que esté dentro de los límites aceptables del OEM.

¿Cómo causa la incompatibilidad química la hinchazón y falla del elastómero?

A veces, las caras primarias del sello duro sobreviven perfectamente intactas, pero el sello mecánico aún falla catastróficamente. En estas autopsias, los sellos de goma secundarios (las juntas tóricas y los elastómeros) están completamente destruidos. Los síntomas son evidentes: los elastómeros pueden estar hinchados al doble de su tamaño original. En otros casos, pueden haberse disuelto en una pasta pegajosa y gomosa, o por el contrario, pueden haberse endurecido y roto como plástico quebradizo al retirarlos.

La causa raíz de la destrucción del elastómero es el ataque químico y la incompatibilidad. Los materiales elastoméricos estándar utilizados en bombas básicas, como Nitrilo (NBR), EPDM o Fluoroelastómeros estándar (Viton), están reaccionando químicamente con el fluido bombeado. Esto es muy común en aplicaciones que manejan aguas residuales agresivas, solventes de hidrocarburos, mezclas ácidas o productos químicos agresivos de limpieza in situ (CIP). El químico descompone el entrecruzamiento de las cadenas de polímeros, lo que resulta en una pérdida total de la tensión de sellado.

Para prevenir el ataque químico, los ingenieros de confiabilidad deben cotejar estrictamente el medio bombeado con tablas de compatibilidad química establecidas. No adivine en la selección de materiales. Elija actualizaciones específicas para productos químicos para sus elastómeros. Para solventes altamente agresivos o corrientes de aguas residuales químicas mixtas, actualice los elastómeros a perfluoroelastómeros de alta gama (FFKM), como Kalrez. Si bien las juntas tóricas de FFKM requieren una inversión de capital inicial más alta, su resistencia química casi universal elimina la amenaza de hinchazón del elastómero y extiende drásticamente el tiempo medio entre fallas (MTBF) del sello.

¿Por qué las partículas duras y los fluidos sucios causan desgaste abrasivo severo?

Bombear aguas residuales crudas, lodos mineros o fluidos muy contaminados con óxido e incrustaciones de tuberías introduce una amenaza física severa para los sellos mecánicos. Al realizar la autopsia de un sello expuesto a partículas pesadas, las caras del sello se ven exactamente como un disco fonográfico de vinilo antiguo. Las superficies estarán cubiertas de surcos circulares concéntricos profundos, marcas de arrastre pesadas y arañazos agresivos.

La causa raíz de este efecto de fonógrafo es el desgaste abrasivo. Las partículas duras, como arena de sílice, granalla metálica o escamas de óxido, se abren paso entre las caras giratoria y estacionaria. Debido a que estas partículas son a menudo más duras que las caras de sello estándar de carbono o cerámica, se incrustan en el material más blando y actúan como una muela de alta velocidad, tallando canales profundos hasta que el fluido bombeado se filtra fuertemente a través de las caras dañadas.

La solución requiere actualizar la metalurgia de las caras del sello para resistir el ambiente abrasivo. Las caras de carbono estándar no sobrevivirán. Actualice a combinaciones de materiales de cara dura dual, específicamente Carburo de Silicio contra Carburo de Silicio (SiC/SiC) o Carburo de Tungsteno contra Carburo de Tungsteno (TC/TC). Estos materiales poseen una dureza extrema capaz de triturar partículas.

Además, elija controles ambientales avanzados para lodos extremos. Actualice el equipo a un Sello Mecánico Doble que utilice un sistema de fluido de barrera limpio presurizado, comúnmente designado como Plan API 53A. Esta configuración asegura que la película de fluido que lubrica las caras del sello consista en fluido de barrera limpio, bloqueando físicamente el lodo abrasivo para que nunca llegue a las superficies de sellado críticas.

Maximice la confiabilidad a través del análisis forense de sellos

La vida útil de un sello mecánico sirve como el indicador definitivo de la salud general de su estación de bombeo. Cuando un sello falla prematuramente, está alertando activamente al equipo de mantenimiento sobre un problema sistémico más amplio, ya sea funcionamiento en seco, desalineación mecánica, incompatibilidad química o desgaste abrasivo. No se limite a reemplazar el componente con fugas. Analícelo, diagnostique la causa raíz y diseñe una solución permanente.

Si su instalación está luchando contra fallas crónicas de equipos rotativos, es hora de actualizar sus activos. Contacte a StreamPumps hoy para discutir la actualización de sus aplicaciones problemáticas con nuestras bombas sumergibles y centrífugas de servicio pesado. El equipo de StreamPumps llega preconfigurado con sellos premium de SiC/SiC, diseños robustos de rodamientos de servicio pesado y ejes diseñados con precisión específicamente para maximizar su Tiempo Medio Entre Fallas (MTBF) en los entornos industriales más severos.

Preguntas Frecuentes (FAQ)

¿Cuál es la vida útil promedio esperada de un sello mecánico de bomba industrial?
En condiciones operativas ideales con una película de fluido lubricante limpia y una alineación adecuada, un sello mecánico industrial debería operar fácilmente de 3 a 5 años (25,000 a 40,000 horas continuas). Las fallas que ocurren en unos pocos meses indican una causa raíz hidráulica, mecánica o química subyacente que requiere un diagnóstico inmediato.

¿Cómo puedo saber si mi sello mecánico falló por funcionamiento en seco o por ataque químico?
El funcionamiento en seco deja daños térmicos en las caras duras del sello, como grietas térmicas radiales (agrietamiento), azulado del metal y juntas tóricas horneadas y quebradizas. El ataque químico típicamente deja las caras duras del sello impecables, pero destruye las juntas tóricas secundarias, causando que se hinchen, se disuelvan en una pasta gomosa o se rompan.
