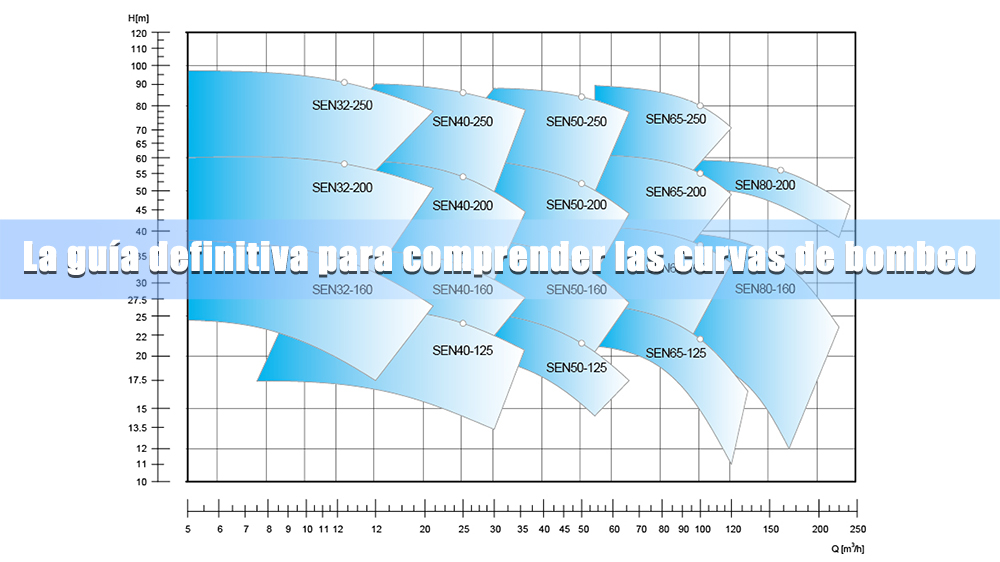

La guía definitiva para comprender las curvas de bombeo

Seleccionar la bomba correcta es más que simplemente coincidir la potencia o el tamaño de la tubería; es una ciencia que depende de una herramienta crítica: la curva de la bomba. Este gráfico es la clave para garantizar que una bomba funcione de manera eficiente, confiable y rentable. Ya sea que esté gestionando el suministro de agua, sistemas HVAC, riego o procesos industriales complejos, comprender cómo leer una curva de bomba es una habilidad esencial. Le permite ir más allá de las conjeturas y tomar decisiones basadas en datos que evitan fallos prematuros del equipo y el desperdicio de energía.

Esta guía le explicará todo lo que necesita saber sobre las curvas de bomba. Definiremos qué son, desglosaremos sus elementos clave y le mostraremos cómo interpretarlos para aplicaciones prácticas. Aprenderá a seleccionar la bomba correcta, solucionar problemas de rendimiento y evitar errores comunes que conducen a costosas ineficiencias.

¿Qué es una Curva de Bomba?

Una curva de rendimiento de la bomba es un gráfico que ilustra las capacidades de una bomba a una velocidad específica. Generada por el fabricante durante pruebas controladas, muestra la relación entre el caudal de la bomba y la presión (altura) que puede producir. En esencia, le dice exactamente cómo se desempeñará una bomba bajo diversas condiciones.

El propósito de una curva de bomba es hacer coincidir una bomba con los requisitos específicos de un sistema. Cada sistema de tuberías tiene su propia [curva del sistema], que representa la altura requerida para mover el líquido a través de él a diferentes caudales. La intersección de la curva de la bomba y la curva del sistema determina el punto de operación: el caudal y la altura reales en los que funcionará la bomba. Una coincidencia adecuada garantiza que la bomba opere cerca de su punto de máxima eficiencia, ahorrando energía y reduciendo el desgaste.

Elementos Clave de una Curva de Bomba

Un gráfico de curva de bomba estándar contiene varias líneas, cada una representando una métrica de rendimiento diferente. Comprenderlas es crucial para un análisis completo.

Relación Caudal (Q) y Altura (H)

Esta es la curva principal en el gráfico. El eje horizontal representa el caudal (Q), típicamente medido en galones por minuto (GPM) o metros cúbicos por hora (m³/h). El eje vertical muestra la altura (H), que es la altura a la que la bomba puede elevar el fluido, medida en pies o metros. Esta curva generalmente desciende de izquierda a derecha, mostrando que a medida que aumenta el caudal, la altura que la bomba puede generar disminuye.

Punto de Máxima Eficiencia (BEP)

El Punto de Máxima Eficiencia (BEP por sus siglas en inglés) es el punto en la curva de rendimiento donde la bomba opera a su máxima eficiencia. Este es el rango de operación ideal. Hacer funcionar una bomba en o cerca de su BEP minimiza el consumo de energía y reduce la tensión en componentes como cojinetes y sellos, lo que conduce a una mayor vida útil. Operar demasiado a la izquierda o a la derecha del BEP causa desequilibrios hidráulicos que pueden llevar a vibración, cavitación y fallo prematuro.

Curva de Eficiencia

Esta curva, a menudo mostrada como una línea discontinua, ilustra la eficiencia de la bomba como un porcentaje a lo largo de su rango de caudal. Típicamente comienza baja, sube a un pico en el BEP y luego desciende nuevamente. Esta curva le ayuda a visualizar cuánta de la energía consumida por el motor se está convirtiendo en trabajo útil (mover fluido).

Curva de Consumo de Energía

La curva de potencia muestra cuánta potencia (en caballos de fuerza o kilovatios) requiere la bomba a diferentes caudales. Ayuda a seleccionar el tamaño correcto del motor y a predecir los costos de energía. La curva generalmente aumenta con el caudal, confirmando que mover más fluido requiere más potencia.

Curva NPSH (Altura Neta de Succión Positiva)

La curva de NPSH Requerido (NPSHr) es vital para prevenir la cavitación: la formación y colapso de burbujas de vapor que pueden dañar gravemente una bomba. Esta curva indica la presión mínima requerida en el puerto de succión de la bomba para evitar que el líquido se vaporice. Para evitar la cavitación, la Altura Neta de Succión Positiva Disponible (NPSHa) en su sistema debe ser siempre mayor que el NPSHr mostrado en la curva.

Cómo Leer e Interpretar Curvas de Bomba

Una vez que comprende los elementos, puede utilizar el gráfico para tomar decisiones informadas.

1. Haga coincidir la Curva del Sistema con la Curva de la Bomba:Primero, calcule la curva de su sistema basándose en las pérdidas por fricción en la tubería y la carga estática. Trace esta curva en el mismo gráfico que la curva de la bomba. El punto donde las dos curvas se cruzan es su punto de operación.

2. Identificar el Punto de Operación:Esta intersección revela el caudal y la carga reales que logrará. Verifique dónde cae este punto en relación con el BEP (Punto de Máxima Eficiencia). Idealmente, debería estar dentro del [rango de operación preferido] (POR), que normalmente se define como 70-120% del caudal del BEP.

3. Reconocer un Rendimiento Inferior o un Sobredimensionamiento:Si el punto de operación está muy a la izquierda del BEP, la bomba está sobredimensionada. Generará presión excesiva, desperdiciará energía y sufrirá de alta carga radial. Si está muy a la derecha, la bomba está subdimensionada y puede tener dificultades para satisfacer las demandas de caudal, además de estar en riesgo de cavitación.

4. Considere los Accionamientos de Velocidad Variable (VSD):Un VSD cambia la velocidad de la bomba, lo que a su vez desplaza la curva de la bomba. Reducir la velocidad mueve la curva hacia abajo y hacia la izquierda, permitiéndole ajustar el punto de operación para que coincida eficientemente con las demandas cambiantes del sistema. Esto es mucho más efectivo que usar una válvula de estrangulación, que desperdicia energía.

Aplicaciones Prácticas de las Curvas de Bomba

Las curvas de bomba no son solo herramientas teóricas; tienen usos prácticos y directos en muchos escenarios.

• Seleccionar la Bomba Correcta:Para cualquier aplicación, ya sea para impulsión de agua residencial, riego agrícola o un proceso químico industrial, la curva de la bomba es la herramienta principal para la selección. Le permite comparar diferentes modelos y tamaños para encontrar el que mejor se adapte a los requisitos de caudal y carga de su sistema.

• Solución de Problemas de la Bomba:Si un sistema no está rindiendo como se esperaba, la curva de la bomba puede ayudar a diagnosticar el problema. Midiendo el caudal y la presión reales, puede trazar el punto de operación actual. Si no está donde debería, podría indicar una obstrucción, una fuga, desgaste del impulsor o un cambio en las condiciones del sistema.

• Predecir los Costos de Energía:Usando la curva de consumo de energía, puede determinar la energía necesaria para operar la bomba en su punto de operación. Esto permite realizar predicciones precisas de los gastos operativos y ayuda a justificar inversiones en bombas más eficientes o VSDs.

• Comparar Diferentes Bombas:Cuando se enfrenta a múltiples opciones, puede superponer sus curvas para ver cuál ofrece una mejor eficiencia en su punto de operación deseado. Una bomba con un costo inicial ligeramente mayor pero con mejor eficiencia puede ahorrar miles en costos de energía a lo largo de su vida útil.

Errores e Interpretaciones Equivocadas Comunes

Incluso con los datos correctos, las interpretaciones erróneas pueden llevar a una mala selección y operación de la bomba.

• Elegir por Caudal o Carga Máxima:Seleccionar una bomba basándose únicamente en su caudal o altura máxima listados es un error frecuente. Una bomba rara vez opera en estos extremos y será muy ineficiente. El enfoque siempre debe estar en el punto de operación.

• Ignorar los Requisitos de NPSH:No asegurar que el NPSHd del sistema exceda el NPSHr de la bomba es un camino directo al daño por cavitación. Esto es especialmente crítico en sistemas con altura de aspiración o fluidos calientes.

• Operar Demasiado Lejos del Punto de Máxima Eficiencia (BEP):Operar una bomba consistentemente lejos de su BEP aumenta significativamente el desgaste, lo que lleva a reparaciones frecuentes y una vida útil más corta. Es la causa más grande de falla de bombas.

• No Considerar los Cambios en el Sistema:Con el tiempo, los sistemas cambian. Las tuberías se corroen, los filtros se obstruyen y la demanda puede aumentar. Estos cambios alteran la curva del sistema, desplazando el punto de operación. Se necesitan evaluaciones regulares del sistema para garantizar que la bomba siga siendo eficiente.

Consideraciones Avanzadas

Para sistemas más complejos, se requiere una comprensión más profunda de la dinámica de bombas.

• Sistemas de Múltiples Bombas:Cuando las bombas operan en paralelo, sus caudales se suman a la misma altura. Cuando están en serie, sus alturas se suman al mismo caudal. Se crean curvas combinadas especiales para analizar el rendimiento de estas configuraciones de múltiples bombas.

• Leyes de Afinidad:Estas leyes describen cómo cambia el rendimiento de una bomba con la velocidad o el diámetro del impulsor. Son fundamentales para comprender el impacto de los variadores de velocidad (VSD) o el recorte del impulsor (mecanizar el impulsor a un diámetro más pequeño para reducir el rendimiento).

• Grágicas Específicas del Fabricante:Siempre consulte las grágicas de rendimiento certificadas del fabricante específico. Las curvas genéricas pueden ser engañosas. Los fabricantes también proporcionan datos detallados sobre materiales, límites de temperatura y correcciones por viscosidad.

• Herramientas de Software:El software de ingeniería moderno puede simplificar el análisis de curvas de bombas. Estas herramientas pueden calcular automáticamente las curvas del sistema, trazar puntos de operación y comparar múltiples bombas, ahorrando tiempo significativo y reduciendo la posibilidad de error.

Conclusión

Las curvas de bombas son la base para una selección inteligente de bombas y una operación confiable del sistema. Proporcionan una imagen completa del rendimiento de una bomba, permitiéndole elegir el equipo más eficiente para sus necesidades, predecir el consumo de energía y solucionar problemas de manera efectiva. Al aprender a leer e interpretar estas grágicas, usted transforma la selección de bombas de un arte en una ciencia.

Mirando hacia el futuro, la industria se está moviendo hacia modelos de gemelos digitales y monitoreo basado en IoT. Estas tecnologías proporcionarán datos de rendimiento en tiempo real, permitiendo una optimización dinámica y un mantenimiento predictivo. Sin embargo, los principios fundamentales de la curva de bomba seguirán siendo el núcleo para comprender y gestionar el rendimiento de las bombas en los años venideros.
