Cómo calcular el punto de máxima eficiencia (BEP) de una bomba

Cada bomba tiene un punto óptimo donde funciona de manera ideal, equilibrando caudal, presión y consumo de energía. Esto se conoce como el Punto de Máxima Eficiencia (BEP, por sus siglas en inglés). Operar una bomba cerca de su BEP es crucial para maximizar la eficiencia energética, garantizar la confiabilidad a largo plazo y extender su vida útil. Alejarse demasiado de este punto conduce a costos más altos, mayor desgaste y posibles fallos del sistema.

Esta guía le explicará qué significa el BEP para el rendimiento de la bomba, cómo identificar y calcularlo, y cómo aplicar este conocimiento a sus sistemas en el mundo real. Aprenderá a utilizar las curvas de rendimiento de la bomba y las fórmulas esenciales para garantizar que su equipo funcione como está previsto.

Comprendiendo el Concepto del BEP

El Punto de Máxima Eficiencia (BEP) es el punto en la curva de rendimiento de una bomba donde alcanza su mayor eficiencia hidráulica. En este caudal y carga específicos, la bomba convierte la máxima cantidad de potencia de entrada en movimiento del fluido. Representa el equilibrio ideal entre la salida de la bomba y su consumo de energía.

El BEP es el punto de diseño donde la geometría del impulsor y la hidráulica de la carcasa están perfectamente emparejadas. Operar en este punto minimiza la turbulencia, la recirculación y otras inestabilidades hidráulicas. Esto se traduce en una operación más suave y estable, lo que se traduce directamente en menos vibración, menos estrés en los cojinetes y sellos, y una mayor vida operativa para la bomba. El BEP normalmente está marcado directamente en la curva de rendimiento de la bomba del fabricante.

Por Qué el BEP es Importante en el Rendimiento de la Bomba

Operar una bomba lejos de su BEP puede tener serias consecuencias. Cuando una bomba funciona demasiado a la izquierda del BEP (condiciones de bajo caudal), puede conducir a problemas como recirculación interna, aumento del empuje radial y mayores temperaturas. Por el contrario, funcionar demasiado a la derecha (condiciones de alto caudal) puede causar cavitación, que erosiona el impulsor y la carcasa, y crea una vibración excesiva.

Ambos escenarios conducen a una caída significativa en la eficiencia de la bomba, lo que significa que se desperdicia más energía en forma de calor y ruido, aumentando los costos operativos. Estas condiciones de operación ineficientes ejercen estrés mecánico en los componentes de la bomba, incluido el eje, los cojinetes y los sellos mecánicos. El resultado son averías más frecuentes, mayores costos de mantenimiento y una vida útil general más corta para el equipo. Mantener la operación cerca del BEP es fundamental para la confiabilidad del sistema.

Parámetros Clave para el Cálculo del BEP

Para calcular la eficiencia de una bomba y encontrar su BEP, necesita comprender varios parámetros clave. Estas mediciones forman la base para evaluar el rendimiento de la bomba.

• Caudal (Q): Este es el volumen de fluido que la bomba mueve en un tiempo específico. Comúnmente se mide en galones por minuto (GPM) o metros cúbicos por hora (m³/h).

• Altura Total (H): La altura representa la energía total que la bomba imparte al fluido. Se expresa como una altura, típicamente en pies o metros, y tiene en cuenta los cambios de elevación, las pérdidas por fricción y la presión.

• Potencia de Entrada (P): Esta es la potencia mecánica o eléctrica consumida por la bomba para mover el fluido. Se mide en caballos de fuerza (hp) o kilovatios (kW).

• Eficiencia (η): La relación entre el trabajo útil realizado por la bomba (potencia hidráulica) y la potencia que consume (potencia al freno). Se expresa como un porcentaje.

La Fórmula para la Eficiencia de la Bomba

La eficiencia de la bomba (η) se calcula comparando la potencia de salida del fluido con la potencia mecánica de entrada. La fórmula le permite determinar la eficiencia en varios puntos de operación para identificar el valor máximo, que es el BEP.

La fórmula general es:

η (%) = (Q × H × GE) / (3960 × P)

Donde:

• η es la eficiencia de la bomba.

• Q es el caudal en GPM.

• H es la altura total en pies.

• GE es la gravedad específica del fluido (para agua, GE es 1).

• P es la potencia de entrada en caballos de fuerza al freno (bhp).

• 3960 es una constante de conversión.

Al calcular la eficiencia en varios puntos a lo largo del rango de operación de la bomba, puede trazar una curva de eficiencia. El punto más alto en esta curva corresponde al Punto de Máxima Eficiencia.

Uso de las Curvas de Rendimiento de la Bomba para Encontrar el BEP

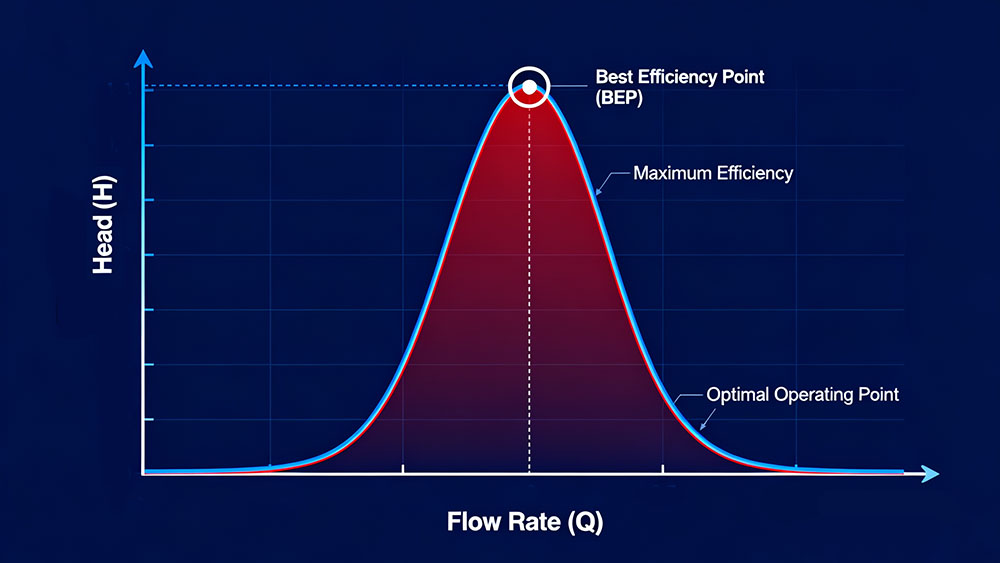

El método más directo para identificar el BEP de una bomba es utilizar la curva de rendimiento proporcionada por el fabricante. Este gráfico muestra visualmente las capacidades de la bomba, trazando la altura, la potencia y la eficiencia contra el caudal.

Siga estos pasos para encontrar el BEP en una curva de bomba:

1. Localice la Curva de Eficiencia: Identifique la curva en el gráfico etiquetada como 【Eficiencia】 o 【η】. Normalmente es una curva parabólica que sube a un pico y luego baja.

2. Encuentre el Pico: Trace esta curva hasta su punto más alto. Este pico representa la eficiencia máxima que la bomba puede alcanzar.

3. Identifique el Caudal y la Altura en el BEP: Desde el pico de la curva de eficiencia, dibuje una línea vertical hacia abajo hasta el eje horizontal (Caudal) y una línea horizontal hacia el eje vertical (Altura). Los valores correspondientes son el caudal y la altura en el Punto de Máxima Eficiencia.

Interpretar este gráfico le permite ver cómo cambia la eficiencia a medida que se aleja del BEP, ayudándole a comprender las compensaciones operativas.

Herramientas y Métodos para la Determinación del BEP

Además de usar las curvas del fabricante, varios otros métodos pueden ayudar a determinar el BEP de una bomba, especialmente para sistemas existentes.

• Software del Fabricante: Muchos fabricantes de bombas ofrecen software especializado que le permite ingresar sus parámetros del sistema y seleccionar una bomba que funcionará en o cerca de su BEP.

• Pruebas de Campo: Para bombas ya en servicio, puede realizar pruebas de campo utilizando instrumentos portátiles. Caudalímetros, manómetros y analizadores de potencia recopilan datos en tiempo real sobre el caudal, la altura y el consumo de energía, permitiéndole calcular la eficiencia operativa actual de la bomba.

• Dinámica de Fluidos Computacional (CFD): Para sistemas altamente complejos o críticos, el análisis CFD puede crear una simulación digital de la bomba y el sistema. Este 【gemelo digital】 permite a los ingenieros modelar el comportamiento del fluido y predecir con precisión el BEP bajo varias condiciones sin necesidad de pruebas físicas.

Cómo Mantener la Operación Cerca del BEP

Conocer el BEP de su bomba es solo la mitad de la batalla; el objetivo es mantenerla operando allí. El diseño y control adecuados del sistema son esenciales para mantener una alta eficiencia.

• Diseño del Sistema: Dimensionar correctamente las tuberías, seleccionar válvulas apropiadas y minimizar los codos y accesorios reduce la fricción del sistema (pérdida de carga). Esto ayuda a garantizar que la curva del sistema intersecte la curva de la bomba cerca del BEP.

• Variadores de Frecuencia (VFDs): Un VFD es una de las herramientas más efectivas para controlar la operación de la bomba. Ajusta la velocidad del motor de la bomba para que coincida con las demandas cambiantes del sistema, permitiendo que la bomba mantenga su BEP en un rango más amplio de caudales.

• Monitoreo Rutinario del Rendimiento: Monitorear regularmente métricas clave como el caudal, la presión y el consumo de energía ayuda a detectar cualquier desviación de las condiciones del BEP. El registro de datos y el análisis de tendencias pueden señalar problemas como desgaste, obstrucciones o cambios en la demanda del sistema, permitiendo un mantenimiento proactivo.

Errores y Conceptos Erróneos Comunes

Varios errores comunes pueden conducir a una operación ineficiente de la bomba. Evitarlos es clave para un sistema confiable.

• Ignorar la Interacción con la Curva del Sistema: El punto de operación de la bomba es donde se intersectan la curva de la bomba y la curva del sistema. Muchos ingenieros se centran solo en la curva de la bomba, olvidando que los cambios en el sistema (como una válvula que se cierra) desplazarán el punto de operación lejos del BEP.

• Asumir un BEP Fijo: El BEP de una bomba puede cambiar con el tiempo. El desgaste del impulsor o el recorte del diámetro del impulsor alterarán la curva de rendimiento y desplazarán el BEP.

• Sobredimensionar las Bombas: Un error común es seleccionar una bomba que es demasiado grande para la aplicación 【por si acaso】. Esto a menudo obliga a la bomba a operar muy a la izquierda de su BEP, lo que lleva a una ineficiencia crónica y problemas mecánicos.

Conclusión

El Punto de Máxima Eficiencia define la condición operativa ideal para cualquier bomba. Al comprender, calcular y diseñar sistemas para que funcionen en o cerca del BEP, puede desbloquear beneficios significativos. Estos incluyen un menor consumo de energía, costos de mantenimiento reducidos, menos desgaste de los componentes y una vida útil mucho más larga para su equipo.

Para garantizar que sus sistemas funcionen de manera óptima, haga del análisis del BEP una parte estándar de sus procedimientos de selección y mantenimiento de bombas. Fomente las pruebas periódicas de rendimiento y el registro de datos para verificar que sus bombas continúen operando en su punto óptimo, brindando un rendimiento confiable durante años.
