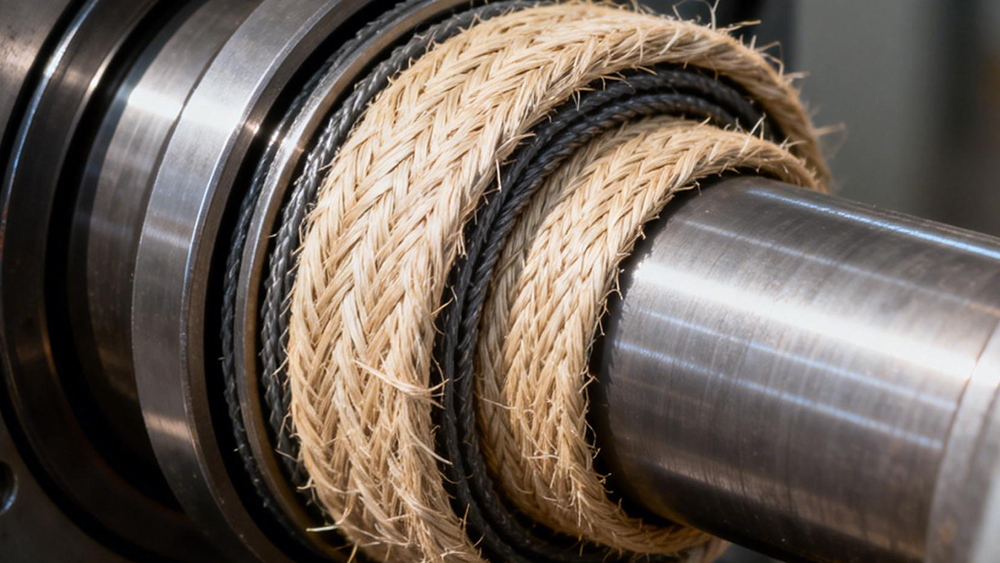

Tipos de empaquetamiento glandular: una clasificación completa

La selección del material de empaquetadura adecuado es fundamental para lograr un rendimiento de sellado confiable y maximizar la vida útil tanto de la empaquetadura como de los componentes de la bomba. Los materiales de empaquetadura del prensaestopas son diversos, cada uno diseñado con propiedades específicas para manejar diferentes fluidos, temperaturas, presiones y velocidades del eje. Comprender las categorías fundamentales es el primer paso para tomar una decisión informada para su aplicación.

La construcción de la empaquetadura del prensaestopas suele implicar trenzar hilos de un material específico para formar una cuerda densa pero flexible. Estas trenzas a menudo se impregnan con lubricantes como grafito o dispersión de PTFE para reducir la fricción y mejorar el sellado. Exploremos las familias principales de materiales de empaquetadura.

Empaquetaduras de Fibra Natural

Antiguamente el estándar de la industria, las empaquetaduras de fibra natural ahora se utilizan en servicios menos exigentes debido a sus limitaciones de temperatura y químicas. Son rentables y funcionan bien en aplicaciones generales con agua, salmuera o soluciones suaves.

• Algodón:Es una empaquetadura suave y flexible, a menudo impregnada con lubricantes. Es adecuada para aplicaciones de baja presión y baja velocidad, particularmente con agua fría o caliente. Su baja resistencia al desgaste la hace inadecuada para servicios abrasivos.

• Lino:Fabricado a partir de fibras vegetales, la empaquetadura de lino es conocida por su alta resistencia a la tracción y durabilidad. Se utiliza comúnmente en aplicaciones marinas, bombas de agua y tubos de bocina, donde sella eficazmente contra agua fría y salmuera. Sin embargo, puede absorber humedad y tiene una resistencia limitada a productos químicos y altas temperaturas.

• Yute:Similar al lino, el yute es otra fibra natural utilizada para necesidades básicas de sellado. Es flexible y económico, pero comparte las mismas limitaciones en términos de temperatura, velocidad y compatibilidad química.

Empaquetaduras de Grafito y Base de Carbono

Las empaquetaduras de grafito y carbono son la opción preferida para aplicaciones de alto rendimiento, especialmente aquellas que involucran altas temperaturas y productos químicos agresivos. Ofrecen excelente conductividad térmica y baja fricción.

• Empaquetadura de Grafito Puro:Fabricada con hilos de grafito de alta pureza, esta empaquetadura proporciona un sellado superior en condiciones extremas. Tiene un coeficiente de fricción muy bajo, excelente resistencia química en un amplio rango de pH y puede soportar temperaturas extremadamente altas. Su capacidad para disipar el calor de manera efectiva ayuda a prevenir el rayado del eje.

• Grafito Trenzado con Refuerzo:Para mejorar la resistencia, los hilos de grafito a menudo se trenzan con materiales de refuerzo como esquinas de fibra de carbono o inserciones de alambre de Inconel. Esta construcción evita la extrusión bajo alta presión y hace que la empaquetadura sea más robusta para servicios exigentes en válvulas y bombas.

• Grafito Expandido: Este material se forma tratando escamas de grafito natural, que luego se comprimen en lámina flexible o hilo. Ofrece una adaptabilidad excepcional y crea un sello muy efectivo con una presión mínima en el prensaestopas, reduciendo el desgaste del eje y el consumo de energía.

Empaquetaduras de PTFE (Teflón)

El politetrafluoroetileno (PTFE) es un fluoropolímero sintético reconocido por su resistencia química casi universal y su fricción extremadamente baja. La empaquetadura de prensaestopas de PTFE es una solución limpia y no contaminante, ideal para industrias como alimentos y bebidas, farmacéutica y productos químicos especiales.

• PTFE virgen:La empaquetadura fabricada con fibras de PTFE puras es excepcionalmente suave y químicamente inerte. Es perfecta para aplicaciones donde la contaminación es una preocupación. Su principal limitación es la mala disipación de calor y la tendencia a fluir o deslizarse en frío bajo presión, especialmente a temperaturas más altas.

• PTFE rellenado: Para superar las limitaciones del PTFE virgen, se añaden cargas como grafito o carbono. La empaquetadura de PTFE rellenado con grafito (GFO) combina la resistencia química del PTFE con la disipación de calor y la lubricidad del grafito. Esto crea una empaquetadura multipropósito de alto rendimiento que funciona más fría y dura más en una amplia gama de servicios químicos.

Empaquetaduras reforzadas con Aramida y Kevlar

Cuando una aplicación exige una durabilidad extrema y resistencia a la abrasión, las empaquetaduras de fibra de aramida son la solución. La aramida, a menudo conocida por la marca comercial Kevlar, es una fibra sintética de alta resistencia que puede soportar lodos abrasivos, aguas residuales y otros medios desafiantes que destruirían rápidamente las empaquetaduras convencionales.

• Aramida pura: La empaquetadura trenzada con fibras de aramida al 100% es excepcionalmente resistente y duradera. Se utiliza a menudo en bombas que manejan lodos, pasta de papel y otros fluidos cargados de sólidos. La contrapartida de su durabilidad es que puede ser abrasiva para los manguitos del eje, por lo que se recomienda el uso de un manguito endurecido.

• Empaquetaduras híbridas:Para equilibrar el rendimiento, la aramida se utiliza a menudo como refuerzo. Por ejemplo, una empaquetadura puede presentar esquinas de aramida para evitar la extrusión, con un núcleo de PTFE o grafito para proporcionar una mejor lubricidad y transferencia de calor. Esta construcción híbrida ofrece tanto resistencia como baja fricción, lo que la convierte en una opción versátil para aplicaciones de servicio pesado.
