Guía de instalación de bombas sumergibles para aguas residuales: métodos P, S, T, Z

Las bombas de aguas residuales sumergibles industriales modernas ofrecen una versatilidad increíble para proyectos complejos de ingeniería municipal e industrial. Quedaron atrás los días en que una única configuración de montaje debía adaptarse a la fuerza a cada entorno operativo. Hoy en día, los ingenieros pueden adaptar la ubicación de las bombas para ajustarse a los requisitos hidráulicos, espaciales y de seguridad precisos del sitio.

Seleccionar el método de instalación correcto para una bomba de aguas residuales sumergible es un paso crítico en el diseño de estaciones de bombeo de aguas residuales. La decisión entre una configuración de pozo húmedo y una de pozo seco impacta directamente la confiabilidad a largo plazo del sistema, la eficiencia general de la estación de bombeo y la seguridad diaria del personal de mantenimiento. Una elección de instalación incorrecta puede provocar fallos prematuros del motor, procedimientos de reparación complejos y graves riesgos de seguridad.

Para ayudar a los ingenieros municipales de aguas residuales, diseñadores de estaciones de bombeo y contratistas industriales a tomar decisiones informadas, desglosaremos los cuatro métodos de instalación principales: P, S, T y Z. Comprender los requisitos mecánicos específicos y las ventajas operativas de cada configuración garantiza que su sistema de bombeo funcione de manera segura y eficiente durante muchos años.

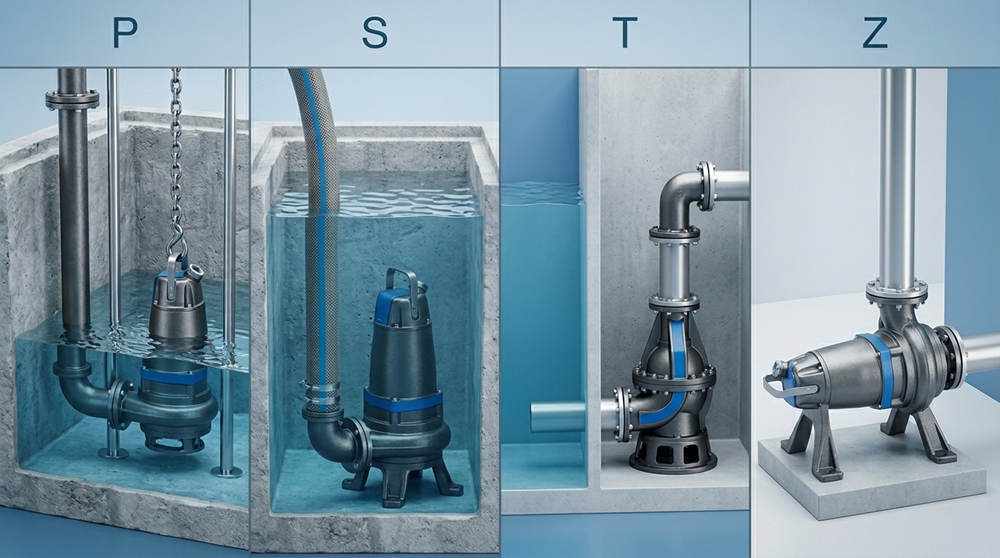

Instalación en Pozo Húmedo (P): El Estándar de Acoplamiento Automático

El método de instalación P es una configuración semipermanente y sumergida que se ha convertido en el estándar de la industria para aplicaciones tradicionales de aguas residuales. En esta configuración, la bomba funciona completamente bajo el agua dentro del sumidero o pozo húmedo.

La característica definitoria de este método es el sistema de acoplamiento automático para pozo húmedo. Este mecanismo se basa en una configuración de doble barra guía firmemente anclada al fondo del pozo y fijada a un soporte superior cerca de la escotilla de acceso. La bomba está equipada con un soporte deslizante especializado que le permite desplazarse suavemente por las barras guía. Una vez que alcanza la base, el peso de la bomba la bloquea automáticamente en la conexión de descarga, creando un sello seguro y hermético sin necesidad de atornillado manual.

La principal ventaja de ingeniería de la instalación P es la seguridad del mantenimiento. Cuando se requieren inspecciones o reparaciones de rutina, el personal de mantenimiento puede simplemente izar la bomba por las barras guía utilizando una grúa o cadena de elevación. Los trabajadores pueden extraer, reparar y reinstalar la maquinaria pesada sin tener que ingresar nunca al entorno peligroso y tóxico del pozo húmedo. Esto reduce drásticamente el riesgo de exposición a gases peligrosos y elimina la necesidad de protocolos complejos de entrada a espacios confinados.

Instalación Portátil (S): Agilidad Operativa Definitiva

Cuando la agilidad operativa es la prioridad, el método de instalación S proporciona una solución portátil e independiente. Al igual que la instalación P, esta configuración está completamente sumergida en aguas residuales. Sin embargo, en lugar de utilizar una base de acoplamiento automático fija, la bomba descansa directamente sobre el piso del sumidero utilizando un soporte o anillo base especializado para mantener la estabilidad y la distancia de succión adecuada.

Debido a que no está anclada a una infraestructura permanente, la conexión de descarga se maneja típicamente mediante un acoplamiento de manguera flexible o una brida rígida temporal. Esto hace que la instalación portátil sea altamente adaptable a entornos que cambian rápidamente.

Los contratistas industriales confían frecuentemente en la instalación S para tareas de desagüe temporal, sitios de construcción activos y operaciones de emergencia por inundaciones. Además, es la configuración ideal para instalaciones donde las bombas deben moverse con frecuencia entre diferentes sumideros o tanques de almacenamiento temporales. La capacidad de desplegar una bomba de alta capacidad en cualquier momento hace que la configuración portátil sea una herramienta indispensable para la respuesta a emergencias y proyectos dinámicos.

Instalación Vertical en Seco (T): Fiabilidad a Prueba de Inundaciones

El método de instalación T saca el equipo completamente de las aguas residuales, funcionando como una instalación vertical permanente dentro de un pozo seco. En esta configuración, la bomba está atornillada directamente a las tuberías de succión y descarga mediante bridas rígidas, y el motor permanece completamente separado del fluido que está bombeando.

Debido a que la unidad opera al aire libre en lugar de estar sumergida en aguas residuales frías, los ingenieros deben tener en cuenta la disipación del calor del motor. Un motor sumergible estándar se sobrecalentará rápidamente si funciona de forma continua en un entorno seco. Por lo tanto, cualquier bomba sumergible de pozo seco debe estar equipada con una camisa de enfriamiento de bomba sumergible de circuito cerrado. Este sistema hace circular un medio de enfriamiento (a menudo el propio fluido bombeado o una mezcla separada de glicol) alrededor de la carcasa del motor, asegurando la estabilidad térmica durante la operación continua de servicio pesado.

La instalación T ofrece una ventaja operativa significativa: fácil acceso en seco. El personal de mantenimiento puede inspeccionar bridas, verificar los niveles de vibración y realizar el servicio de rutina en una sala limpia, seca y bien iluminada. Al mismo tiempo, debido a que el motor conserva su carcasa sumergible completamente sellada, el sistema proporciona una fiabilidad a prueba de inundaciones. Si una tubería se rompe o el pozo seco se inunda accidentalmente, la bomba continuará funcionando perfectamente, evitando una falla catastrófica de la estación.

Instalación Horizontal en Seco (Z): Potencia de Bombeo de Perfil Bajo

El método de instalación Z comparte los mismos principios de ingeniería fundamentales que la instalación T, pero orienta el equipo horizontalmente. La bomba está montada permanentemente en un robusto marco de soporte metálico dentro de un pozo seco, conectándose a tuberías de succión y descarga horizontales.

Al igual que la configuración vertical en seco, la instalación Z opera en aire ambiente y requiere absolutamente una camisa de enfriamiento de bomba sumergible para gestionar la carga térmica generada por el motor. El motor sumergible completamente sellado asegura que la bomba permanezca completamente operativa incluso si la cámara seca experimenta una inundación repentina.

El caso de uso de ingeniería específico para la instalación Z gira en torno a las limitaciones espaciales. Es la solución perfecta para estaciones de bombeo en seco con espacio vertical restringido. Cuando una instalación tiene techos bajos o tuberías aéreas existentes que impiden la instalación de una bomba vertical alta, la huella horizontal de la instalación Z proporciona la potencia de bombeo necesaria sin requerir costosas modificaciones arquitectónicas en la propia estación.

Adaptando el Método al Sitio

Seleccionar el método de instalación de bomba ideal requiere una evaluación exhaustiva de las dimensiones físicas de su sitio, los protocolos de seguridad y los objetivos operativos. Los métodos P y S proporcionan soluciones excepcionales para aplicaciones húmedas, centrándose en la seguridad de recuperación automatizada y la flexibilidad portátil. Por el contrario, los métodos T y Z ofrecen la accesibilidad del mantenimiento en pozo seco combinada con la máxima seguridad de la tecnología de motor sumergible.
