Bomba sumergible vs. bomba autocebante: Guía de selección

Necesita mover un volumen masivo de agua para mantener su instalación operativa. El desafío de ingeniería presenta inmediatamente una elección fundamental: ¿debe sumergir la bomba directamente en el fluido, o colocar la bomba sobre el suelo y aspirar el agua hacia ella? Esta decisión dicta el diseño del sistema, el consumo de energía y los protocolos de mantenimiento durante años.

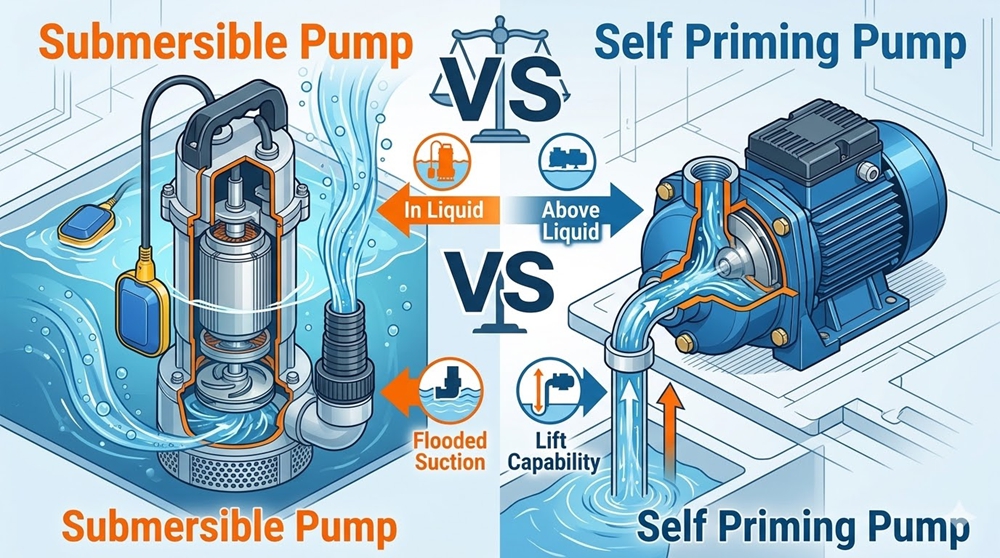

En el centro de este dilema de ingeniería está cómo interactúa cada tecnología con el fluido. Una bomba sumergible opera bajo el agua, empujando el líquido hacia arriba a través de la tubería de descarga. Por el contrario, una bomba de superficie autocebante se sitúa sobre la fuente del fluido, utilizando un depósito interno para evacuar el aire de la línea de succión y la presión atmosférica para empujar el agua hacia la carcasa de la bomba.

Seleccionar el equipo correcto requiere un análisis cuidadoso de las condiciones del sitio, las propiedades del fluido y los costos operativos a largo plazo. Los ingenieros municipales, los gerentes de planta y los oficiales de adquisiciones deben sopesar las limitaciones físicas frente a la accesibilidad para el mantenimiento.

Esta guía de selección de bombas describe la mecánica, ventajas y limitaciones de ambas configuraciones. Al examinar los factores operativos clave, puede determinar los requisitos exactos para su aplicación y asegurar las soluciones industriales ideales de Stream Pumps para su instalación.

Análisis Profundo: La Bomba Sumergible

Una bomba sumergible está diseñada para operar completamente sumergida en el fluido que está moviendo. El motor está sellado herméticamente y acoplado directamente al cuerpo de la bomba. Debido a que toda la unidad se sitúa por debajo del nivel del fluido, el sistema opera empujando el fluido directamente hacia el punto de descarga, eliminando por completo la necesidad de una línea de succión.

Alta Eficiencia Operativa

Los sistemas sumergibles logran una eficiencia energética excepcionalmente alta. Empujar un fluido requiere significativamente menos energía que aspirarlo hacia arriba contra la gravedad. Debido a que la bomba está sumergida, el fluido fluye naturalmente hacia el ojo del impulsor bajo presión positiva. El motor dedica su potencia exclusivamente a generar la altura de descarga, reduciendo el consumo total de energía.

Requisitos de Cebado Cero

Por definición, una bomba sumergida siempre está llena de fluido. Nunca requiere cebado manual, ni depende de cámaras de recirculación interna para evacuar el aire. El sistema está listo para operar instantáneamente en el momento en que se energiza el motor, lo que lo hace altamente confiable para aplicaciones automatizadas de arranque y parada.

Prevención de Cavitación y NPSH

Uno de los factores más críticos en la dinámica de fluidos es la Altura Neta Positiva de Succión (NPSH). La cavitación ocurre cuando la presión absoluta del fluido en la entrada de la bomba cae por debajo de su presión de vapor, causando ebullición localizada. Las burbujas de vapor resultantes colapsan violentamente contra el impulsor, causando una erosión severa y vibraciones.

Una bomba sumergible prácticamente elimina este riesgo. Debido a que la unidad está sumergida, el peso estático del fluido proporciona una presión de entrada constante y positiva. La NPSH Disponible (NPSHa) se mantiene consistentemente más alta que la NPSH Requerida (NPSHr), asegurando una operación suave y libre de cavitación incluso durante un uso continuo intensivo.

Operación Silenciosa y Seguridad

El agua es un excelente aislante acústico. Operar un motor de servicio pesado bajo el agua reduce drásticamente el ruido acústico, una consideración vital para instalaciones cerca de áreas residenciales o dentro de instalaciones cerradas. Además, una bomba sumergida está oculta de forma segura bajo el nivel del suelo, protegiéndola del vandalismo, la manipulación y eventos climáticos extremos.

Desafíos del Mantenimiento de Bombas Sumergibles

El principal inconveniente de un sistema sumergido es la accesibilidad. El mantenimiento de una bomba sumergible requiere equipo de elevación especializado para sacar la pesada unidad del pozo húmedo. Este proceso exige protocolos de seguridad cuidadosos, y cualquier inspección de rutina requiere llevar el equipo a la superficie.

Además, debido a que el motor opera bajo el agua, una falla del sello mecánico puede permitir que el fluido ingrese a la carcasa del motor, provocando cortocircuitos eléctricos catastróficos.

Análisis Profundo: La Bomba Autocebante (Bomba de Superficie)

Una bomba centrífuga autocebante se posiciona sobre el suelo, adyacente a la fuente del fluido. Mientras que las bombas centrífugas estándar se bloquean por aire y dejan de funcionar si el aire entra en la línea de succión, un modelo autocebante contiene un depósito de fluido incorporado. Durante el ciclo de arranque inicial, la bomba mezcla este fluido retenido con el aire en la línea de succión, creando una mezcla bombeable. Descarga el aire, retiene el líquido y gradualmente crea un vacío hasta que la presión atmosférica fuerza al fluido a subir por la tubería de succión y comienza el bombeo normal.

Fácil Acceso para Mantenimiento

La ventaja más significativa de una bomba autocebante es la accesibilidad a nivel de superficie. Los equipos de mantenimiento pueden inspeccionar la bomba, despejar obstrucciones, ajustar holguras y reemplazar piezas de desgaste sin necesidad de entrar a espacios confinados o utilizar equipos de elevación pesados. Esto reduce drásticamente el tiempo de inactividad y disminuye los costos de mantenimiento de rutina.

Acceso Eléctrico Más Seguro

Debido a que la bomba y el motor están instalados de forma segura por encima del pozo húmedo, los operadores no tienen que preocuparse por cables eléctricos sumergidos o inundaciones del motor. Las pruebas eléctricas de rutina y el mantenimiento del motor se realizan en un entorno seco y controlado.

Desventajas y Limitaciones de las Bombas de Superficie

A pesar de la conveniencia de la instalación en superficie, las bombas autocebantes enfrentan limitaciones estrictas dictadas por las leyes de la física.

Técnicamente, una bomba no succiona agua. Crea una zona de baja presión en el ojo del impulsor, y la presión atmosférica empuja el fluido hacia arriba por la tubería de succión. Al nivel del mar, la presión atmosférica solo puede soportar una columna teórica de agua de 34 pies de altura. Teniendo en cuenta las pérdidas por fricción, la temperatura del fluido y las ineficiencias mecánicas, el límite práctico de elevación por succión para cualquier bomba autocebante es de aproximadamente 7 a 8 metros (25 pies). Intentar superar esta elevación resulta en cavitación inmediata y pérdida de flujo.

Además, las unidades autocebantes son muy susceptibles a fugas de aire. La tubería de succión opera bajo presión negativa. Si una junta de tubería desarrolla una fuga de tamaño de un alfiler, o si el sistema depende de una válvula de pie defectuosa que permite que el fluido drene de regreso al sumidero, la bomba perderá el cebado. Hacer funcionar una bomba en seco mientras se intenta re-cebar generará rápidamente exceso de calor, destruyendo los sellos mecánicos y los componentes internos.

Finalmente, los operadores deben tener en cuenta los riesgos de congelación. Debido a que las bombas autocebantes deben retener agua en su carcasa para funcionar, las temperaturas invernales extremas pueden hacer que el agua atrapada se congele. El hielo en expansión genera una fuerza inmensa, que agrietará fácilmente la carcasa de hierro fundido de la bomba. La preparación para el invierno y el drenaje de la carcasa son obligatorios en climas fríos.

Comparación Directa

Para simplificar su proceso de selección de bombas, evalúe cómo cada tecnología se alinea con estos cuatro parámetros operativos.

• Eficiencia Energética: Gana la sumergible. Empujar el fluido hacia arriba desde una posición sumergida utiliza la energía del motor de manera mucho más eficiente que intentar elevar el fluido por succión. Las unidades sumergibles experimentan menores pérdidas por fricción y generalmente consumen menos electricidad durante su vida operativa.

• Costos de Mantenimiento: Gana la autocebante. La instalación en superficie permite a los técnicos acceder inmediatamente a la carcasa de la bomba, el motor y los componentes internos. No es necesario desplegar una grúa ni exponer a los trabajadores a entornos peligrosos de pozos húmedos para realizar controles de rutina.

• Requisitos de Espacio: Gana la sumergible. Una unidad completamente sumergida requiere cero huella en superficie. Esto la convierte en la opción ideal para la modernización de espacios urbanos ajustados o la expansión de instalaciones donde no hay espacio disponible en superficie.

• Versatilidad: Empate. Ambos tipos de bomba están disponibles con diferentes diseños de impulsor para manejar diferentes gravedades específicas, viscosidades y tamaños de sólidos. La elección correcta depende completamente del diseño de su estación de bombeo, más que del fluido en sí.

Aplicaciones Ideales: Dónde Brilla Cada Bomba

Elegir el equipo correcto significa alinear las fortalezas de la bomba con sus restricciones ambientales específicas.

Elija Bombas Sumergibles Cuando:

• Pozos de Aguas Residuales Profundos y Bombas de Estaciones Elevadoras: Cuando la distancia vertical desde la superficie del fluido al suelo supera los 25 pies, la elevación por succión es imposible. Las sumergibles manejan fácilmente estaciones elevadoras municipales profundas.

• Áreas Sensibles al Ruido: Las bombas sumergidas están aisladas acústicamente, lo que las hace necesarias para terrenos de hospitales, desarrollos residenciales y fuentes arquitectónicas comerciales.

• Funcionamiento Continuo de Alto Volumen: Las aplicaciones que requieren la máxima eficiencia energética en funcionamientos continuos prolongados se benefician de la fuerza de empuje directa de un impulsor sumergido.

Elija Bombas Autocebantes Cuando:

• Estanques y Sumideros Poco Profundos: Si la elevación vertical está cómodamente por debajo de los 20 pies, las bombas de superficie ofrecen una solución muy económica y accesible para la transferencia de fluidos.

• Deshidratación Móvil: Las obras de construcción y las operaciones agrícolas requieren bombas portátiles montadas en patines o remolques que puedan moverse rápidamente, conectarse a una manguera de succión y ponerse en funcionamiento.

• Procesamiento Químico: Bombear fluidos cáusticos o altamente corrosivos requiere un monitoreo frecuente. Mantener el motor y la carcasa sobre el suelo protege a los operadores y permite una inspección visual inmediata de los sellos mecánicos.

• Entornos de Seguridad Estricta: Las instalaciones que prohíben la entrada a pozos húmedos o carecen de la infraestructura aérea para grúas dependen de las bombas de superficie para mantener al personal de mantenimiento fuera de peligro.

Preguntas Frecuentes

¿Qué sucede si una bomba autocebante pierde el cebado?

Si una bomba autocebante pierde el cebado debido a una fuga en la línea de succión o a una falla en la válvula de pie, funcionará en seco. Sin las propiedades refrigerantes y lubricantes del fluido, la fricción en los sellos mecánicos generará rápidamente calor, lo que provocará una falla prematura del sello y posibles daños en el eje.

¿Puede una bomba sumergible funcionar en seco?

La mayoría de las bombas sumergibles dependen del fluido circundante para enfriar el motor. Un funcionamiento prolongado en seco hará que el motor se sobrecaliente y active su protección térmica contra sobrecarga. Sin embargo, algunos modelos avanzados están diseñados con camisas de refrigeración internas que les permiten operar parcialmente sumergidos durante períodos prolongados.

¿Cómo calculo la Altura Neta Positiva de Succión Disponible (NPSHd)?

El NPSHd se calcula sumando la presión atmosférica y la altura estática (si el nivel del fluido está por encima de la bomba), y luego restando la presión de vapor del fluido y las pérdidas por fricción en la tubería de succión. Para evitar la cavitación, su NPSHd calculado debe ser siempre mayor que el NPSHr especificado por el fabricante.

Asegurando el Equipo Correcto para el Trabajo

No existe un diseño de bomba inherentemente defectuoso, solo la aplicación incorrecta de la tecnología. Elegir entre una configuración sumergible y una unidad de superficie autocebante dicta directamente las facturas de energía de su instalación, los programas de mantenimiento y la confiabilidad del sistema durante la próxima década.

Las unidades sumergibles ofrecen una eficiencia insuperable, eliminan los límites de elevación por succión y operan silenciosamente fuera de la vista. Las bombas de superficie autocebantes otorgan un acceso de mantenimiento inigualable y mantienen los componentes eléctricos alejados de los peligros sumergidos. Al medir con precisión la elevación requerida, evaluar sus capacidades de mantenimiento y comprender los requisitos de NPSH, puede asegurar un sistema que funcione de manera óptima bajo estrés.
