Cómo leer la placa de identificación de una bomba y sus especificaciones

Una pequeña placa de metal en una bomba puede ser la clave para su salud y eficiencia a largo plazo. Esta placa, conocida como placa de identificación de la bomba, contiene información vital que ayuda a los operarios, técnicos e ingenieros a tomar decisiones informadas. Comprender los datos de esta placa es crucial para una correcta selección de la bomba, una operación segura y un mantenimiento eficaz. Puede prevenir costosos errores operativos, reducir el tiempo de inactividad y prolongar significativamente la vida útil de su equipo.

Esta guía le explicará todo lo que necesita saber para leer la placa de identificación de una bomba. Cubriremos dónde encontrarla, qué información clave contiene y cómo interpretar sus especificaciones para un rendimiento óptimo.

Dónde encontrar la placa de identificación de una bomba

La placa de identificación de una bomba está diseñada para ser un elemento permanente. Normalmente se puede encontrar unida a una parte que no sufre desgaste de la bomba. Las ubicaciones comunes incluyen la carcasa de la bomba (voluta), la carcasa del motor o un soporte dedicado cerca de las conexiones de entrada o salida.

Estas placas están construidas para ser duraderas, a menudo fabricadas en acero inoxidable o aluminio. La información suele estar grabada o estampada para resistir entornos industriales adversos, aunque algunas bombas de servicio más ligero pueden utilizar una etiqueta adhesiva duradera. El objetivo es que los datos permanezcan legibles durante toda la vida útil de la bomba.

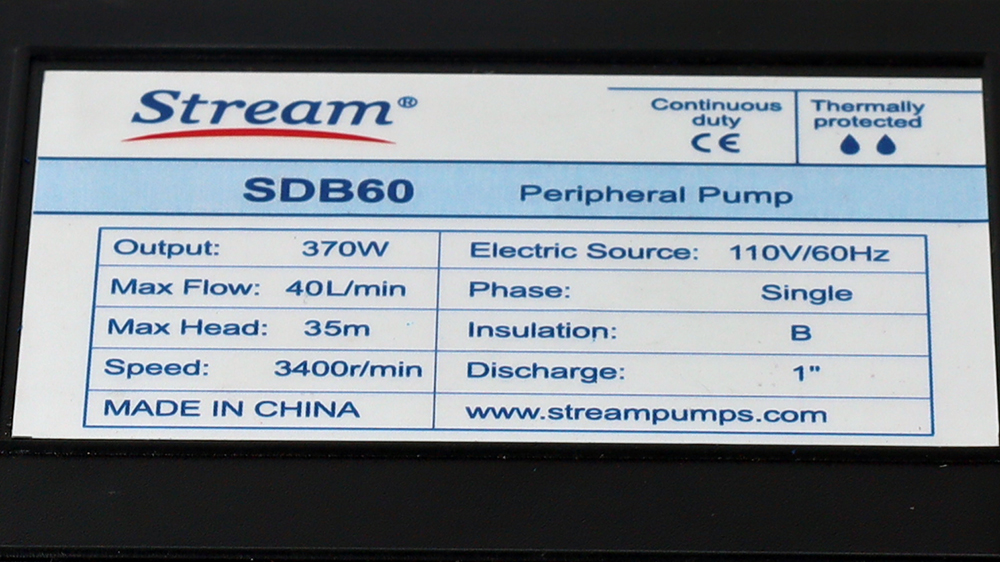

Información clave en una placa de identificación de bomba

Aunque la disposición puede variar entre fabricantes, la mayoría de las placas de identificación contienen un conjunto estándar de especificaciones críticas de la bomba. Analicemos las secciones más importantes.

Detalles del fabricante y modelo

Este es su punto de partida para identificar la bomba. Busque:

• Marca/Fabricante: La empresa que fabricó la bomba (por ejemplo, Grundfos, Sulzer, Flowserve).

• Número de Modelo: Un identificador específico para la serie y el tamaño de la bomba.

• Número de Serie: Un número único asignado a esa bomba en particular.

Estos detalles son esenciales para pedir repuestos, reclamar una garantía o contactar con el soporte técnico. Tenga siempre a mano el modelo y el número de serie cuando necesite asistencia.

Datos de rendimiento hidráulico

Esta sección describe la función principal de la bomba: mover líquido. Los dos valores más críticos son:

• Caudal (Q): El volumen de líquido que la bomba puede mover en un tiempo determinado. A menudo se indica en galones por minuto (GPM), metros cúbicos por hora (m³/h) o litros por segundo (L/s).

• Altura Manométrica Total (H): La altura a la que la bomba puede elevar el líquido, que es una medida de la presión que puede generar. La altura manométrica se mide típicamente en pies (ft) o metros (m).

Algunas placas de identificación también enumeran el punto de mejor eficiencia (BEP) de la bomba, que es el caudal al que la bomba opera de manera más rentable. Hacer funcionar una bomba cerca de su BEP minimiza el consumo de energía y el desgaste.

Condiciones y límites de operación

Para garantizar la seguridad y la fiabilidad, una bomba debe operarse dentro de sus límites de diseño. La placa de identificación especifica estos parámetros críticos:

• Presión Máxima de Trabajo: La presión más alta que la carcasa de la bomba puede soportar de forma segura. Normalmente se indica en libras por pulgada cuadrada (PSI) o bar.

• Rango de Temperatura de Operación: Las temperaturas mínima y máxima del fluido que la bomba está diseñada para manejar, a menudo en grados Celsius (°C) o Fahrenheit (°F).

• Tipo de Fluido: Algunas placas de identificación pueden indicar limitaciones sobre el tipo de fluido, como (Solo Agua) o compatibilidad con productos químicos o lodos específicos.

Exceder estos límites puede provocar una falla catastrófica, lo que representa un riesgo de seguridad significativo para el personal y el equipo circundante.

Datos del Motor y Eléctricos

Si la bomba se suministra con un motor integrado (una unidad de acoplamiento cerrado), la placa de identificación también incluirá especificaciones eléctricas. Esta información es vital para conectar la bomba a la fuente de alimentación correcta.

• Potencia: La salida del motor, expresada en caballos de fuerza (HP) o kilovatios (kW).

• Voltaje (V): El potencial eléctrico requerido.

• Fase (Ph): Indica si el motor requiere energía monofásica o trifásica.

• Frecuencia (Hz): La frecuencia eléctrica requerida, típicamente 50 Hz o 60 Hz dependiendo de la región.

• Amperios a Plena Carga (FLA): La corriente que el motor consumirá cuando opere a plena carga. Esto es importante para dimensionar la protección eléctrica, como fusibles o interruptores.

• Velocidad (RPM): La velocidad de rotación del eje del motor en revoluciones por minuto.

Cómo Interpretar Correctamente las Especificaciones de la Bomba

Entender los números es solo la mitad de la batalla. Debe aplicarlos a su aplicación específica. Por ejemplo, el caudal y la altura listados en la placa de identificación usualmente representan un solo punto de rendimiento, a menudo el Punto de Máxima Eficiencia (BEP, por sus siglas en inglés). Para tener una imagen completa de las capacidades de la bomba, debe consultar su curva de rendimiento, la cual está disponible por parte del fabricante.

Al conectar la bomba, asegúrese de que su suministro eléctrico coincida exactamente con el voltaje, la fase y la frecuencia indicados en la placa de identificación. Una discrepancia puede dañar el motor instantáneamente. Además, preste mucha atención a las unidades de medida. Confundir PSI con bar o GPM con m³/h puede llevar a una selección incorrecta de la bomba y un diseño erróneo del sistema.

Consejos Prácticos para Usar la Información de la Placa de Identificación

Convierta la placa de identificación de la bomba en una herramienta valiosa en su kit de herramientas de mantenimiento y operaciones.

1. Registrar los Datos:Cuando se instala una bomba nueva, tome una foto clara de la placa de identificación y guárdela digitalmente. Esto garantiza que tendrá la información incluso si la placa física se daña o se vuelve ilegible con el tiempo.

2. Verificar con las Hojas de Datos:La placa de identificación proporciona un resumen. Para obtener información detallada, como la curva de la bomba, la Altura Neta de Succión Positiva requerida (NPSHr) y las composiciones de los materiales, consulte siempre la hoja de datos oficial del fabricante.

3. Agilizar el Mantenimiento y la Pedido de Repuestos:Utilice el modelo y el número de serie para identificar y pedir rápidamente los repuestos correctos, como sellos, cojinetes o impulsores. Esto minimiza el tiempo de inactividad y evita pedir componentes incorrectos.

Conclusión: Convierta la Placa de Identificación en Su Primera Parada

La placa de identificación de la bomba es más que una simple etiqueta; es un manual de instrucciones conciso para el funcionamiento seguro y eficiente de su equipo. Al tomarse el tiempo para leer y comprender estas especificaciones, se capacita para tomar mejores decisiones con respecto a la instalación, operación y mantenimiento.

Alentamos a todos los operarios, técnicos e ingenieros a familiarizarse con las placas de identificación de sus equipos. Priorizar este simple paso conducirá a un rendimiento de la bomba más confiable, una mayor seguridad y una vida útil más larga para sus activos críticos.
