¿Su bomba centrífuga suena como si estuviera bombeando canicas, grava o hielo picado, aunque esté moviendo agua perfectamente limpia? Si escucha este ruido de crujido agresivo y distintivo, necesita apagar el equipo inmediatamente. Ese sonido no es una peculiaridad mecánica menor. Es el sonido de su equipo destruyéndose desde adentro hacia afuera.

Muchos operadores de planta y técnicos de mantenimiento asumen erróneamente que este ruido significa que hay aire filtrándose en el sistema. Aprietan bridas, revisan sellos y buscan fugas de succión, solo para encontrar que el ruido persiste. La realidad es mucho más destructiva. No se trata de aire atrapado. Se trata de líquido vaporizado implosionando con suficiente fuerza para destrozar metal sólido.

Comprender la causa raíz de este fenómeno es fundamental para la confiabilidad de la planta y la longevidad del equipo. Stream Pumps ha pasado años analizando la física detrás de estas fallas. En esta guía integral, nuestro equipo de ingeniería explica la mecánica de la cavitación en bombas centrífugas, el daño devastador que causa y exactamente cómo reparar su sistema antes de que tenga que reemplazar otro impulsor arruinado.

¿Qué es exactamente la cavitación? (La física explicada simplemente)

Para evitar que una bomba suene a grava, primero necesita entender los cambios de fase física que ocurren dentro de la voluta. El proceso se reduce a presión, temperatura y el punto de ebullición del líquido.

El agua no solo hierve a 100°C (212°F). El punto de ebullición de cualquier líquido está directamente ligado a la presión que lo rodea. Si baja la presión lo suficiente, el agua hervirá a temperatura ambiente. Este es el mecanismo central detrás de la cavitación en bombas centrífugas.

Burbujas de aire vs. Burbujas de vapor

Es vital distinguir entre burbujas de aire y burbujas de vapor. Las burbujas de aire ocurren cuando el aire atmosférico es succionado hacia la tubería a través de una fuga. Cuando las burbujas de aire pasan por una bomba, se comprimen, causando una caída en la eficiencia y el flujo, pero permanecen como gas.

Las burbujas de vapor son completamente diferentes. Cuando el fluido entra en el ojo de succión de un impulsor, acelera rápidamente. Según el principio de Bernoulli, a medida que aumenta la velocidad, la presión cae. Si la presión dentro de la bomba cae por debajo de la presión de vapor del líquido, el líquido hierve instantáneamente. Se convierte en burbujas de vapor. Estas no son bolsas de aire exterior; son bolsas de fluido vaporizado.

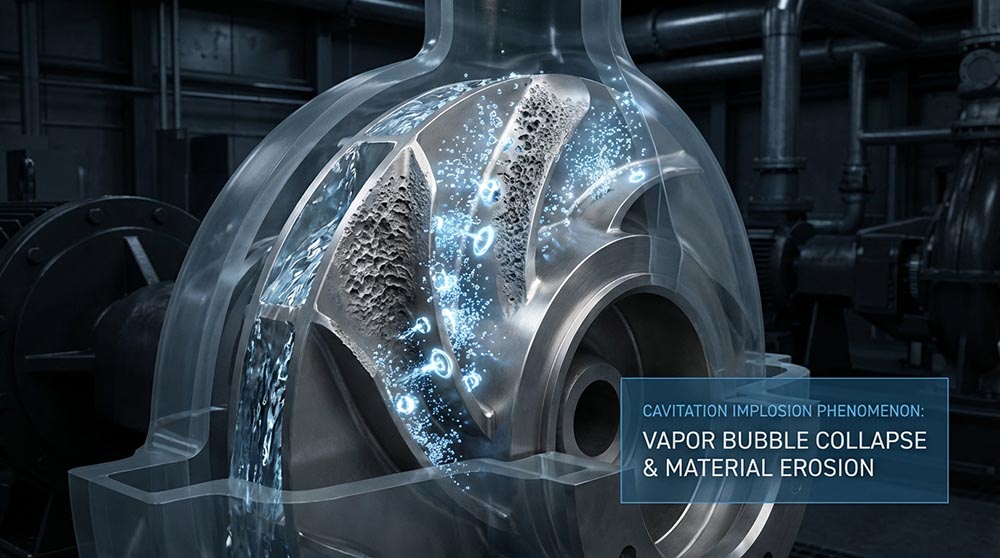

El colapso violento

Estas burbujas de vapor no permanecen en la zona de baja presión por mucho tiempo. A medida que el impulsor gira, lanza el fluido hacia afuera en el área de alta presión de la carcasa de la bomba. Cuando las burbujas de vapor chocan contra esta pared de alta presión, no pueden sobrevivir como gas. Cambian de fase instantáneamente de vuelta a líquido.

Este colapso no es una transición suave. Es una implosión violenta. A medida que la burbuja colapsa, el líquido circundante se precipita para llenar el vacío a velocidades supersónicas, creando una onda de choque microscópica o [microchorro.] Cuando miles de estas implosiones ocurren cada segundo contra la superficie metálica del impulsor, arrancan pedazos microscópicos de metal. Esta es la fuente del sonido a grava, y es altamente destructiva. Los ingenieros de Stream Pumps sobresalen en resolver estos complejos problemas de dinámica de fluidos para prevenir este escenario exacto.

Los síntomas y el daño: Cómo detectarlo

La cavitación deja un rastro distintivo de evidencia. Si sabe qué buscar y escuchar, puede diagnosticar el problema antes de que ocurra una falla catastrófica.

El ruido y las causas de la vibración de la bomba

El síntoma más obvio es el ruido. El sonido crujiente y de estallido de las burbujas de vapor implosionando suena exactamente como rocas o grava traqueteando dentro de la carcasa. Acompañando a este ruido hay una vibración severa. Las implosiones caóticas crean fuerzas hidráulicas desequilibradas que sacuden todo el conjunto de la bomba. Esta vibración destruye rápidamente los cojinetes, desgasta los sellos mecánicos e incluso puede fatigar el eje de la bomba.

Prueba visual: Daño por picadura del impulsor

Si abre una bomba que ha sufrido este problema, la evidencia física es innegable. El impulsor mostrará una severa [picadura.] El metal parece como si hubiera sido comido por un ácido agresivo o disparado con una pequeña escopeta. Esta picadura debilita los álabes del impulsor, desequilibra el conjunto giratorio y eventualmente destruye completamente los componentes internos de la bomba.

Caídas de rendimiento

Los operadores también notarán una caída repentina e inexplicable en el rendimiento de la bomba. La tasa de flujo disminuirá y la presión de descarga fluctuará o se desplomará. Las burbujas de vapor ocupan espacio físico dentro de los álabes del impulsor, bloqueando el paso del líquido real.

Tipo 1: Cavitación por succión (La más común)

La cavitación por succión ocurre cuando la bomba tiene escasez de líquido. En términos técnicos, sucede cuando la Altura Neta Positiva de Succión Disponible (NPSHa) es menor que la Altura Neta Positiva de Succión Requerida (NPSHr).

Comprendiendo el NPSH

Piense en el NPSH como beber un batido espeso a través de una pajita. La bomba (su boca) requiere una cierta cantidad de energía para tirar del líquido hacia arriba (NPSHr). La atmósfera empujando hacia abajo sobre el batido proporciona la energía para empujar el líquido por la pajita (NPSHa). Si la pajita es demasiado delgada, o el batido es demasiado espeso, la fricción es demasiado alta. La presión atmosférica no puede empujar el líquido lo suficientemente rápido para mantenerse al día con su succión. La presión dentro de su boca cae, sus mejillas se colapsan hacia adentro y no obtiene batido.

En un sistema de tuberías, si la presión disponible que empuja el fluido hacia la bomba (NPSHa) es menor que lo que la bomba necesita físicamente para evitar que el fluido hierva (NPSHr), se forman burbujas de vapor. Los equipos de ingeniería de Stream Pumps calculan estas variables exactas para garantizar que su sistema siempre tenga un margen saludable de presión disponible.

Causas comunes

Varios defectos de diseño del sistema conducen a la inanición por succión:

• Filtros o coladores de succión obstruidos creando fricción excesiva.

• Tubería de succión que es demasiado estrecha o presenta demasiados codos pronunciados.

• Extraer fluido de un pozo que es demasiado profundo, causando una elevación de succión excesiva.

• Operar la bomba significativamente a la derecha de su Punto de Mejor Eficiencia (BEP) en la curva de la bomba.

Tipo 2: Cavitación por descarga

Si bien la inanición por succión es la causa más común, los problemas de descarga también pueden hacer que una bomba suene como si estuviera procesando grava. Esto ocurre cuando la presión de descarga de la bomba es excesivamente alta, obligándola a operar en el extremo izquierdo de su curva de rendimiento.

El efecto de recirculación

La cavitación por descarga ocurre cuando la bomba está empujando contra demasiada resistencia, una condición conocida como [bloqueo total.] Debido a que el fluido no puede salir fácilmente por la boquilla de descarga, se ve forzado a recircular violentamente dentro de la carcasa de la bomba.

Esta recirculación interna extrema fuerza al fluido a deslizarse de vuelta entre el impulsor y la pared de la carcasa a velocidades extremadamente altas. Este deslizamiento de alta velocidad crea zonas localizadas de baja presión que caen por debajo de la presión de vapor del fluido. Se forman burbujas de vapor y luego implosionan rápidamente al ser empujadas de vuelta al flujo principal.

Causas comunes

Este tipo de falla es típicamente causado por restricciones severas de flujo en el lado de descarga:

• Operar con una válvula de descarga parcialmente cerrada o estrangulada incorrectamente.

• Empujar fluido a través de filtros o intercambiadores de calor aguas abajo muy obstruidos.

• Instalar una bomba que está drásticamente sobredimensionada para la red de tuberías actual, lo que significa que constantemente lucha contra la resistencia del sistema.

La lista de verificación de Stream Pumps: Cómo prevenirla y solucionarla

Cuando una instalación experimenta daños por picadura del impulsor y ruido extremo, reemplazar las piezas rotas no resolverá el problema. El impulsor de reemplazo sufrirá exactamente el mismo destino. Para prevenir verdaderamente la cavitación de la bomba, debe reparar el sistema.

Solucionando problemas de succión

Si su NPSHa es demasiado bajo, debe aumentar la presión en la entrada de la bomba. Puede lograr esto mediante:

• Aumentar el diámetro de la tubería de succión para reducir la pérdida por fricción.

• Limpiar los coladores de succión y eliminar codos o válvulas innecesarios antes de la entrada de la bomba.

• Elevar el nivel del tanque de suministro o mover la bomba más cerca de la fuente de fluido para reducir la elevación de succión.

Control de temperatura

Debido a que la presión de vapor está ligada a la temperatura del fluido, enfriar el líquido puede evitar que hierva dentro de la bomba. Esto es especialmente crítico en aplicaciones de alimentación de calderas o sistemas de agua caliente. Bajar la temperatura del fluido le da un margen de seguridad más amplio con respecto a la presión de vapor del líquido.

Rediseño del sistema e ingeniería experta

A veces, la tubería existente simplemente no se puede alterar y las propiedades del fluido no se pueden cambiar. En estas situaciones, la bomba en sí es el factor limitante. Actualizar a un modelo especializado de Stream Pumps diseñado con un NPSHr más bajo podría ser la cura definitiva para su instalación problemática. Nuestros ingenieros pueden evaluar sus requisitos de flujo específicos y especificar una geometría de impulsor que requiera menos presión de entrada para operar sin problemas.

Resolviendo la causa raíz de las fallas de la bomba

La cavitación es casi siempre un problema del sistema, no solo un problema de la bomba. Ignorar ese aterrador sonido a grava garantizará una falla catastrófica, costosa e inesperada. Al comprender la física de las burbujas de vapor, monitorear la vibración y asegurarse de que su altura de succión disponible siempre exceda su altura de succión requerida, puede proteger su equipo.

¿Su bomba está sufriendo actualmente daños por cavitación? No solo compre otro impulsor de reemplazo solo para verlo destruirse. Repare la causa raíz de la falla. Contacte al equipo de ingeniería de Stream Pumps hoy para un cálculo integral de NPSH y un rediseño experto del sistema.
