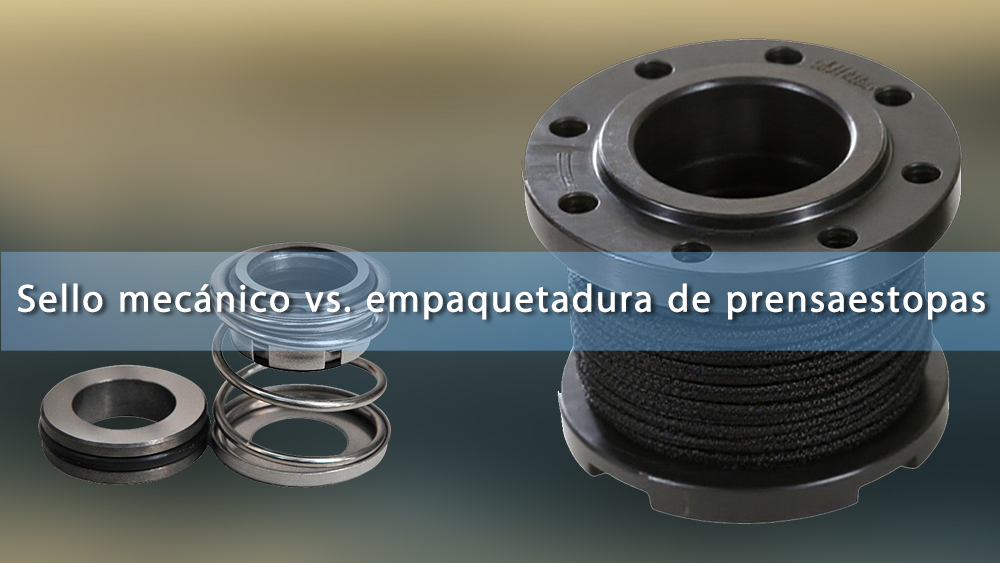

Explicación del sellado del eje de la bomba: sello mecánico vs. empaquetadura

La estanqueidad de los ejes de las bombas es más que una necesidad técnica: es fundamental para mantener la eficiencia, controlar las fugas y proteger todo el sistema. Sin una estanqueidad adecuada, las bombas pueden fallar debido al escape de fluido, la fricción excesiva y el desgaste. Dos de los métodos más utilizados para la estanqueidad del eje de la bomba son los sellos mecánicos y la empaquetadura, pero elegir el adecuado depende en gran medida de su aplicación específica y sus necesidades operativas.

Esta guía profundiza en los aspectos básicos de cada método de estanqueidad, sus ventajas, limitaciones y diferencias clave. Al final, tendrá una comprensión clara de cómo adaptar el método a su sistema de bombeo para un rendimiento óptimo.

¿Qué es la estanqueidad del eje de la bomba?

La estanqueidad del eje de la bomba está diseñada para evitar la fuga de líquidos a lo largo del eje rotativo de una bomba. Dado que estos ejes se mueven a alta velocidad e interactúan con una amplia variedad de fluidos—a menudo bajo alta presión y temperatura—una estanqueidad efectiva es esencial para garantizar una operación confiable y eficiente.

Desafíos en la estanqueidad de ejes

Algunos de los desafíos más comunes en la estanqueidad de ejes de bombas incluyen:

• Variabilidad de la presión:Los entornos de alta presión hacen que la estanqueidad sea más compleja.

• Temperaturas extremas:Los fluidos calientes o fríos requieren materiales que puedan mantener su integridad bajo estrés.

• Fluidos abrasivos:Algunos fluidos contienen sólidos o partículas que desgastan los sellos con el tiempo.

• Desgaste:La rotación constante crea fricción, lo que provoca una degradación gradual del material.

Existen dos soluciones principales para manejar estos desafíos: los sellos mecánicos y la empaquetadura. A continuación, se muestra una comparación.

Aspectos básicos de los sellos mecánicos

Un sello mecánico forma una estanqueidad ajustada entre los componentes estacionarios y rotativos de una bomba mediante el uso de un par de superficies estrechamente acopladas. Una superficie es estacionaria y la otra gira con el eje, creando un sello que previene fugas incluso en condiciones operativas difíciles.

Componentes clave

1. Caras del sello:Las superficies de estanqueidad principales, generalmente fabricadas con materiales como carbono, cerámica o carburo de silicio.

2. Juntas secundarias:Juntas tóricas o empaquetaduras que proporcionan una barrera alrededor de varios componentes.

3. Sistemas de resortes:Estos aplican fuerza para mantener las caras de sellado juntas, garantizando un rendimiento constante.

Tipos comunes

• Sellos mecánicos simples:Ideal para presiones moderadas y fluidos no peligrosos.

• Sellos mecánicos dobles:Se utilizan en aplicaciones que involucran fluidos tóxicos o de alta presión.

• Sellos mecánicos tipo cartucho:Unidades preensambladas que simplifican la instalación y reducen las posibilidades de errores de alineación.

Aplicaciones típicas

Los sellos mecánicos sobresalen en condiciones exigentes:

• Sistemas de alta presión.

• Líquidos limpios que requieren una contaminación mínima.

• Fluidos peligrosos que no deben fugarse al medio ambiente circundante.

Aspectos básicos de la empaquetadura de prensaestopas

La empaquetadura de prensaestopas utiliza material trenzado en forma de cuerda que se comprime alrededor del eje para formar un sello. Este método más antiguo sigue siendo ampliamente utilizado en industrias con aplicaciones abrasivas o de alto rendimiento.

Componentes de la empaquetadura de prensaestopas

1. Material de empaquetadura:Los materiales comunes incluyen PTFE (teflón), grafito y lino, seleccionados según el fluido que se esté bombeando.

2. Prensaestopas y Placa de Compresión:Estos componentes aplican compresión para mantener el material de empaquetadura firmemente en su lugar.

Aplicaciones Típicas

La empaquetadura funciona eficazmente en sistemas donde:

• Las presiones de operación son de bajas a moderadas.

• Se bombean fluidos abrasivos o tipo suspensión.

• Las restricciones presupuestarias favorecen un menor costo inicial.

Diferencias Clave entre Sellos Mecánicos y Empaquetaduras

Elegir entre sellos mecánicos y empaquetaduras requiere una comprensión clara de sus atributos de rendimiento:

Control de Fugas

• Sello Mecánico:Logra una fuga casi nula, garantizando una operación estanca y limpia. Esto es especialmente crítico para fluidos peligrosos o costosos.

• Empaquetadura:Permite una fuga controlada para lubricar el material de empaquetadura y el eje, lo que puede provocar pérdida de fluido y un ambiente menos prístino.

Necesidades de Mantenimiento

• Sello Mecánico:Requiere mantenimiento menos frecuente, aunque la instalación y el reemplazo suelen ser más complejos.

• Empaquetadura:Requiere ajustes y monitoreo regulares para mantener la compresión adecuada y prevenir fugas excesivas.

Eficiencia Energética

• Sello Mecánico:Causa una fricción mínima entre las partes estacionarias y rotativas, mejorando la eficiencia energética y reduciendo el desgaste de los componentes de la bomba.

• Empaquetadura del Preno:Crea una mayor resistencia en el eje debido a una compresión más ajustada, lo que resulta en mayores pérdidas de energía con el tiempo.

Consideraciones de Costo

• Sello Mecánico:Costo inicial más alto pero mayor vida útil y menores costos operativos.

• Empaquetadura del Preno:Costo inicial más bajo pero requiere reemplazos y ajustes más frecuentes.

Condiciones de Operación

• Sello Mecánico:Ideal para sistemas de alta velocidad y alta presión o cuando se manejan líquidos limpios y peligrosos.

• Empaquetadura del Preno:Funciona bien en entornos abrasivos o sucios donde se necesitan sistemas robustos, a pesar del potencial de fugas.

Ventajas de los Sellos Mecánicos

Los sellos mecánicos son a menudo la elección preferida para las operaciones modernas, y por una buena razón:

• Fugas Mínimas:Ayuda a mantener un espacio de trabajo limpio y seguro.

• Menor Desgaste de los Componentes:Protege el manguito del eje de daños significativos.

• Capacidad para Fluidos Peligrosos:Garantiza un sellado hermético para productos químicos peligrosos o sustancias volátiles.

Ventajas de la Empaquetadura del Prenoestopas

La empaquetadura del prenoestopas sigue siendo una solución económica y sencilla, especialmente en condiciones menos exigentes:

• Facilidad de Instalación:Puede instalarse y ajustarse sin necesidad de herramientas especializadas.

• Menor Costo Inicial:Su costo inicial es significativamente menor que el de los sellos mecánicos.

• Durabilidad en Medios Abrasivos:Maneja líquidos espesos, sucios y cargados de partículas mejor que muchos sellos mecánicos.

Limitaciones de Cada Método

Ningún método es perfecto, y comprender sus limitaciones es clave para una implementación exitosa:

• Sello Mecánico:Sensible a una instalación incorrecta y con costos de compra más elevados.

• Empaquetadura del Prenoestopas:Consume más energía y requiere mantenimiento regular para evitar ineficiencias.

Cómo Elegir el Método de Sellado Correcto

La selección del método de sellado adecuado depende de sus requisitos específicos. Considere estos factores:

• Tipo de Fluido:Los fluidos limpios y peligrosos favorecen los sellos mecánicos, mientras que los fluidos sucios o abrasivos se adaptan a la empaquetadura del prensaestopas.

• Condiciones de Operación:Los sistemas de alta presión y alta temperatura requieren sellos mecánicos para una mayor longevidad y eficiencia.

• Capacidades de Mantenimiento:Las instalaciones con recursos de mantenimiento limitados pueden beneficiarse de la longevidad de los sellos mecánicos.

• Presupuesto:Para sistemas con restricciones presupuestarias, la empaquetadura del prensaestopas ofrece un punto de entrada económico.

Consideraciones Específicas de la Industria

Ciertas industrias, como el procesamiento químico, requieren la fuga casi nula de los sellos mecánicos, mientras que las industrias que manejan lodos abrasivos, como la minería, a menudo dependen de la empaquetadura del prensaestopas debido a su robustez.

Conclusión

En lo que respecta al sellado del eje de la bomba, tanto los sellos mecánicos como la empaquetadura del prensaestopas ofrecen ventajas y compensaciones únicas. Los sellos mecánicos son la elección preferente para sistemas de alto rendimiento y eficiencia energética que exigen una fuga mínima. Por otro lado, la empaquetadura del prensaestopas sobresale en aplicaciones rudas donde la simplicidad y la rentabilidad son las máximas prioridades.

Al evaluar los factores de control de fugas, requisitos de mantenimiento, condiciones de operación y presupuesto, puede elegir con confianza el método de sellado que se alinee con sus necesidades y objetivos operativos.
