Cómo interpretar la curva de una bomba centrífuga

Los sistemas de gestión de fluidos requieren una ingeniería precisa y un profundo conocimiento de la dinámica de fluidos para operar de manera efectiva. En el corazón de estos sistemas se encuentra la bomba centrífuga, un componente vital cuyo rendimiento determina el éxito o fracaso de todo un proceso industrial. Seleccionar el equipo adecuado requiere más que simplemente conocer el caudal deseado. Exige un análisis riguroso de las métricas de rendimiento proporcionadas por el fabricante.

Para ingenieros mecánicos, estudiantes de dinámica de fluidos y diseñadores de sistemas, interpretar los datos de rendimiento es una habilidad fundamental. La herramienta principal para este análisis es una representación gráfica de las capacidades del equipo bajo diversas condiciones de operación. Este gráfico contiene múltiples puntos de datos que se cruzan e ilustran cómo los cambios en la presión, el caudal y los requisitos de potencia impactan la estabilidad mecánica general del sistema.

Dominar esta herramienta analítica asegura que el equipo seleccionado opere de manera confiable, eficiente y dentro de sus límites mecánicos previstos. Una evaluación exhaustiva previene fallos catastróficos, consumo excesivo de energía y desgaste prematuro de los componentes internos.

Introducción: Descifrando la Curva Característica de la Bomba

Una bomba centrífuga es fundamentalmente una máquina cinética. No solo empuja agua; imparte velocidad al fluido a través de un impulsor giratorio, convirtiendo energía mecánica en energía hidrodinámica. Este rendimiento está gobernado enteramente por las leyes de la dinámica de fluidos. Para evaluar cómo se comportará un modelo específico en condiciones reales, los ingenieros confían en una representación gráfica específica de sus capacidades. Tener la curva característica de la bomba explicada en detalle es el primer paso para dominar el diseño de sistemas de fluidos.

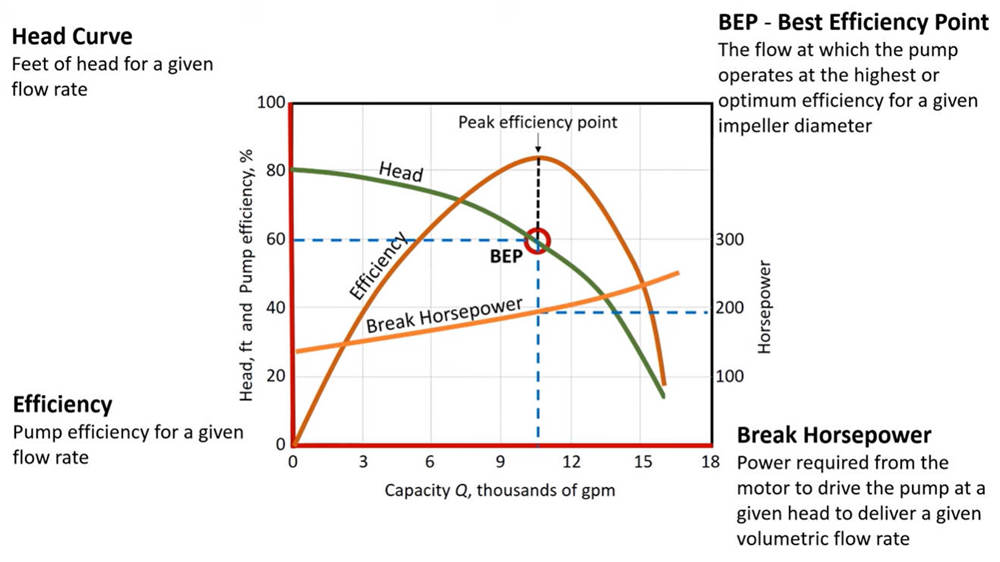

La curva característica de la bomba es el gráfico esencial que mapea la Altura (generalmente medida en pies o metros) y la Eficiencia de la Bomba contra el Caudal Volumétrico (Capacidad). La Altura representa la energía impartida al fluido, traduciéndose directamente en la presión que el fluido puede superar. A medida que aumenta el caudal, la capacidad del impulsor para mantener una altura alta generalmente disminuye, resultando en una curva con pendiente descendente.

Leer esta curva correctamente es fundamental para una selección adecuada de la bomba. El gráfico típicamente muestra múltiples curvas que representan diferentes diámetros de impulsor que pueden ajustarse dentro de la misma carcasa. Al analizar la intersección de la curva altura-capacidad con la curva del sistema (que representa la fricción y la elevación estática de la red de tuberías), los ingenieros pueden identificar el punto exacto de operación del sistema. Sin una comprensión adecuada de estos datos, seleccionar el equipo se convierte en un ejercicio peligroso de prueba y error.

Encontrando el Punto de Máxima Eficiencia (BEP)

La eficiencia es una métrica crítica en la dinámica de fluidos, impactando directamente los costos operativos y la longevidad del equipo. Para evaluarla, los ingenieros deben observar de cerca la curva de eficiencia de la bomba, que típicamente se asemeja a una forma de campana superpuesta al gráfico altura-capacidad. Para localizar el parámetro operativo óptimo, debes mirar el pico de la curva de eficiencia de la bomba. Si dibujas una línea vertical recta hacia abajo desde ese punto de máxima eficiencia hasta donde intersecta la curva de altura y el eje de capacidad, encuentras el BEP.

El punto de máxima eficiencia BEP se define como el caudal específico al cual la bomba opera a su eficiencia más alta u óptima absoluta para un diámetro de impulsor dado. En este punto exacto, el fluido entra y sale de la carcasa del impulsor con la menor cantidad de turbulencia, pérdidas por choque y separación del flujo. Las fuerzas hidrodinámicas que actúan sobre los componentes internos están perfectamente equilibradas.

Operar en o muy cerca del BEP minimiza el empuje radial sobre el impulsor y el eje. El empuje radial es una fuerza perpendicular que causa deflexión del eje, lo que puede llevar a fallos prematuros de los rodamientos y degradación del sello mecánico. Al mantener los parámetros operativos alineados con el BEP, los diseñadores de sistemas maximizan la vida útil mecánica del equipo, reducen la vibración y minimizan el costo total de propiedad durante el ciclo de vida de la instalación.

Entendiendo la Potencia al Freno (BHP)

Diseñar un sistema de manejo de fluidos requiere una sincronización eléctrica y mecánica precisa. La potencia al freno BHP de la bomba es un cálculo fundamental en este proceso. La Potencia al Freno representa la potencia mecánica real requerida del motor eléctrico para impulsar el eje de la bomba a una altura dada para entregar un caudal volumétrico dado. Es la potencia bruta absorbida por la bomba, contabilizando todas las pérdidas hidráulicas, mecánicas y volumétricas dentro de la carcasa.

En el gráfico de la curva característica, la BHP típicamente se traza como una línea que sube de izquierda a derecha, indicando que a medida que aumenta el caudal volumétrico, la demanda de potencia en el motor también aumenta. Al dibujar una línea desde el caudal operativo específico directamente hacia abajo hasta la curva de BHP, los ingenieros pueden determinar con precisión el tamaño del motor necesario para la aplicación.

Este cálculo es vital para prevenir la sobrecarga o el quemado del motor. Si se permite que un sistema opere más allá de su caudal de diseño—a menudo referido como [salirse de la curva]—la BHP aumentará repentinamente. Los ingenieros frecuentemente dimensionan el motor eléctrico para cubrir la potencia al final de la curva, asegurando que incluso bajo condiciones de caudal máximo absoluto, el motor posea suficiente capacidad para impulsar la carga sin sobrecalentarse o disparar las protecciones térmicas de sobrecarga.

Escalado del Sistema: Bombas en Serie vs. Operaciones en Paralelo

Las aplicaciones industriales a gran escala a menudo requieren parámetros de rendimiento que una sola unidad no puede alcanzar de manera eficiente. En estos escenarios, los ingenieros diseñan sistemas de múltiples bombas para escalar la capacidad o la presión. Estas configuraciones se utilizan principalmente con bombas centrífugas de superficie y bombas multietapa, requiriendo una comprensión estricta de cómo se combinan las curvas características cuando múltiples unidades interactúan dentro de la misma red de tuberías. El uso de bombas centrífugas en configuraciones en serie y paralelo permite una inmensa flexibilidad en el diseño del sistema.

Bombas Centrífugas en Serie

La operación en serie ocurre cuando una bomba descarga su fluido directamente en el puerto de succión de otra bomba. En esta configuración, el fluido pasa a través del primer impulsor, gana energía, y luego pasa inmediatamente a través del segundo impulsor para ganar aún más energía.

La regla central de esta configuración es que la operación en serie aumenta la Altura (presión) pero no aumenta el caudal volumétrico. Si se colocan dos bombas idénticas en serie, la curva característica combinada mostrará el doble de altura a cualquier caudal dado en comparación con una sola unidad. La capacidad permanece completamente sin cambios porque el mismo volumen de fluido simplemente está siendo manejado secuencialmente por ambas unidades.

Entender la teoría de la bomba multietapa vertical se basa en gran medida en este concepto. Las bombas multietapa (ya sean verticales u horizontales) utilizan este mismo principio internamente. En lugar de conectar múltiples carcasas separadas con tuberías, una unidad multietapa coloca múltiples impulsores en un solo eje continuo dentro de una sola carcasa. El fluido se mueve de una etapa a la siguiente, acumulando una presión masiva mientras mantiene una huella compacta. Esto es altamente efectivo para aplicaciones de alimentación de calderas, sistemas de ósmosis inversa y redes de suministro de agua en edificios de gran altura.

Bombas Centrífugas en Paralelo

La operación en paralelo ocurre cuando dos o más bombas idénticas funcionan una al lado de la otra, extrayendo de la misma fuente de succión y descargando en un cabezal común. Esta configuración se utiliza frecuentemente en plantas de tratamiento de agua municipales, redes de torres de enfriamiento y sistemas de demanda variable.

La regla central aquí es exactamente la opuesta a la operación en serie: la operación en paralelo aumenta el caudal volumétrico pero no aumenta la Altura. Al mapear esto en una curva característica, el gráfico de rendimiento combinado se crea duplicando la capacidad de flujo en cada valor de altura dado.

Los ingenieros utilizan sistemas en paralelo para manejar grandes variaciones en la demanda del sistema. Por ejemplo, una sola unidad podría funcionar durante las horas nocturnas de baja demanda, mientras que la segunda unidad se activa durante las operaciones pico diurnas para duplicar la capacidad de flujo. Es crítico que las bombas que operan en paralelo compartan curvas de altura idénticas o muy similares; de lo contrario, la unidad más fuerte puede dominar a la más débil, efectivamente bloqueándola y causando daños mecánicos severos.

Preguntas Frecuentes (FAQ)

¿Qué es la Altura Neta de Succión Positiva Requerida (NPSHr) y por qué está en la curva?

La NPSHr es otra curva distinta trazada en el gráfico característico, típicamente inclinándose hacia arriba a medida que aumenta el flujo. Representa la presión absoluta mínima requerida en la boquilla de succión para evitar que el fluido se vaporice y cause cavitación dentro del impulsor. Los ingenieros deben calcular la Altura Neta de Succión Positiva Disponible (NPSHa) en el sistema de tuberías y asegurarse de que siempre exceda la NPSHr proporcionada en la curva.

¿Cómo afectan las Leyes de Afinidad a la curva característica?

Las Leyes de Afinidad son reglas matemáticas que permiten a los ingenieros predecir cómo se desempeñará una bomba si se cambia la velocidad del motor (RPM) o el diámetro del impulsor. Si reduces la velocidad del motor usando un Variador de Frecuencia (VFD), toda la curva altura-capacidad se desplaza hacia abajo y hacia la izquierda. El flujo cambia proporcionalmente a la velocidad, la altura cambia por el cuadrado de la velocidad, y la BHP cambia por el cubo de la velocidad.

¿Por qué algunas curvas de altura se hunden a caudales bajos?

Una curva que se hunde cerca del punto de flujo cero (cierre) antes de elevarse a una altura máxima se llama curva inestable. Operar en esta región específica de bajo flujo puede causar pulsaciones, donde la bomba oscila violentamente entre diferentes caudales a la misma presión de altura. Los ingenieros generalmente prefieren curvas [continuamente ascendentes] donde la altura máxima absoluta ocurre a flujo cero, asegurando una operación estable en todo el espectro de rendimiento.

Usando Datos para la Precisión en Ingeniería

Diseñar un sistema robusto de manejo de fluidos depende en gran medida de la física y los datos, nunca de suposiciones. Una bomba centrífuga opera en la intersección exacta de sus propias capacidades mecánicas y la resistencia física de la red de tuberías a la que está conectada. Entender esta relación es lo que separa un sistema optimizado y confiable de uno plagado de constantes fallos de mantenimiento y altos costos de energía.

Ya sea que un ingeniero esté tratando de alcanzar el BEP exacto para maximizar la vida útil mecánica, dimensionando un motor eléctrico de servicio pesado usando la curva de BHP, o decidiendo entre una bomba multietapa (serie) o una estación de bombas en paralelo para manejar cargas industriales masivas, los datos fundamentales siempre siguen siendo los mismos. Dominar la interpretación de la curva característica es la habilidad más crítica en la gestión de fluidos. Al aplicar estos conocimientos gráficos directamente a la física del mundo real, los diseñadores de sistemas pueden asegurar que su infraestructura opere con absoluta precisión, seguridad y eficiencia durante décadas.
