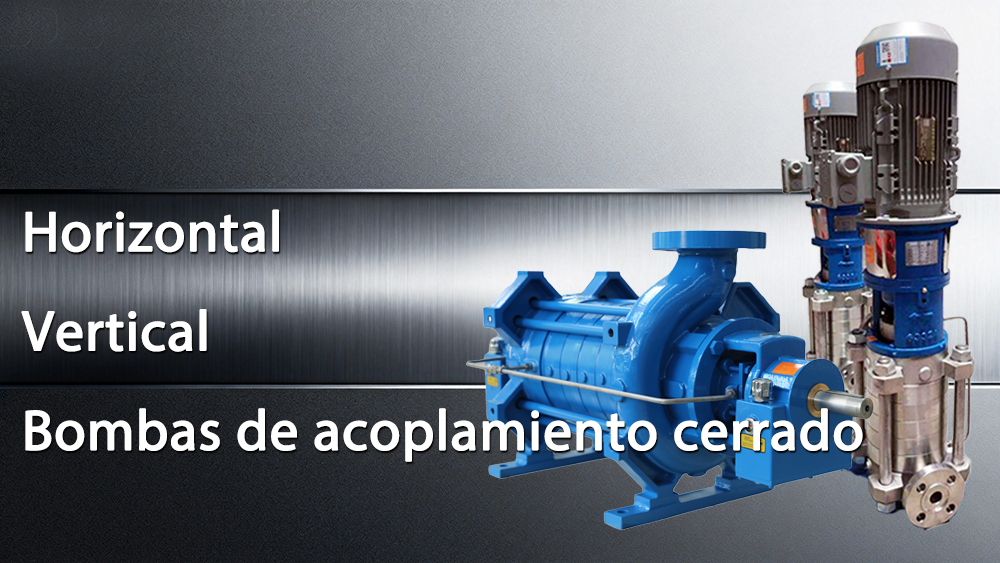

Bombas horizontales, verticales y de acoplamiento cerrado: una comparación completa

Las bombas de succión final son un pilar fundamental de los sistemas de transferencia de fluidos en innumerables industrias. Su diseño simple pero eficaz las convierte en uno de los tipos de bombas centrífugas más utilizados en la actualidad. Pero no todas las bombas de succión final son iguales. Comprender las diferencias entre sus principales configuraciones—horizontal, vertical y de acoplamiento directo—es clave para seleccionar la bomba adecuada para sus necesidades específicas.

Una bomba de succión final se define por su trayectoria de flujo. El fluido entra a la bomba a través de una boquilla de succión en un extremo de la carcasa y se descarga en la parte superior, perpendicularmente a la línea de succión. Este diseño sencillo contribuye a su popularidad, ofreciendo un rendimiento confiable y facilidad de uso. Exploremos los tres diseños comunes para ver cómo se comparan.

Descripción general de los diseños de bombas de succión final

Aunque todas las bombas de succión final comparten un principio operativo similar, su disposición física puede variar significativamente.

• Bomba de succión final horizontal:En esta configuración, la bomba y el motor están montados uno al lado del otro sobre una base común. Esta es una configuración tradicional y muy común.

• Bomba de succión final vertical:Este diseño orienta la bomba verticalmente, con el motor colocado directamente encima de la bomba. Esta disposición es ideal para ahorrar espacio en el suelo.

• Bomba de acoplamiento directo:Aquí, el impulsor de la bomba está conectado directamente al eje del motor, creando una sola unidad compacta sin un acoplamiento o base separados.

Bombas de succión final horizontales

La configuración horizontal es a menudo lo que viene a la mente cuando la gente piensa en una bomba industrial. Su larga presencia en el mercado se debe a una combinación de fiabilidad y facilidad de mantenimiento.

Ventajas:

• Mantenimiento sencillo:La disposición lado a lado proporciona un acceso claro a la bomba, el motor y el acoplamiento, haciendo que la instalación, inspección y reparaciones sean sencillas.

• Estabilidad:Una base ancha y estable permite un montaje seguro, lo cual es ideal para manejar grandes capacidades de flujo y aplicaciones de alta potencia.

• Versatilidad:Este diseño común está disponible en una amplia gama de materiales y configuraciones para adaptarse a diferentes fluidos y condiciones de operación.

Desventajas:

• Gran huella:La disposición horizontal requiere una cantidad significativa de espacio en el suelo en comparación con otros diseños.

• Necesidades de alineación:La bomba y el motor separados requieren una alineación precisa de sus ejes durante la instalación para evitar el desgaste prematuro de cojinetes y sellos.

Mejores aplicaciones:

• Sistemas industriales de suministro y circulación de agua

• Redes de climatización (HVAC) y contra incendios

• Estaciones de transferencia de agua municipales y comerciales

• Proyectos de irrigación a gran escala

Bombas verticales de succión final

Cuando el espacio en el suelo es limitado, la bomba vertical de succión final ofrece una solución inteligente. Al apilar el motor encima de la bomba, proporciona un rendimiento potente con una huella mucho más reducida.

Ventajas:

• Diseño que ahorra espacio:Su principal beneficio es la reducción significativa del espacio en el suelo requerido, lo que la hace perfecta para salas de máquinas ajustadas o instalaciones congestionadas.

• Instalación sencilla:Este diseño a menudo simplifica la distribución de tuberías y puede ser más fácil de instalar en áreas con espacio horizontal limitado.

• Protección del motor:Montar el motor por encima de la bomba reduce el riesgo de daños por posibles inundaciones en sótanos o áreas bajas.

Desventajas:

• Mantenimiento desafiante:El acceso a la bomba para mantenimiento o desmontaje puede ser más difícil debido a la disposición vertical. Puede requerir equipos de elevación para retirar el motor.

• Mayor Carga en los Cojinetes:Los cojinetes del motor deben soportar el peso del impulsor y el eje, lo que puede generar un mayor estrés.

Mejores Aplicaciones:

• Suministro de agua en edificios de gran altura e instalaciones comerciales

• Circulación de torres de enfriamiento y sistemas de agua de condensadores

• Sistemas de refuerzo donde el espacio es limitado

• Plantas industriales con disposiciones de tuberías verticales

Bombas de Succión Final Acopladas Cercanamente

Las bombas acopladas cercanamente representan el diseño más compacto y simple. Al montar el impulsor directamente en el eje del motor, estas bombas eliminan la necesidad de una placa base y un acoplamiento, lo que las hace altamente integradas y rentables.

Ventajas:

• Compactas y Simples:El diseño integrado es extremadamente compacto, requiere un espacio mínimo y simplifica la instalación.

• No se Necesita Alineación:Dado que el impulsor está unido directamente al eje del motor, no es necesario alinear los ejes, lo que reduce el tiempo y la complejidad de la instalación.

• Rentables:Con menos componentes, estas bombas generalmente son menos costosas de comprar y más fáciles de reemplazar como una unidad completa.

Desventajas:

• Rango de Potencia Limitado:Este diseño suele estar limitado a tamaños de motor más pequeños y no puede manejar las aplicaciones de alta presión y alto caudal de las bombas más grandes.

• Mayor Esfuerzo del Motor:Los cojinetes del motor soportan todas las cargas axiales y radiales de la bomba, lo que puede acortar la vida útil del motor, especialmente en condiciones exigentes.

• Limitaciones de Temperatura y Presión:Son menos adecuados para bombear fluidos a alta temperatura o alta presión, ya que el calor puede transferirse directamente a los cojinetes del motor.

Mejores Aplicaciones:

• Impulsión de agua doméstica y riego residencial

• Uso comercial ligero, como pequeños sistemas HVAC y circuitos de circulación

• Sistemas de bombeo portátiles o aplicaciones donde la bomba está integrada en equipos originales (OEM).

Resumen de Comparación Clave

Elegir la bomba de succión final adecuada se reduce a equilibrar los requisitos de espacio, rendimiento y mantenimiento de su aplicación. Esta tabla proporciona un resumen rápido de las diferencias clave entre las tres configuraciones.

 Consejos de Selección para Diferentes Aplicaciones

Al seleccionar la bomba de succión final adecuada para su proyecto, considere estos factores clave:

• Evalúe el espacio disponible, ya que algunas configuraciones requieren una huella más grande que otras.

• Determine el caudal y la presión requeridos para garantizar que la bomba satisfaga las demandas de su sistema.

• Evalúe la facilidad de mantenimiento y la accesibilidad del entorno de instalación.

• Para entornos químicos o marinos, priorice bombas construidas con materiales resistentes a la corrosión.

• Si su aplicación implica un funcionamiento continuo las 24 horas del día, las bombas horizontales generalmente ofrecen una mayor durabilidad.

Conclusión: Adaptar el tipo de bomba al entorno adecuado

Cada configuración de bomba ofrece ventajas distintas adaptadas a necesidades específicas. La bomba ideal para su aplicación depende de factores como el espacio disponible, la capacidad de flujo deseada y las condiciones de operación. Para lograr un rendimiento y una longevidad óptimos del sistema, es mejor consultar con especialistas en bombas al diseñar o actualizar su sistema. Al alinear la selección de su bomba con sus requisitos únicos, garantizará tanto la eficiencia como la fiabilidad en cualquier entorno.
