Presentaciones de bombas
09. 01, 2026
Extraer agua de un pozo se vuelve más difícil a medida que aumenta la distancia entre la bomba y el nivel del agua. Una bomba de superficie convencional puede funcionar bien con una fuente de agua poco profunda, pero las condiciones de succión más profundas requieren una solución hidráulica diferente.

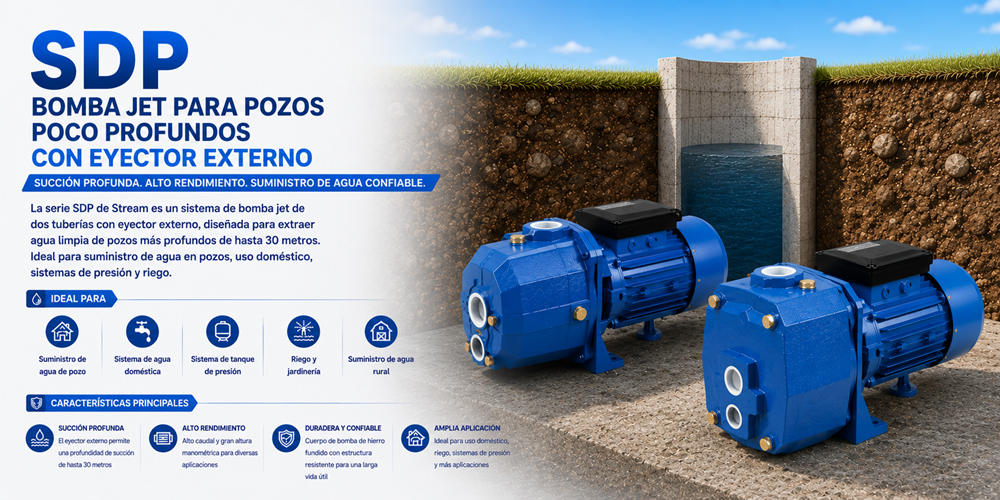

La bomba de chorro para pozo poco profundo Stream SDP está diseñada exactamente para este tipo de aplicación.
A diferencia de una bomba de chorro autocebante convencional con un eyector integrado dentro del cuerpo de la bomba, el sistema SDP puede utilizar un eyector externo instalado en el fondo del pozo y conectado a la bomba de superficie mediante dos tuberías. Esta configuración permite que el sistema alcance profundidades de succión significativamente mayores mientras mantiene el motor eléctrico y la bomba centrífuga principal sobre el suelo.
La serie Stream SDP incluye los modelos SDP255, SDP355 y SDP505, con potencia de motor de 550 W a 1100 W, caudal máximo de 35 a 60 L/min, altura máxima de 45 a 60 m y profundidad máxima de succión de 15 a 30 m según el modelo.
Para hogares, granjas y sistemas de riego que necesitan extraer agua limpia de un pozo mientras mantienen la bomba principal accesible en la superficie, la SDP proporciona una alternativa práctica entre una bomba de chorro convencional para pozos poco profundos y una bomba de pozo profundo totalmente sumergible.
La Stream SDP es un sistema de bomba de chorro de hierro fundido diseñado para suministro de agua de pozo, uso doméstico y riego.
Su característica más importante es la disposición del eyector.
En una bomba de chorro de superficie convencional, el eyector normalmente está integrado en el cuerpo hidráulico de la bomba. Este diseño es simple y compacto, pero la profundidad de succión está limitada por las condiciones físicas que afectan a las bombas de succión montadas en superficie.
La SDP ofrece una solución diferente. El eyector puede colocarse en el fondo del pozo y conectarse al cuerpo de la bomba centrífuga mediante dos tuberías.
Una tubería participa en el suministro de agua presurizada al eyector, mientras que la otra transporta el flujo de agua resultante de vuelta hacia la bomba de superficie. Al mover el eyector más cerca de la fuente de agua, el sistema puede operar a mayores profundidades de pozo que una bomba de chorro de superficie convencional de tubería única.
| Modelo | Potencia | Caudal máx. | Altura máx. | Profundidad de succión máx. |
|---|---|---|---|---|
| SDP255 | 550 W | 35 L/min | 45 m | 15 m |
| SDP355 | 750 W | 38 L/min | 50 m | 25 m |
| SDP505 | 1100 W | 60 L/min | 60 m | 30 m |
Los valores anteriores son las clasificaciones máximas para los modelos individuales. El caudal máximo, la altura máxima y la profundidad máxima de succión no ocurren simultáneamente en el mismo punto de operación. El rendimiento real depende de la profundidad del pozo, el nivel del agua, el diámetro de la tubería, la longitud de la tubería, la resistencia hidráulica y las condiciones de instalación.
A primera vista, la SDP puede parecer similar a una bomba de chorro convencional de hierro fundido. La diferencia principal se encuentra en el sistema hidráulico.
Una bomba de chorro autocebante convencional generalmente tiene su eyector instalado dentro o directamente adyacente al cuerpo de la bomba de superficie. Por lo tanto, el mecanismo de bombeo completo permanece por encima de la fuente de agua.
Esta disposición es conveniente, pero la presión atmosférica impone un límite práctico a la altura a la que el agua puede ser elevada únicamente por succión.
Por esta razón, las bombas JET de superficie convencionales para pozos poco profundos se asocian comúnmente con niveles de agua de aproximadamente 8 a 9 metros o menos en condiciones adecuadas.
La Stream SDP supera esta limitación al permitir que el eyector funcione dentro del pozo.
En lugar de requerir que la bomba de superficie cree toda la altura de succión desde arriba, el eyector externo utiliza agua circulante para ayudar a elevar el agua del pozo hacia la superficie.
Esta es la razón por la que la serie SDP puede proporcionar clasificaciones de profundidad de succión máxima de 15 m, 25 m y hasta 30 m según el modelo.
Comprender el sistema de eyector de dos tuberías es importante al seleccionar una bomba SDP.
El sistema consiste en una bomba centrífuga montada en la superficie y un eyector colocado dentro del pozo.
Los dos componentes están conectados a través de dos tuberías de agua.
Cuando el motor eléctrico arranca, la bomba centrífuga genera flujo de agua y presión.
Parte de esta agua presurizada se dirige por una de las tuberías hacia el eyector.
Dentro del eyector, el agua se acelera a través de una boquilla.
El aumento de velocidad crea una región de baja presión que ayuda a atraer agua adicional del pozo hacia el eyector.
El agua extraída del pozo se combina con el agua de impulsión circulante dentro del eyector.
El flujo combinado se dirige luego hacia arriba a través de la segunda tubería hacia la bomba de superficie.
La bomba centrífuga recibe el agua de retorno y la suministra al hogar, al tanque de presión, al sistema de riego u otra aplicación de agua limpia.
Parte del agua continúa hacia el punto de uso, mientras que la cantidad requerida para la operación del eyector se recircula a través del sistema.
La razón principal es simple: mayor profundidad de pozo.
Una bomba de superficie convencional no puede extraer agua continuamente desde una profundidad ilimitada. La presión atmosférica establece una limitación física fundamental en la altura de succión.
Al colocar el eyector más abajo en el pozo, la SDP cambia la forma en que opera el sistema hidráulico y permite suministrar agua desde fuentes considerablemente más profundas.
Esto hace que un sistema JET con eyector externo sea particularmente útil cuando el nivel del agua es demasiado profundo para una bomba de superficie de pozo poco profundo normal, pero el usuario aún desea que el motor eléctrico y la bomba principal permanezcan sobre el suelo.
La característica de rendimiento más distintiva de la serie Stream SDP es su capacidad de succión.
La SDP255 está clasificada para una profundidad máxima de succión de hasta 15 m, la SDP355 hasta 25 m, y la SDP505 hasta 30 m bajo las condiciones especificadas.
Esto ofrece a los usuarios tres niveles de rendimiento para diferentes profundidades de pozo y requisitos de agua.
Sin embargo, la selección de la bomba nunca debe basarse únicamente en la profundidad física del pozo.
La medición importante es la relación entre la instalación de la bomba y el nivel de agua real, junto con el nivel de agua dinámico durante el bombeo.
Una de las consideraciones más importantes al elegir una bomba de pozo es comprender que la profundidad total de un pozo no es necesariamente la misma que la profundidad de bombeo requerida.
El nivel de agua estático es la distancia desde la superficie hasta el agua cuando la bomba no está en funcionamiento.
El nivel de agua dinámico es el nivel del agua mientras la bomba está en funcionamiento.
A medida que se extrae agua del pozo, el nivel del agua puede descender. Este cambio se conoce comúnmente como descenso del nivel.
Para la selección de la bomba, la condición de funcionamiento dinámico es más importante que simplemente saber qué tan profundo es el fondo del pozo.
Un pozo puede tener 40 metros de profundidad mientras que su nivel de agua está mucho más cerca de la superficie. Por el contrario, una bomba seleccionada demasiado cerca de su capacidad máxima de succión puede tener dificultades si el nivel del agua desciende significativamente durante el bombeo.
La disposición del eyector externo es la característica definitoria del sistema SDP.
Al instalar el eyector en el fondo del pozo, el sistema puede acceder a fuentes de agua más allá del rango de succión normal de muchas bombas JET de superficie convencionales.
El SDP se suministra con el eyector JET para pozo poco profundo instalado y también se suministra con componentes para configuraciones de pozos más profundos.
Esto proporciona una mayor flexibilidad al adaptar la bomba a diferentes instalaciones de pozos.
El SDP utiliza un cuerpo de bomba de hierro fundido.
El hierro fundido sigue siendo un material ampliamente utilizado para bombas de superficie convencionales porque proporciona una carcasa hidráulica rígida y duradera para aplicaciones generales de agua limpia.
El modelo más grande, el SDP505, proporciona un caudal máximo de hasta 60 L/min, lo que le da a la serie suficiente capacidad para una variedad de necesidades de agua domésticas y de riego.
Además de la capacidad de succión profunda, la serie SDP proporciona una altura manométrica máxima de hasta 60 m según el modelo.
Esto es importante porque una bomba de pozo no solo debe llevar el agua a la superficie; también puede necesitar proporcionar presión útil a una casa, un recipiente a presión o un sistema de riego.
| Cuerpo de la Bomba | Hierro Fundido |
| Carcasa del Motor | Aluminio |
| Motor | Cerrado, Ventilado Externamente |
| Impulsor | Latón / PPO Opcional |
| Aislamiento | Clase B / F |
| Régimen de Servicio | Servicio Continuo |
| Sello Mecánico | Cerámica de Esteatita / Carbono Metalizado |
| Temperatura Ambiente Máxima | +40°C |
| Temperatura Máxima del Fluido | 80°C |
| Presión Máxima | 10 bar |
La extracción de agua de pozo es la aplicación principal del SDP.
Su configuración de eyector externo la hace especialmente útil donde el nivel de agua supera la capacidad práctica de succión de una bomba JET convencional de tubería simple.
La SDP puede suministrar agua limpia de pozo para sistemas de agua domésticos generales.
Cuando se combina con el equipo de control de presión adecuado, puede formar parte de un sistema automático de suministro de agua doméstico.
La bomba se puede utilizar con tanques de presión o de compensación pequeños y medianos para crear un sistema automático de distribución de agua.
Un sistema de tanque de presión correctamente configurado almacena agua presurizada y permite que la bomba arranque y se detenga según la demanda de agua.
La combinación de extracción de agua de pozo, caudal útil y altura de elevación relativamente alta hace que la SDP sea adecuada para el riego de jardines y otras aplicaciones de riego con agua limpia.
Las propiedades sin una red municipal de agua confiable a menudo dependen de pozos privados.
Un sistema de bomba de pozo montado en superficie puede proporcionar una solución práctica para hogares, granjas y otras propiedades rurales donde hay agua subterránea limpia disponible.
| Característica | Stream SDP | Bomba JET Convencional |
|---|---|---|
| Posición del Eyector | Se puede instalar dentro del pozo | Generalmente integrado con la bomba de superficie |
| Disposición de Tuberías | Configuración de succión profunda de dos tuberías | Disposición de succión típicamente más simple |
| Capacidad de Succión | Hasta 30 m dependiendo del modelo | Más adecuada para niveles de agua más superficiales |
| Accesibilidad en Superficie | El motor y la bomba principal permanecen sobre el suelo | El motor y la bomba permanecen sobre el suelo |
| Complejidad del Sistema | Disposición de eyector y tuberías más compleja | Instalación más simple |
Si el nivel de agua es relativamente poco profundo, una bomba JET autocebante convencional como la serie Stream SJET puede proporcionar una solución más simple.
Cuando el nivel de agua está más allá del rango de succión práctico de una bomba JET de superficie estándar, el sistema de eyector externo SDP se vuelve más relevante.
Para pozos más profundos, los compradores también pueden considerar una bomba sumergible.
Las dos soluciones utilizan enfoques fundamentalmente diferentes.
| Característica | Bomba JET con eyector externo SDP | Bomba de pozo sumergible |
|---|---|---|
| Ubicación del motor | Sobre el suelo | Dentro del pozo |
| Accesibilidad de la bomba principal | Acceso fácil desde la superficie | La bomba normalmente debe retirarse del pozo para su mantenimiento |
| Conexión al pozo | Eyector externo y sistema de dos tuberías | Bomba sumergida directamente en el agua |
| Razón típica de selección | Mantener el motor y la bomba principal sobre el suelo mientras se alcanza agua más profunda | Bombeo directo desde pozos más profundos |
La solución correcta depende de la profundidad del pozo, el diámetro de la perforación, el nivel del agua, el caudal requerido, la presión requerida, la preferencia de instalación y los requisitos de mantenimiento.
Una ventaja práctica de un sistema JET con eyector externo es la accesibilidad.
El eyector funciona dentro del pozo, pero el motor eléctrico y la bomba centrífuga principal permanecen en la superficie.
Esto permite la inspección rutinaria del motor, el cuerpo de la bomba, el sello mecánico y las conexiones externas sin retirar la unidad de bombeo completa del pozo.
Para usuarios e instaladores familiarizados con las bombas de superficie convencionales, esto puede hacer que el mantenimiento rutinario sea más sencillo.
La instalación de la Stream SDP requiere un control adecuado de la columna de agua y la protección de la abertura de succión.
Una válvula de pie ayuda a evitar que el agua regrese al pozo cuando la bomba se detiene, lo que favorece un cebado y un rearranque fiables.
Un filtro o rejilla en la abertura de succión ayuda a evitar que residuos más grandes entren en el eyector y en el sistema hidráulico.
Debido a que la SDP está diseñada para agua limpia y fluidos químicamente no agresivos, no debe tratarse como una bomba de aguas sucias o de aguas residuales.
La SDP255 utiliza un motor de 550 W y proporciona un caudal máximo de 35 L/min, una altura manométrica máxima de 45 m y una profundidad de succión máxima de 15 m.
Es el modelo de entrada para aplicaciones donde la fuente de agua está más allá del rango normal de una bomba JET de superficie básica, pero no requiere la capacidad más profunda de los modelos SDP más grandes.
La SDP355 aumenta la potencia del motor a 750 W, el caudal máximo a 38 L/min, la altura manométrica máxima a 50 m y la profundidad de succión máxima a 25 m.
Proporciona una opción intermedia para instalaciones domésticas y de riego que requieren una profundidad de succión significativamente mayor.
La SDP505 es el modelo más grande de la gama, con un motor de 1100 W.
Proporciona un caudal máximo de hasta 60 L/min, una altura manométrica máxima de hasta 60 m y una profundidad de succión máxima de hasta 30 m.
Esto la convierte en la opción más potente de la gama SDP para niveles de agua más profundos o aplicaciones que requieren un mayor suministro de agua.
No seleccione la bomba únicamente según la profundidad total del pozo.
Determine tanto los niveles de agua estáticos como dinámicos y permita un margen de rendimiento suficiente para los cambios estacionales del nivel del agua.
El eyector externo depende de una circulación de agua correcta entre la bomba de superficie y el eyector.
El dimensionamiento de las tuberías y la instalación deben seguir los requisitos técnicos para la configuración SDP seleccionada.
La entrada de aire en el sistema hidráulico puede interferir con el cebado y reducir el rendimiento de la bomba.
Por lo tanto, todas las conexiones deben estar correctamente selladas.
Una válvula de pie correctamente instalada ayuda a mantener la columna de agua, mientras que el filtro protege la abertura de succión y el eyector de contaminantes más grandes.
Los sistemas de bomba JET requieren un llenado y cebado inicial adecuados antes de su funcionamiento.
No asuma que el funcionamiento autocebante o del eyector significa que la bomba debe arrancarse completamente en seco.
El SDP debe instalarse en un área cubierta y protegerse contra la exposición inadecuada a las condiciones climáticas, manteniendo al mismo tiempo una ventilación adecuada del motor.
Verifique el cebado inicial, la válvula de pie, el nivel del agua, las conexiones de las tuberías y la instalación del eyector.
Una fuga de aire o una circulación incorrecta de dos tuberías puede impedir que el sistema desarrolle las condiciones hidráulicas necesarias para elevar el agua.
El flujo real disminuye a medida que el sistema debe superar una mayor profundidad de succión y altura de impulsión.
Las tuberías largas, los diámetros de tubería pequeños, los accesorios y otras restricciones pueden reducir aún más el flujo disponible.
Inspeccione la válvula de pie y las conexiones de las tuberías.
Si el agua retrocede hacia el pozo después del apagado, es posible que el sistema requiera un nuevo cebado antes de que pueda reanudarse el funcionamiento normal.
El pozo puede tener una tasa de recuperación insuficiente para el flujo de bombeo seleccionado.
La selección de la bomba debe considerar no solo la capacidad de la bomba, sino también cuánta agua puede proporcionar el pozo de manera sostenible.
El SDP está diseñado para el bombeo de agua limpia de pozos, suministro de agua doméstico y aplicaciones de riego.
La profundidad máxima de succión depende del modelo: hasta 15 m para SDP255, 25 m para SDP355 y 30 m para SDP505 bajo las condiciones de funcionamiento especificadas.
El SDP utiliza un eyector externo que se puede instalar en el fondo del pozo y conectarse a la bomba centrífuga de superficie a través de dos tuberías. Esto difiere de depender únicamente de la succión de superficie convencional.
No. El motor eléctrico principal y la bomba centrífuga permanecen sobre el suelo. El eyector es el componente que se coloca en el pozo para la configuración de succión más profunda.
El SDP505 proporciona un flujo máximo de hasta 60 L/min.
La SDP505 proporciona una altura máxima de hasta 60 m.
Sí. El riego es una de las aplicaciones especificadas de la serie SDP.
Sí. El suministro de agua doméstico es una de sus aplicaciones previstas. La bomba también puede formar parte de un sistema automático de suministro de agua cuando se combina con el equipo adecuado de control de presión.
No. Está diseñada para agua limpia y fluidos químicamente no agresivos.
La instalación utiliza una válvula de pie y un filtro en la abertura de aspiración para ayudar a mantener las condiciones hidráulicas requeridas y proteger el sistema.
La bomba debe instalarse en un área cubierta y protegida contra las inclemencias del tiempo.
Para fuentes de agua relativamente poco profundas, una bomba JET autocebante convencional puede proporcionar una instalación más sencilla. Cuando el nivel del agua está más allá del rango de aspiración normal de una bomba JET de superficie convencional, el sistema de eyector externo de la SDP ofrece una capacidad de aspiración sustancialmente mayor.
Eso depende de la profundidad del pozo, el diámetro del orificio, el nivel del agua, el caudal y la presión requeridos, y la preferencia de instalación. La SDP es particularmente útil cuando se requiere una aspiración más profunda, pero se prefiere mantener el motor y la bomba principal accesibles sobre el suelo.
La Stream SDP ocupa una posición importante entre una bomba JET convencional de pozo poco profundo y un sistema de bombeo de pozo profundo totalmente sumergible.
Su ventaja clave es la disposición del eyector externo. Al colocar el eyector en el pozo y conectarlo a la bomba centrífuga de superficie a través de dos tuberías, la SDP puede alcanzar niveles de agua que estarían más allá del rango de aspiración práctico de muchas bombas de superficie estándar.
La gama de tres modelos proporciona profundidades máximas de aspiración de 15 a 30 m, caudal máximo de 35 a 60 L/min, altura máxima de 45 a 60 m y potencia del motor de 550 a 1100 W.
Combinada con una robusta construcción de hierro fundido, accesibilidad del motor sobre el suelo e idoneidad para el suministro de agua doméstico y riego, la SDP proporciona una solución práctica de agua de pozo para hogares, propiedades rurales y otras aplicaciones de agua limpia.
Para los usuarios que desean la accesibilidad de una bomba de superficie pero requieren una profundidad de pozo significativamente mayor de la que una bomba JET convencional de pozo poco profundo puede proporcionar normalmente, la bomba JET de eyector externo Stream SDP ofrece una solución hidráulica distintiva y probada.
