La bomba analizada: descubrimiento de los componentes y la estructura de las bombas centrífugas monobloque

05. 17, 2023

El plato de hoy es la bomba centrífuga monobloque, una bomba altamente eficiente y confiable que se utiliza en una variedad de aplicaciones industriales y agrícolas. Al desmontar esta bomba, podemos obtener una comprensión más profunda de su estructura y cómo funciona.

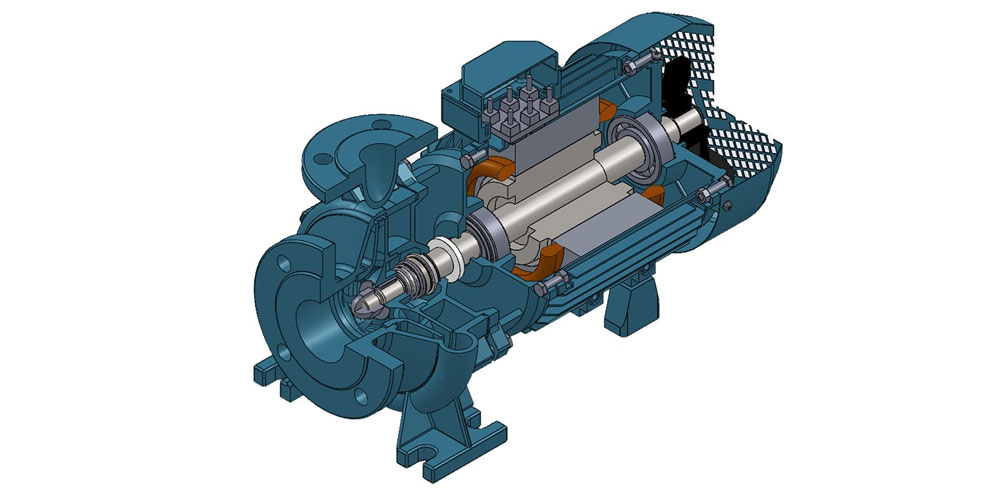

Descripción general de la estructura de la bomba

Esta bomba suele ser una bomba centrífuga de acoplamiento cerrado, ya que comparte el mismo eje entre el motor y la bomba desde la vista. Bajo esta estructura, hay menos pérdida de energía durante la transmisión del motor al eje.

The Pump Dissected: Discovering the Components and Structure of Monoblock Centrifugal Pumps

Hay en total dos partes principales, la bomba hidráulica y el motor eléctrico.

Analicemos la bomba y verifiquemos uno por uno hacia adelante.

Dirigir la bomba

Las partes hidráulicas de una bomba centrífuga desempeñan un papel fundamental a la hora de determinar el rendimiento general de la bomba. Estas partes incluyen el impulsor, la carcasa y la voluta.

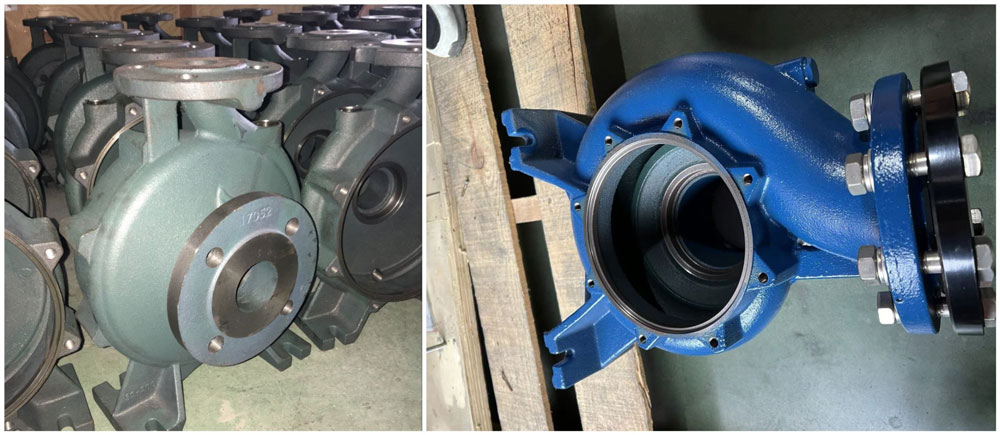

En primer lugar, la carcasa exterior de la bomba está hecha de hierro fundido con revestimiento de electroforesis para mayor durabilidad y resistencia a la corrosión. Esta carcasa protege los componentes internos de daños externos y proporciona estabilidad a la bomba.

La voluta es una sección curva de la carcasa interior que ayuda a convertir la energía cinética del fluido en presión. La forma y el tamaño de la voluta pueden afectar la presión y la eficiencia de la bomba. Una voluta bien diseñada puede ayudar a aumentar la presión del fluido cuando sale de la bomba y minimizar las pérdidas de energía.

 The Pump Dissected: Discovering the Components and Structure of Monoblock Centrifugal Pumps

carcasa de bomba y voluta

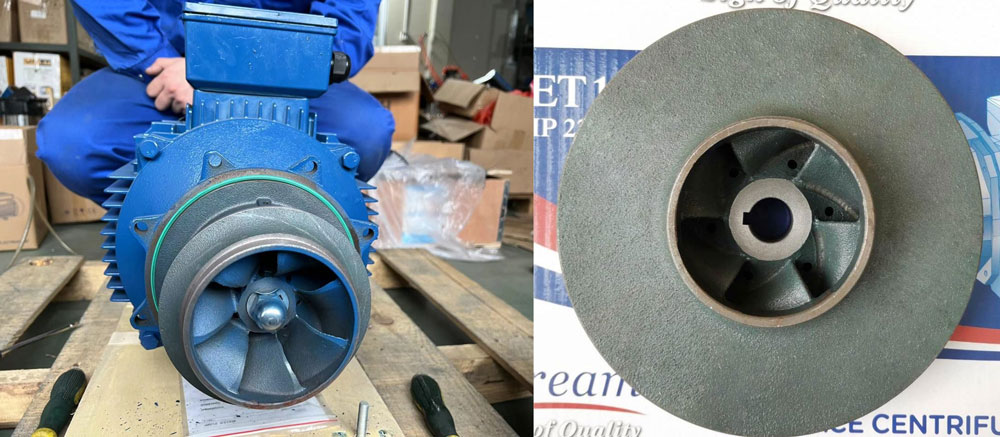

El impulsor es el componente giratorio que aspira fluido hacia la bomba y luego lo impulsa hacia afuera. El diseño del impulsor, incluida su forma, tamaño y número de palas, puede tener un impacto significativo en el caudal, la presión y la eficiencia de la bomba. Un impulsor diseñado adecuadamente puede ayudar a maximizar el rendimiento de la bomba y minimizar el consumo de energía.

 The Pump Dissected: Discovering the Components and Structure of Monoblock Centrifugal Pumps

Remarks: Stream SEN series have gone through hydrodynamic and 3D theory design to reach the optimized hydraulic performance with high efficiency and energy saving. It allows low noise and reliable operation.

Then comes to the motor parts.

 The Pump Dissected: Discovering the Components and Structure of Monoblock Centrifugal Pumps

El motor puede reconocerse como el corazón de una bomba que proporciona energía para impulsar el impulsor y generar flujo. El rendimiento del motor puede tener un impacto significativo en el rendimiento de la bomba centrífuga en su conjunto. Por ejemplo, si el motor no es lo suficientemente potente o funciona a la velocidad incorrecta, es posible que no pueda generar el caudal o la presión necesarios para satisfacer las necesidades de la aplicación. De manera similar, si el motor no recibe el mantenimiento o servicio adecuado, puede ser más propenso a fallar, lo que genera tiempo de inactividad y disminución de la productividad.

Además, la eficiencia energética del motor eléctrico es una consideración importante a la hora de seleccionar una bomba centrífuga. Los motores diseñados para una alta eficiencia pueden ayudar a reducir el consumo de energía y los costos operativos con el tiempo.

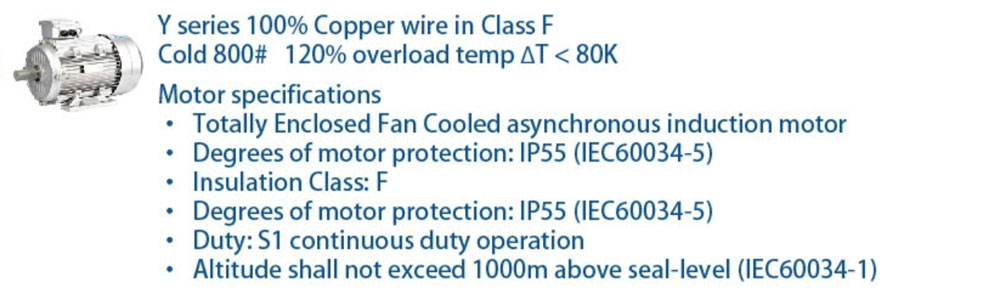

Observaciones: La serie Stream SEN es compatible con el motor de alta eficiencia de la serie Y con las siguientes características.

 The Pump Dissected: Discovering the Components and Structure of Monoblock Centrifugal Pumps

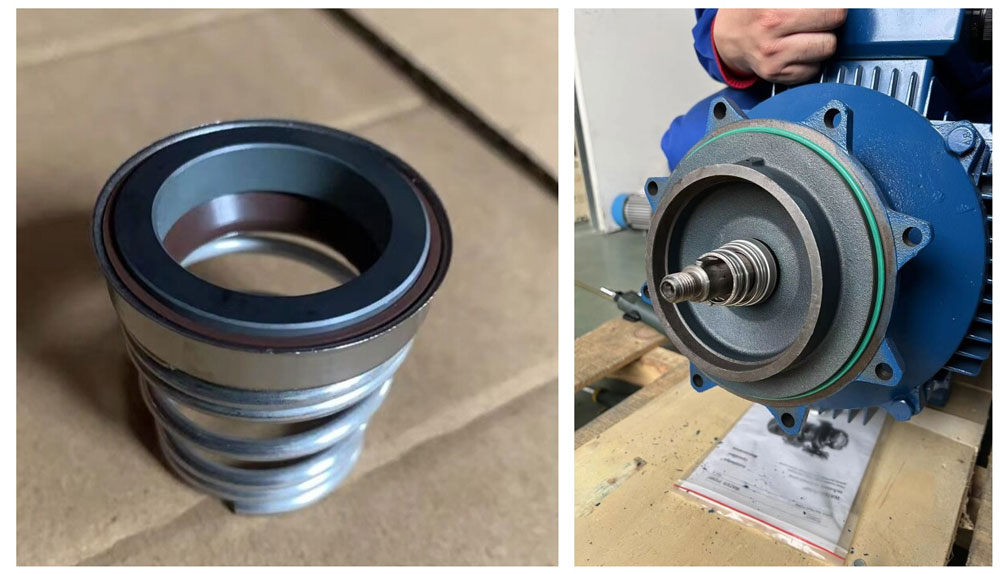

La bomba también cuenta con un sello mecánico que evita que el líquido se escape de la bomba. El sello mecánico es un componente crítico que requiere mantenimiento y reemplazo regulares para garantizar el rendimiento óptimo de la bomba.

 The Pump Dissected: Discovering the Components and Structure of Monoblock Centrifugal Pumps

Además, la bomba también tiene una variedad de componentes como cojinetes, bridas, soportes, base y cubierta del ventilador que juntos forman el rendimiento de la bomba.

Al desmontar la bomba centrífuga monobloque, podemos ver cómo cada componente trabaja en conjunto para crear un sistema de bombeo eficiente y confiable. Esta comprensión más profunda nos permite brindar información valiosa a los clientes y recomendar la mejor bomba para sus necesidades específicas. Por lo tanto, si está buscando una bomba centrífuga, considere el diseño monobloque y los beneficios que puede ofrecer para su aplicación.

Estén atentos y compartiremos más conocimientos directamente de fábrica.
